जब बड़े उपकरण, पंप इकाइयों, पाइपलाइनों या मोबाइल सिस्टम को कंपन और गति की अनुमति देते हुए विश्वसनीय द्रव हस्तांतरण की आवश्यकता होती हैबड़े व्यास वाली लचीली फ़्लैंज्ड रबर की नलीसेजिडोंगडाएक व्यावहारिक कनेक्शन समाधान प्रदान करता है। एक लचीली रबर नली बॉडी, सुदृढीकरण संरचना और निकला हुआ सिरों के आसपास डिज़ाइन किया गया, इसे पानी, समुद्री जल, घोल, खनिज घोल, रेत, बजरी, अवशेष और अन्य उपयुक्त औद्योगिक मीडिया के लिए कॉन्फ़िगर किया जा सकता है।
बड़े-व्यास वाली पाइपलाइन प्रणालियों को अक्सर चुनौतियों का सामना करना पड़ता है जिन्हें कठोर पाइपिंग आसानी से समायोजित नहीं कर सकती है। पंप कंपन, उपकरण विस्थापन, स्थापना विचलन, और बार-बार असेंबली कनेक्शन बिंदुओं के आसपास अतिरिक्त तनाव पैदा कर सकती है। एक लचीली रबर की नली आवश्यक संवहन क्षमता को बनाए रखते हुए उपकरण और पाइपलाइनों के बीच एक नियंत्रित लचीला खंड प्रदान कर सकती है।
जिडोंगडा का समाधान एक रबर नली बॉडी को सुदृढीकरण परतों और निकला हुआ किनारा कनेक्शन के साथ जोड़ता है। परिचालन स्थितियों के आधार पर, संरचना में दबाव या वैक्यूम आवश्यकताओं वाले अनुप्रयोगों के लिए प्रबलित कपड़े और सर्पिल स्टील तार समर्थन शामिल हो सकता है। निकला हुआ किनारा आयामों को सामान्य मानकों या ग्राहक चित्रों से भी मिलान किया जा सकता है, जिससे नली अनुकूलित औद्योगिक परियोजनाओं के लिए उपयुक्त हो जाती है।
विषयसूची
- बड़े व्यास वाली लचीली फ़्लैंज्ड रबर नली क्या है?
- बड़ी पाइपलाइन प्रणालियों में लचीलापन क्यों महत्वपूर्ण है?
- नली का निर्माण कैसे किया जाता है?
- प्रमुख लाभ क्या हैं?
- इसका आमतौर पर उपयोग कहां किया जाता है?
- खरीदारों को किन तकनीकी मापदंडों पर विचार करना चाहिए?
- खरीदारों को सही नली का चयन कैसे करना चाहिए?
- सेवा जीवन का समर्थन कैसे किया जा सकता है?
- अक्सर पूछे जाने वाले प्रश्नों
- निष्कर्ष

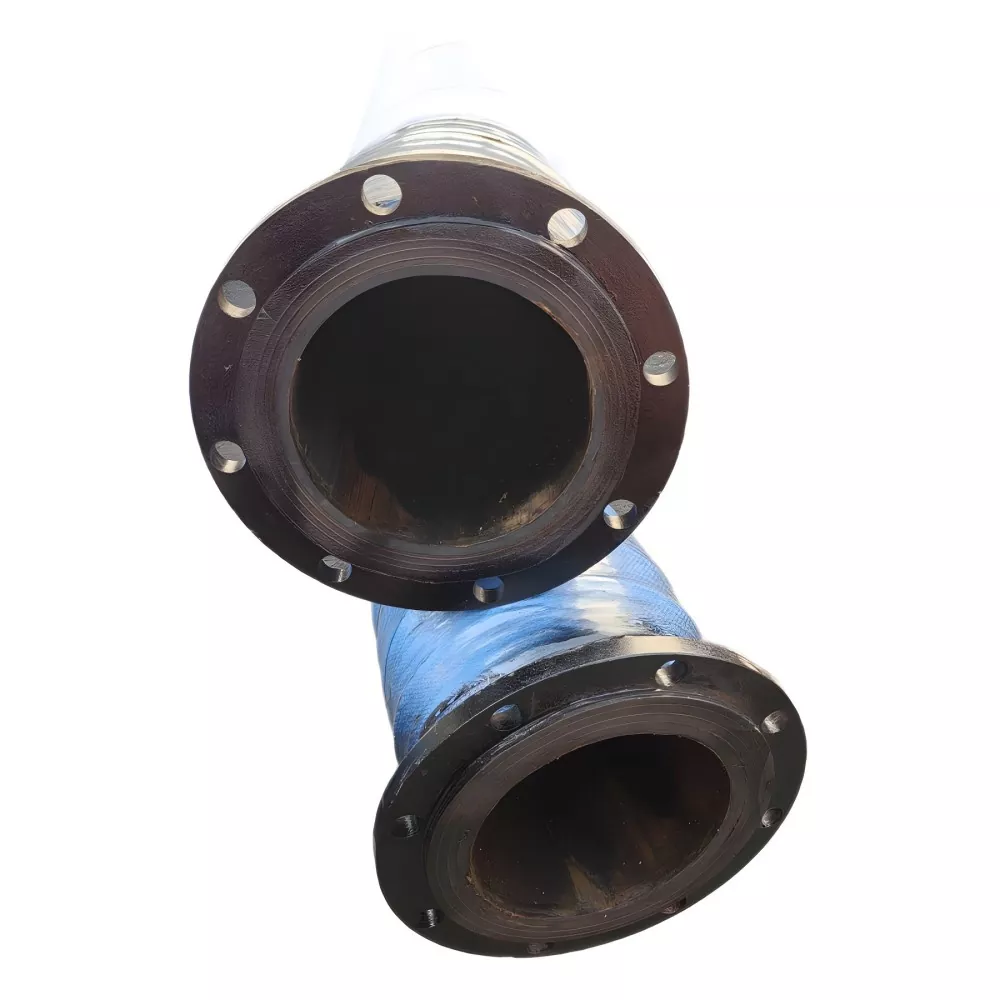

बड़े व्यास वाली लचीली फ़्लैंज्ड रबर नली क्या है?
एक बड़े व्यास वाली लचीली फ़्लैंज्ड रबर नली एक औद्योगिक नली असेंबली है जिसे तरल पदार्थ या कण युक्त मीडिया के परिवहन के लिए डिज़ाइन किया गया है, जबकि यह उपकरण और स्थिर या मोबाइल पाइपलाइनों के बीच लचीले कनेक्शन के रूप में भी कार्य करता है।
पूरी तरह से कठोर कनेक्शन के विपरीत, रबर की नली का शरीर एक निश्चित डिग्री के झुकने और विस्थापन को समायोजित कर सकता है। दोनों सिरों पर स्थापित फ़्लैंज पंप, वाल्व, पाइपलाइन, जहाजों या अन्य उपकरणों के साथ एक बोल्ट कनेक्शन प्रदान करते हैं। यह संयोजन नली को विशेष रूप से उपयोगी बनाता है जहां संप्रेषण क्षमता और कनेक्शन लचीलापन दोनों महत्वपूर्ण हैं।
परियोजना के आधार पर, नली को पानी, समुद्री जल, घोल, खनिज घोल, रेत और बजरी, अवशेष और चयनित औद्योगिक मीडिया के लिए कॉन्फ़िगर किया जा सकता है। अपघर्षक सामग्रियों के लिए, आंतरिक रबर यौगिक और सुदृढीकरण संरचना का चयन वास्तविक माध्यम और परिचालन स्थितियों के अनुसार किया जाना चाहिए।
बड़ी पाइपलाइन प्रणालियों में लचीलापन क्यों महत्वपूर्ण है?
बड़ी औद्योगिक पाइपलाइनें हमेशा स्थिर स्थितियों के संपर्क में नहीं आती हैं। पंप कंपन उत्पन्न करते हैं, मोबाइल उपकरण स्थिति बदलते हैं, और इंस्टॉलेशन सहनशीलता के परिणामस्वरूप जुड़े घटकों के बीच थोड़ा गलत संरेखण हो सकता है। यदि इन गतिविधियों को सीधे कठोर पाइपिंग में स्थानांतरित किया जाता है, तो जोड़ों और उपकरण इंटरफेस के आसपास अतिरिक्त तनाव विकसित हो सकता है।
एक लचीली रबर की नली पाइपलाइन के भीतर एक लचीला खंड बनाती है। कुछ विस्थापन को मोड़ने और समायोजित करने की इसकी क्षमता उपकरण कनेक्शन को वास्तविक परिचालन स्थितियों के लिए अधिक अनुकूल बनाने में मदद कर सकती है।
- उपकरण कंपन को समायोजित करने में मदद करता है।
- कुछ पाइपलाइन विस्थापन की अनुमति देता है।
- उपकरण कनेक्शन के आसपास लचीलापन प्रदान करता है।
- जहां इंस्टॉलेशन स्थान सीमित है वहां कनेक्शन को सरल बनाया जा सकता है।
- उपकरण हटाने या बार-बार स्थापना की आवश्यकता वाले अनुप्रयोगों का समर्थन करता है।
- विभिन्न मीडिया और परिचालन स्थितियों के लिए कॉन्फ़िगर किया जा सकता है।
विशिष्ट नली निर्माण और परियोजना आवश्यकताओं के अनुरूप वास्तविक स्वीकार्य झुकने त्रिज्या, विस्थापन सीमा, दबाव रेटिंग और स्थापना विधि की हमेशा पुष्टि की जानी चाहिए।
नली का निर्माण कैसे किया जाता है?
बड़े व्यास वाली रबर की नली का प्रदर्शन उसकी आंतरिक रबर परत, सुदृढीकरण, बाहरी रबर परत और अंत कनेक्शन की परस्पर क्रिया पर निर्भर करता है। उचित रूप से चयनित संरचना नली को सेवा के दौरान अपेक्षित यांत्रिक और पर्यावरणीय परिस्थितियों का सामना करने में मदद करती है।
भीतरी रबर परत
आंतरिक रबर परत परिवहन माध्यम के सीधे संपर्क में है। इसलिए इसके निर्माण को संप्रेषित की जाने वाली सामग्री की विशेषताओं के अनुसार चुना जाना चाहिए, खासकर जब सिस्टम अपघर्षक घोल, खनिज कण, समुद्री जल, या अन्य मांग वाले मीडिया को संभालता है।
प्रबलित कपड़े की परत
प्रबलित कपड़े की परतें नली की संरचना को सहारा देने और दबाव भार उठाने में मदद करती हैं। सुदृढीकरण डिज़ाइन को आवश्यक व्यास, दबाव, लंबाई और परिचालन स्थितियों के अनुरूप होना चाहिए।
सर्पिल इस्पात तार सुदृढीकरण
जब सक्शन या वैक्यूम समर्थन की आवश्यकता होती है, तो एक सर्पिल स्टील तार सुदृढीकरण संरचना को शामिल किया जा सकता है। इस कॉन्फ़िगरेशन को केवल नली के व्यास के आधार पर चयनित करने के बजाय वास्तविक वैक्यूम स्थितियों के अनुसार निर्दिष्ट किया जाना चाहिए।
बाहरी रबर परत
बाहरी रबर परत पर्यावरणीय जोखिम से सुरक्षा प्रदान करती है और बाहरी उम्र बढ़ने और परिचालन स्थितियों के प्रति नली के प्रतिरोध में योगदान करती है।
निकला हुआ किनारा
फ़्लैंज नली और आसपास की पाइपलाइन या उपकरण के बीच एक व्यावहारिक बोल्टेड कनेक्शन प्रदान करते हैं। JIDONGDA एप्लिकेशन, मानक या ग्राहक ड्राइंग के अनुसार कार्बन स्टील, स्टेनलेस स्टील, या अन्य निकला हुआ किनारा सामग्री को कॉन्फ़िगर कर सकता है।
प्रमुख लाभ क्या हैं?
उपयुक्त लचीली नली का चयन बड़े-व्यास वाले परिवहन प्रणालियों में कई सामान्य चुनौतियों का समाधान कर सकता है। प्रमुख लाभों में शामिल हैं:
- लचीली कनेक्शन क्षमता:रबर बॉडी निश्चित रूप से झुकने और विस्थापन की अनुमति देती है, जिससे यह कंपन या गति से प्रभावित उपकरण इंटरफेस के लिए उपयुक्त हो जाती है।
- बड़े-प्रवाह संदेश:एक बड़ा आंतरिक व्यास उच्च मात्रा में मीडिया स्थानांतरण का समर्थन कर सकता है जहां परियोजना स्थितियों के लिए अधिक प्रवाह क्षमता की आवश्यकता होती है।
- सुविधाजनक निकला हुआ किनारा एकीकरण:फ़्लैंग्ड सिरों को सामान्य मानकों के साथ मिलान किया जा सकता है या तकनीकी चित्रों के अनुसार अनुकूलित किया जा सकता है।
- अनुकूलनीय सुदृढीकरण:फैब्रिक सुदृढीकरण और वैकल्पिक सर्पिल स्टील वायर संरचनाओं का चयन दबाव और वैक्यूम आवश्यकताओं के अनुसार किया जा सकता है।
- मीडिया अनुकूलनशीलता:पानी, घोल, खनिज घोल, रेत, बजरी और अन्य निर्दिष्ट मीडिया के लिए उपयुक्त आंतरिक रबर यौगिकों का चयन किया जा सकता है।
- OEM और ODM लचीलापन:गैर-मानक अनुप्रयोगों के लिए व्यास, लंबाई, दबाव, वैक्यूम, तापमान, निकला हुआ किनारा विन्यास, रबर यौगिक और रंग को अनुकूलित किया जा सकता है।
इसका आमतौर पर उपयोग कहां किया जाता है?
बड़े व्यास वाली लचीली फ़्लैंग्ड नली का अनुप्रयोग उन उद्योगों तक फैला हुआ है जहाँ बड़ी मात्रा में सामग्री स्थानांतरण और लचीले उपकरण कनेक्शन की आवश्यकता होती है।
| उद्योग | विशिष्ट अनुप्रयोग | मुख्य विचार |
|---|---|---|
| खनन | खनिज घोल और अवशेष संप्रेषण | घर्षण, कण आकार, एकाग्रता, दबाव |
| निकर्षण | घोल, कीचड़ और रेत का स्थानांतरण | वैक्यूम, घर्षण, प्रवाह दर, लचीलापन |
| बंदरगाहों | बड़े प्रवाह वाले तरल और सामग्री परिवहन | व्यास, मध्यम अनुकूलता, निकला हुआ किनारा मिलान |
| रेत और बजरी | जल-रेत मिश्रण और कण संवहन | प्रतिरोध और सुदृढीकरण पहनें |
| निर्माण मशीनरी | लचीले पंप और मोबाइल पाइपलाइन कनेक्शन | गति, झुकने का स्थान, दबाव |
| औद्योगिक संदेशवाहन | औद्योगिक पानी, घोल और उपयुक्त मीडिया | तापमान, दबाव, रबर यौगिक |
विशेष मीडिया या गंभीर परिचालन स्थितियों वाली परियोजनाओं के लिए, खरीदारों को नली निर्माण को अंतिम रूप देने से पहले विस्तृत आवेदन जानकारी प्रदान करनी चाहिए।
खरीदारों को किन तकनीकी मापदंडों पर विचार करना चाहिए?
नली का चयन केवल नाममात्र व्यास के आधार पर नहीं किया जाना चाहिए। एक पूर्ण विनिर्देश में एप्लिकेशन की यांत्रिक, रासायनिक, थर्मल और कनेक्शन आवश्यकताओं पर विचार किया जाना चाहिए।
| पैरामीटर | यह क्यों मायने रखती है |
|---|---|
| भीतरी व्यास | उपलब्ध प्रवाह मार्ग और कनेक्शन आकार निर्धारित करता है। |
| लंबाई | स्थापना ज्यामिति, संचलन भत्ता और झुकने की स्थिति को प्रभावित करता है। |
| कार्य का दबाव | आवश्यक सुदृढीकरण और समग्र नली निर्माण का निर्धारण करता है। |
| कार्यशील निर्वात | सक्शन अनुप्रयोगों और वैक्यूम-समर्थन संरचनाओं के चयन के लिए महत्वपूर्ण। |
| कार्य तापमान | यह निर्धारित करता है कि चयनित रबर यौगिक माध्यम और पर्यावरण के लिए उपयुक्त है या नहीं। |
| संप्रेषण माध्यम | रबर यौगिक चयन और पहनने के प्रतिरोध आवश्यकताओं को प्रभावित करता है। |
| प्रवाह दर | उचित व्यास और ऑपरेटिंग कॉन्फ़िगरेशन निर्धारित करने में मदद करता है। |
| निकला हुआ किनारा मानक | संभोग उपकरण या पाइपलाइन के साथ अनुकूलता सुनिश्चित करता है। |
जिडोंगडा की उत्पाद जानकारी इंगित करती है कि फ्लैंज कनेक्शन को GB, DIN, ANSI, JIS, ASME या ग्राहक चित्र के अनुसार कॉन्फ़िगर किया जा सकता है। अंतिम विशिष्टताओं की पुष्टि सामान्य कैटलॉग विवरण के आधार पर करने के बजाय वास्तविक परियोजना के आधार पर की जानी चाहिए।
खरीदारों को सही नली का चयन कैसे करना चाहिए?
औद्योगिक क्रय टीमों के लिए, कोटेशन चरण में संपूर्ण परिचालन जानकारी प्रदान करना तकनीकी पुष्टि को अधिक कुशल बना सकता है। एक उपयोगी विनिर्देश शीट में शामिल होना चाहिए:
- आवश्यक आंतरिक व्यास.
- कुल नली की लंबाई.
- सामान्य और अधिकतम कामकाजी दबाव।
- सक्शन सेवा के लिए आवश्यक वैक्यूम दबाव।
- संप्रेषण माध्यम का प्रकार.
- संचालन और परिवेश का तापमान।
- आवश्यक प्रवाह दर.
- आवश्यक झुकने या विस्थापन सीमा।
- निकला हुआ किनारा मानक और आयाम।
- आवश्यक मात्रा और वितरण गंतव्य।
अपघर्षक अनुप्रयोगों के लिए अतिरिक्त जानकारी की आवश्यकता होती है। उदाहरण के लिए, खनिज घोल परियोजनाओं को कण आकार और एकाग्रता की पहचान करनी चाहिए ताकि आंतरिक रबर और सुदृढीकरण संरचना का उचित मूल्यांकन किया जा सके।
विभिन्न पाइपलाइन आवश्यकताओं की तुलना करते समय खरीदार संबंधित समाधानों की भी समीक्षा कर सकते हैं जैसे कि बड़े व्यास वाली फ़्लैंज्ड रबर नली, बड़े व्यास वाली ड्रेजिंग रबर नली और अन्य बड़े व्यास वाली रबर नली समाधान।
सेवा जीवन का समर्थन कैसे किया जा सकता है?
किसी भी औद्योगिक रबर नली के प्रदर्शन को बनाए रखने के लिए सही स्थापना और नियमित निरीक्षण महत्वपूर्ण हैं। यहां तक कि एक उचित रूप से इंजीनियर की गई नली भी समय से पहले क्षतिग्रस्त हो सकती है यदि इसे गलत तरीके से स्थापित किया गया है या इसकी पुष्टि की गई सीमा के बाहर संचालित किया गया है।
- पुष्टि किए गए कार्य दबाव, वैक्यूम दबाव, या तापमान सीमा से अधिक न हो।
- स्थापना के दौरान नली को जबरन खींचने, मोड़ने या तेजी से मोड़ने से बचें।
- दरारें, उभार, कट और असामान्य टूट-फूट के लिए बाहरी रबर की सतह की जाँच करें।
- रिसाव और ढीलेपन के संकेतों के लिए फ्लैंज कनेक्शन का निरीक्षण करें।
- असामान्य घिसाव पैटर्न के लिए अपघर्षक मीडिया के साथ उपयोग किए जाने वाले मॉनिटर होज़।
- यदि संरचनात्मक क्षति या असामान्य नली का ढहना देखा जाए तो संचालन बंद कर दें और काम करने की स्थिति का पुनर्मूल्यांकन करें।
स्थापना को यह भी सुनिश्चित करना चाहिए कि निकला हुआ किनारा, बोल्ट छेद, सीलिंग सतह और संभोग घटक सही ढंग से संरेखित हों। नली को जबरदस्ती ऐसी स्थिति में नहीं रखना चाहिए जिससे अनावश्यक यांत्रिक तनाव पैदा हो।
अक्सर पूछे जाने वाले प्रश्नों
बड़े व्यास वाली लचीली फ़्लैंग्ड रबर नली के मुख्य लाभ क्या हैं?
इसका प्राथमिक लाभ बड़े-व्यास की संदेश क्षमता और लचीली कनेक्शन क्षमता का संयोजन है। इसका उपयोग वहां किया जा सकता है जहां उपकरण कंपन, पाइपलाइन विस्थापन, स्थापना विचलन, या मोबाइल उपकरण आंदोलन को समायोजित करने की आवश्यकता होती है।
क्या जिडोंगडा ग्राहक चित्र के अनुसार फ्लैंज का निर्माण कर सकता है?
हाँ। फ़्लैंज कॉन्फ़िगरेशन की पुष्टि लागू मानकों, आयामों, कनेक्शन आवश्यकताओं या ग्राहक चित्र के अनुसार की जा सकती है। फ़्लैंज सामग्री का चयन परियोजना की आवश्यकताओं के अनुसार भी किया जा सकता है।
क्या इस प्रकार की नली का उपयोग खनिज घोल के लिए किया जा सकता है?
हाँ। इसे खनिज घोल अनुप्रयोगों के लिए कॉन्फ़िगर किया जा सकता है। हालाँकि, कण आकार, घोल सांद्रता, प्रवाह दर, दबाव, तापमान और पहनने की स्थिति प्रदान की जानी चाहिए ताकि उचित आंतरिक रबर यौगिक और सुदृढीकरण संरचना का मूल्यांकन किया जा सके।
क्या नली को गैर-मानक अनुप्रयोगों के लिए अनुकूलित किया जा सकता है?
हाँ। अनुकूलन में व्यास, लंबाई, दबाव, वैक्यूम दबाव, तापमान, निकला हुआ किनारा विन्यास, रबर यौगिक और रंग शामिल हो सकते हैं। विनिर्देश पुष्टिकरण के दौरान ग्राहक चित्र, नमूने या विस्तृत तकनीकी मापदंडों का उपयोग किया जा सकता है।
कोटेशन का अनुरोध करते समय मुझे कौन सी जानकारी प्रदान करनी चाहिए?
सबसे उपयोगी जानकारी में आंतरिक व्यास, लंबाई, कामकाजी दबाव, वैक्यूम आवश्यकता, संदेशवाहक माध्यम, तापमान, प्रवाह दर, झुकने या विस्थापन की आवश्यकताएं, निकला हुआ किनारा मानक, निकला हुआ किनारा आयाम, मात्रा और गंतव्य शामिल हैं।
सामान्य डिलीवरी का समय क्या है?
मानक उत्पादों को आम तौर पर लगभग 7-20 कार्य दिवसों के भीतर व्यवस्थित किया जा सकता है, जबकि अनुकूलित उत्पादों और विशेष विशिष्टताओं की पुष्टि वास्तविक ऑर्डर आवश्यकताओं के अनुसार की जानी चाहिए।
निष्कर्ष
एक अच्छी तरह से चयनित बड़े-व्यास वाली लचीली नली उच्च क्षमता वाली पाइपलाइनों और उपकरणों के बीच एक प्रभावी कनेक्शन प्रदान कर सकती है जहां आंदोलन, कंपन, स्थापना विचलन, या मांग करने वाला मीडिया शामिल है। लचीले रबर निर्माण, सुदृढीकरण परतों और फ़्लैंग्ड कनेक्शन का संयोजन इस नली को खनन, ड्रेजिंग, बंदरगाह, निर्माण, रेत और बजरी और औद्योगिक संदेश अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाता है।
जिडोंगडा व्यास, लंबाई, दबाव, वैक्यूम, तापमान, संदेशवाहक माध्यम, निकला हुआ किनारा आवश्यकताओं और रबर यौगिक के आधार पर अनुकूलित कॉन्फ़िगरेशन का समर्थन करता है। उन परियोजनाओं के लिए जहां मानक नली विनिर्देश पूरी तरह से स्थापना स्थितियों से मेल नहीं खा सकते हैं, पूरी तकनीकी जानकारी प्रदान करने से नली संरचना और कनेक्शन कॉन्फ़िगरेशन का अधिक सटीक मूल्यांकन किया जा सकता है। यदि आप किसी मांग वाले पाइपलाइन कनेक्शन के लिए विश्वसनीय समाधान ढूंढ रहे हैं,हमसे संपर्क करेंजिडोंगडा के साथ एक उपयुक्त अनुकूलित नली समाधान पर चर्चा करने के लिए अपने चित्र, ऑपरेटिंग मापदंडों या परियोजना आवश्यकताओं के साथ।
