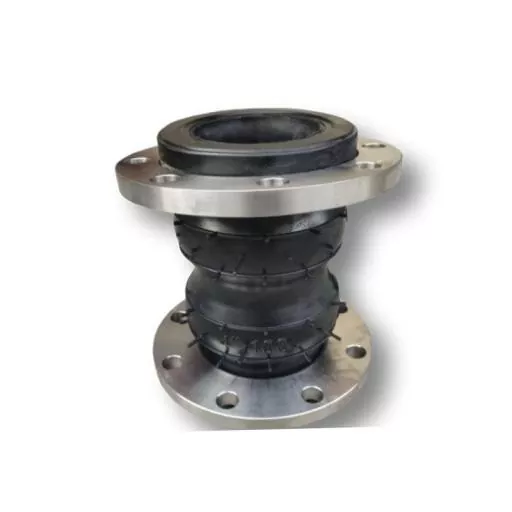

डबल स्फेयर रबर एक्सपेंशन ज्वाइंट पाइपलाइन लचीलेपन और कंपन नियंत्रण में कैसे सुधार कर सकता है

जिडोंगडाकी आपूर्ति करता हैदोहरा क्षेत्र रबर विस्तार जोड़औद्योगिक पाइपलाइन प्रणालियों के लिए जिन्हें विश्वसनीय कंपन अलगाव, आंदोलन क्षतिपूर्ति और कनेक्शन लचीलेपन की आवश्यकता होती है। डबल-गोलाकार रबर बॉडी, प्रबलित कपड़े की परतों और स्टेनलेस स्टील जाल सुरक्षा के साथ डिज़ाइन किया गया, यह लचीला घटक पंप, कंप्रेसर, जल प्रणाली, वायु, तेल, हल्के रसायनों और अन्य औद्योगिक तरल पदार्थों से जुड़े पाइपिंग अनुप्रयोगों की मांग के लिए उपयुक्त है।

एक डबल-गोलाकार विस्तार जोड़ को पाइपलाइन आंदोलन को अवशोषित करने के लिए डिज़ाइन किया गया है, जबकि जुड़े उपकरणों से पाइपिंग सिस्टम में स्थानांतरित कंपन और तनाव को कम करने में मदद मिलती है। एकल-गोलाकार संरचना की तुलना में, इसकी दो-गोलाकार ज्यामिति अतिरिक्त लचीलापन और गति अवशोषण प्रदान करती है। JIDONGDA मल्टी-लेयर फैब्रिक सुदृढीकरण और एक बाहरी स्टेनलेस स्टील जाल परत के साथ ईपीडीएम, एनबीआर और नियोप्रीन जैसी सामग्रियों का उपयोग करके प्रबलित रबर विस्तार जोड़ों की पेशकश करता है। डिज़ाइन के आधार पर, उपलब्ध विनिर्देश DN32-DN600, PN10/PN16/PN25 दबाव वर्गों को कवर कर सकते हैं, और तापमान -20°C से +120°C तक हो सकता है, उच्च तापमान के लिए विशेष यौगिक उपलब्ध हैं।

विषयसूची

1. डबल स्फेयर रबर एक्सपेंशन ज्वाइंट क्या है?
2. औद्योगिक पाइपिंग सिस्टम में यह महत्वपूर्ण क्यों है?
3. जोड़ का निर्माण कैसे होता है?
4. मुख्य प्रदर्शन लाभ क्या हैं?
5. खरीदारों को कौन सी तकनीकी विशिष्टताओं की जाँच करनी चाहिए?
6. इसका उपयोग कहां किया जा सकता है?
7. खरीदारों को सही मॉडल का चयन कैसे करना चाहिए?
8. स्थापना के दौरान क्या विचार किया जाना चाहिए?
9. अक्सर पूछे जाने वाले प्रश्नों
10. आप अनुकूलित समाधान का अनुरोध कैसे कर सकते हैं?

डबल स्फेयर रबर एक्सपेंशन ज्वाइंट क्या है?

एक डबल गोलाकार रबर विस्तार जोड़ एक लचीला पाइपलाइन कनेक्शन घटक है जिसमें दो गोलाकार रबर अनुभाग होते हैं। इसका प्राथमिक उद्देश्य आंदोलन को समायोजित करना और उपकरण और कनेक्टेड पाइपिंग के बीच कंपन के संचरण को कम करना है।

कठोर पाइप कनेक्शन के विपरीत, लचीली रबर संरचना अक्षीय, पार्श्व और कोणीय गति पर प्रतिक्रिया कर सकती है। यह घूमने वाले या घूमने वाले उपकरणों के आसपास जोड़ को विशेष रूप से उपयोगी बनाता है जहां कंपन और दबाव में उतार-चढ़ाव पाइपलाइनों पर अतिरिक्त दबाव डाल सकता है।

डबल-स्फेयर कॉन्फ़िगरेशन विशेष रूप से तब उपयोगी होता है जब एक पाइपिंग सिस्टम को पारंपरिक सिंगल-स्फेयर कनेक्टर की तुलना में अधिक लचीलेपन और कंपन अवशोषण की आवश्यकता होती है। गोलाकार ज्यामिति एक कठोर कनेक्शन बिंदु पर सभी गतिविधियों को केंद्रित करने के बजाय लचीले रबर शरीर के माध्यम से गति को वितरित करती है।

रबर विस्तार जोड़ों की तुलना करने वाले खरीदारों के लिए, डबल-स्फीयर डिज़ाइन का मूल्यांकन ऑपरेटिंग दबाव, तापमान, मीडिया, आंदोलन आवश्यकताओं, निकला हुआ किनारा विन्यास और स्थापना स्थितियों के अनुसार किया जाना चाहिए।

औद्योगिक पाइपिंग सिस्टम में यह महत्वपूर्ण क्यों है?

औद्योगिक पाइपलाइनें शायद ही कभी पूरी तरह से स्थिर स्थितियों के संपर्क में आती हैं। पंप चालू और बंद होते हैं, कंप्रेसर यांत्रिक कंपन उत्पन्न करते हैं, तरल पदार्थ दबाव में उतार-चढ़ाव पैदा करते हैं, और तापमान परिवर्तन के कारण जुड़े हुए घटक फैलते या सिकुड़ते हैं।

पर्याप्त लचीलेपन के बिना, इन गतिशील बलों को सीधे पाइप, फ्लैंज, वाल्व, पंप और अन्य उपकरणों में स्थानांतरित किया जा सकता है। समय के साथ, बार-बार लोड करने से थकान, कनेक्शन तनाव, रिसाव, या समय से पहले घटक खराब हो सकता है।

एक लचीला विस्तार जोड़ इन प्रभावों को अलग करने में मदद करता है। इसकी रबर बॉडी कठोर पाइपिंग अनुभागों के बीच एक नियंत्रित आंदोलन क्षेत्र प्रदान करती है, जबकि सुदृढीकरण परतें ऑपरेटिंग भार के तहत संरचना का समर्थन करती हैं।

• उपकरण-जनित कंपन को अवशोषित करता है।
• पाइपलाइन संचलन के लिए मुआवजा।
• कनेक्शन के आसपास तनाव एकाग्रता को कम करने में मदद करता है।
• थर्मल मूवमेंट और इंस्टॉलेशन सहनशीलता को समायोजित करता है।
• गतिशील पाइपिंग सिस्टम के अधिक स्थिर संचालन का समर्थन करता है।
• जुड़े उपकरणों को अत्यधिक कंपन संचरण से बचाने में मदद करता है।

जोड़ का निर्माण कैसे होता है?

एक लचीले विस्तार जोड़ का प्रदर्शन इसकी ज्यामिति, रबर यौगिक, सुदृढीकरण संरचना और कनेक्शन डिजाइन पर काफी हद तक निर्भर करता है। एक विशिष्ट प्रबलित डबल-स्फीयर कॉन्फ़िगरेशन कई कार्यात्मक परतों को जोड़ता है।

डबल-स्फीयर रबर बॉडी

दो-गोले की ज्यामिति एक लचीला कार्य अनुभाग बनाती है जो कई दिशाओं में गति को संभालने में सक्षम है। घुमावदार संरचना पूरी तरह से कठोर कनेक्शन पर निर्भर हुए बिना भी विरूपण की अनुमति देती है।

मल्टी-लेयर फैब्रिक सुदृढीकरण

दबाव प्रतिरोध और थकान स्थायित्व में सुधार के लिए रबर बॉडी में फैब्रिक सुदृढीकरण को शामिल किया गया है। सुदृढीकरण संरचना का चयन आवश्यक दबाव वर्ग और अनुप्रयोग स्थितियों के अनुसार किया जाता है।

स्टेनलेस स्टील जाल संरक्षण

एक बाहरी स्टेनलेस स्टील जाल परत अतिरिक्त यांत्रिक सुरक्षा और संरचनात्मक समर्थन प्रदान कर सकती है। यह उन वातावरणों में विशेष रूप से मूल्यवान है जहां विस्तार जोड़ गतिशील भार और बार-बार कंपन के संपर्क में है।

निकला हुआ किनारा कनेक्शन

फ़्लैंग्ड सिरे लचीले जोड़ को मौजूदा पाइपिंग से जोड़ने का एक व्यावहारिक तरीका प्रदान करते हैं। सीलिंग प्रदर्शन को बनाए रखने के लिए सही निकला हुआ किनारा आयाम, बोल्ट पैटर्न, गैसकेट चयन और संरेखण महत्वपूर्ण हैं।

मुख्य प्रदर्शन लाभ क्या हैं?

डबल-गोलाकार रबर विस्तार जोड़ का मूल्य साधारण पाइपलाइन लचीलेपन से परे है। इसका निर्माण औद्योगिक पाइपिंग सिस्टम में आने वाली कई सामान्य चुनौतियों का समाधान करता है।

ये विशेषताएँ उत्पाद को उन अनुप्रयोगों के लिए उपयुक्त बनाती हैं जहाँ पारंपरिक कठोर कनेक्टर पर्याप्त लचीलापन या कंपन अलगाव प्रदान नहीं कर सकता है।

खरीदारों को कौन सी तकनीकी विशिष्टताओं की जाँच करनी चाहिए?

लचीले जोड़ का चयन केवल नाममात्र पाइप व्यास का चयन करने के बजाय वास्तविक परिचालन स्थितियों से शुरू होना चाहिए। डबल-गोलाकार डिज़ाइन का मूल्यांकन करते समय निम्नलिखित विशिष्टताएँ विशेष रूप से महत्वपूर्ण हैं।

वास्तविक चयन हमेशा संपूर्ण सिस्टम डिज़ाइन पर आधारित होना चाहिए। उत्पादन से पहले दबाव, तापमान, द्रव संरचना, गति आयाम, निकला हुआ किनारा आयाम और स्थापना वातावरण की पुष्टि की जानी चाहिए।

इसका उपयोग कहां किया जा सकता है?

एक डबल-गोलाकार लचीला कनेक्शन विशेष रूप से पाइपिंग सिस्टम के लिए प्रासंगिक है जहां कंपन, आंदोलन, या यांत्रिक तनाव को पूरी तरह से समाप्त नहीं किया जा सकता है।

पंप और कंप्रेसर सिस्टम

पंप और कंप्रेसर यांत्रिक कंपन के सामान्य स्रोत हैं। उपकरण के पास एक लचीला जोड़ स्थापित करने से कनेक्टेड पाइपलाइन में कंपन के स्थानांतरण को सीमित करने में मदद मिल सकती है।

जल और द्रव पाइपिंग

जल उपचार, औद्योगिक जल परिसंचरण, और सामान्य द्रव परिवहन प्रणालियाँ लचीले कनेक्शन बनाए रखते हुए गति को समायोजित करने के लिए रबर विस्तार जोड़ों का उपयोग कर सकती हैं।

औद्योगिक प्रक्रिया रेखाएँ

संगत तेल, वायु, हल्के रसायनों और अन्य औद्योगिक तरल पदार्थों का परिवहन करने वाली प्रणालियाँ आवश्यक मीडिया प्रतिरोध के अनुसार विभिन्न रबर यौगिकों का उपयोग कर सकती हैं।

जटिल पाइपलाइन लेआउट

जहां कई पाइप अनुभाग, उपकरण कनेक्शन और संरचनात्मक सहनशीलता संरेखण चुनौतियां पैदा करती हैं, एक उचित रूप से चयनित लचीला जोड़ अतिरिक्त आंदोलन क्षमता प्रदान कर सकता है।

खरीदारों को सही मॉडल का चयन कैसे करना चाहिए?

कोटेशन का अनुरोध करते समय खरीद टीमों को विस्तृत परिचालन जानकारी प्रदान करनी चाहिए। यह निर्माता को रबर कंपाउंड, सुदृढीकरण, आकार, दबाव रेटिंग और कनेक्शन कॉन्फ़िगरेशन को वास्तविक एप्लिकेशन से मिलान करने में सक्षम बनाता है।

1. पाइप व्यास की पुष्टि करें:आवश्यक डीएन या नाममात्र पाइप आकार की पहचान करें।
2. परिचालन दबाव की जाँच करें:सामान्य और क्षणिक परिचालन स्थितियों के लिए उपयुक्त दबाव वर्ग का चयन करें।
3. ऑपरेटिंग तापमान की पहचान करें:सामान्य तापमान और संभावित चरम तापमान दोनों पर विचार करें।
4. माध्यम निर्दिष्ट करें:पानी, तेल, वायु, रसायन और अन्य तरल पदार्थों के लिए अलग-अलग रबर यौगिकों की आवश्यकता हो सकती है।
5. गति मापें:अपेक्षित अक्षीय, पार्श्व और कोणीय गति निर्धारित करें।
6. निकला हुआ किनारा आयाम की पुष्टि करें:बोल्ट-होल पैटर्न और कनेक्शन आयाम पाइपलाइन से मेल खाने चाहिए।
7. स्थापना परिवेश पर विचार करें:बाहरी जोखिम, कंपन की तीव्रता और आसपास के उपकरण अंतिम कॉन्फ़िगरेशन को प्रभावित कर सकते हैं।

इन विवरणों को शीघ्र प्रदान करने से विनिर्देशन त्रुटियों को कम किया जा सकता है और OEM अनुकूलन को अधिक कुशल बनाया जा सकता है।

स्थापना के दौरान क्या विचार किया जाना चाहिए?

यहां तक ​​कि एक उचित ढंग से इंजीनियर किए गए विस्तार जोड़ को भी सही स्थापना की आवश्यकता होती है। लचीले शरीर को उचित पाइप समर्थन या संरेखण के विकल्प के रूप में नहीं माना जाना चाहिए।

• बोल्ट कसने से पहले फ्लैंज संरेखण की जांच करें।
• संगत गैस्केट और सही ढंग से निर्दिष्ट फास्टनरों का उपयोग करें।
• स्थापना के दौरान अत्यधिक खिंचाव, संपीड़न या मोड़ने से बचें।
• सुनिश्चित करें कि आसन्न पाइपिंग ठीक से समर्थित है।
• नुकीली वस्तुओं या बाहरी घटकों को रबर बॉडी को नुकसान पहुँचाने से रोकें।
• सत्यापित करें कि ऑपरेटिंग मूवमेंट डिज़ाइन की गई क्षतिपूर्ति सीमा के भीतर रहता है।
• दिखाई देने वाली टूट-फूट, दरार, विकृति या कनेक्शन संबंधी समस्याओं के लिए समय-समय पर जोड़ का निरीक्षण करें।

उचित स्थापना से जोड़ को उसके इच्छित डिज़ाइन के अनुसार कार्य करने में मदद मिलती है और लचीले तत्व पर अनावश्यक यांत्रिक भार को कम किया जा सकता है।

अक्सर पूछे जाने वाले प्रश्नों

1. डबल स्फेयर रबर एक्सपेंशन जॉइंट का मुख्य लाभ क्या है?

मुख्य कार्यात्मक लाभ एक डबल-गोलाकार लचीली संरचना के माध्यम से बढ़ी हुई गति अवशोषण और कंपन अलगाव प्रदान करने की क्षमता है।

2. रबर बॉडी के लिए कौन सी सामग्रियां उपलब्ध हैं?

सामान्य सामग्री विकल्पों में ईपीडीएम, एनबीआर और नियोप्रीन शामिल हैं। अनुकूलित रबर यौगिकों पर भी विचार किया जा सकता है जब ऑपरेटिंग माध्यम या तापमान को एक विशिष्ट फॉर्मूलेशन की आवश्यकता होती है।

3. कौन सी दबाव रेटिंग उपलब्ध हैं?

संरचना और अनुप्रयोग आवश्यकताओं के आधार पर, कॉन्फ़िगरेशन को PN10, PN16, या PN25 कार्यशील दबाव वर्गों के लिए डिज़ाइन किया जा सकता है।

4. किस आकार को अनुकूलित किया जा सकता है?

संदर्भित उत्पाद श्रेणी में DN32 से DN600 तक शामिल हैं, जबकि परियोजना आवश्यकताओं और इंजीनियरिंग विशिष्टताओं के अनुसार बड़े आकार पर विचार किया जा सकता है।

5. क्या इसका उपयोग पंप और कंप्रेसर के पास किया जा सकता है?

हाँ। पंप और कंप्रेसर विशिष्ट स्थापना स्थान हैं क्योंकि ये मशीनें कंपन और गतिशील भार उत्पन्न कर सकती हैं जिन्हें कनेक्टेड पाइपलाइनों से अलग करने की आवश्यकता होती है।

6. क्या कनेक्शन प्रकार को अनुकूलित किया जा सकता है?

हाँ। फ़्लैंग्ड कनेक्शन उपलब्ध हैं, और पाइपलाइन कॉन्फ़िगरेशन और परियोजना आवश्यकताओं के अनुसार कस्टम-इंजीनियर फिटिंग विकसित की जा सकती है।

आप अनुकूलित समाधान का अनुरोध कैसे कर सकते हैं?

औद्योगिक खरीदारों के लिए, सही लचीले जोड़ का चयन उत्पाद विनिर्देशों और सिस्टम इंजीनियरिंग का एक संयोजन है। JIDONGDA विभिन्न व्यास, रबर यौगिकों, सुदृढीकरण संरचनाओं, दबाव आवश्यकताओं और कनेक्शन कॉन्फ़िगरेशन को कवर करते हुए अनुकूलित रबर विस्तार संयुक्त समाधान प्रदान करता है। कोटेशन का अनुरोध करते समय, जब भी संभव हो, पाइप का आकार, ऑपरेटिंग दबाव, तापमान, मीडिया, आंदोलन की आवश्यकताएं, निकला हुआ किनारा आयाम और अनुप्रयोग वातावरण प्रदान करें। ये विवरण निर्माता को उचित कॉन्फ़िगरेशन का अधिक सटीक मूल्यांकन करने की अनुमति देते हैं।

यदि आप किसी पंप, कंप्रेसर, पानी की पाइपलाइन, औद्योगिक प्रक्रिया प्रणाली, या अन्य मांग वाले एप्लिकेशन के लिए एक विश्वसनीय लचीला कनेक्शन प्राप्त कर रहे हैं,हमसे संपर्क करेंजिडोंगडा के साथ आपकी परिचालन स्थितियों, अनुकूलन आवश्यकताओं, तकनीकी विशिष्टताओं और बल्क-ऑर्डर आवश्यकताओं पर चर्चा करने के लिए।
