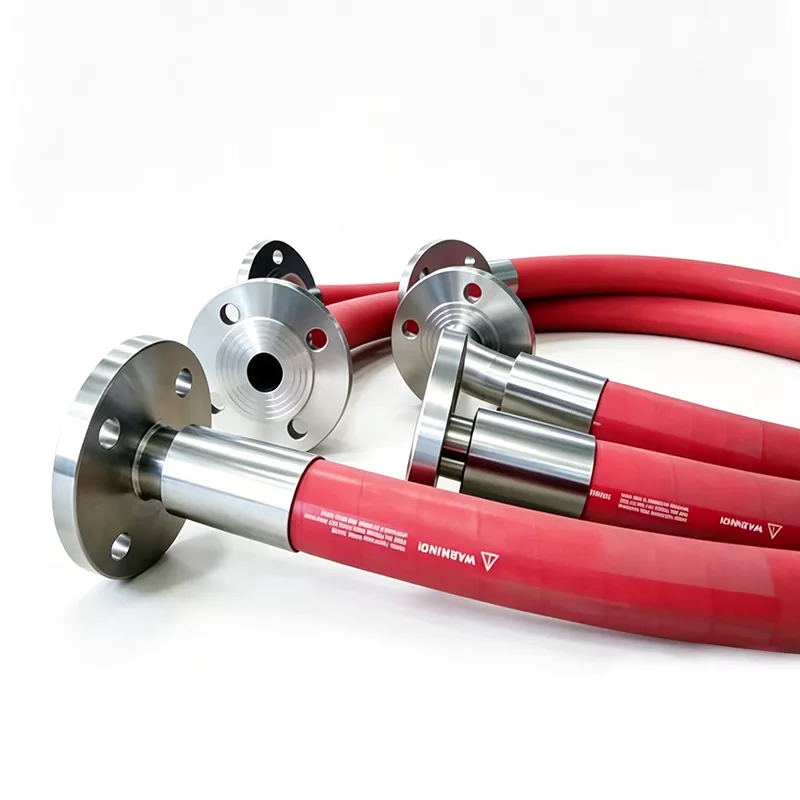

बड़े व्यास वाली भाप रबर की नली

JIDONGDA बड़े व्यास वाली स्टीम रबर नली विभिन्न कठोर उच्च तापमान वाली भाप स्थितियों के लिए उपयुक्त है। इसकी आंतरिक परत गर्मी प्रतिरोधी सिंथेटिक रबर का उपयोग करती है, जो उच्च शक्ति वाले फाइबर/स्टील तार मिश्रित सुदृढीकरण की कई परतों के साथ संयुक्त होती है, जो उच्च तापमान, उच्च दबाव और बार-बार थर्मल झटके के तहत स्थिर प्रदर्शन सुनिश्चित करती है।

विभिन्न प्रवाह आवश्यकताओं को पूरा करने के लिए नली के व्यास की एक पूरी श्रृंखला उपलब्ध है, जो इसे अस्थायी कनेक्शन, उपकरण की सफाई और पाइपलाइन बाईपास परिदृश्यों में कठोर धातु की नली का एक लचीला विकल्प बनाती है।

चीन में निहित एक उच्च गुणवत्ता वाले आपूर्तिकर्ता के रूप में, JIDONGDA के कारखानों ने रबर कंपाउंडिंग से लेकर तैयार उत्पाद असेंबली तक एक बंद-लूप उत्पादन प्रक्रिया हासिल की है, जो घरेलू और अंतरराष्ट्रीय स्तर पर औद्योगिक ग्राहकों की सुरक्षा और सेवा जीवन सुनिश्चित करने के लिए प्रत्येक चरण में गुणवत्ता को सख्ती से नियंत्रित करती है।

लागू उद्योग

1. पेट्रोकेमिकल भाप परिवहन और हीटिंग सिस्टम

2. औद्योगिक उच्च तापमान भाप सफाई उपकरण

3. खाद्य कारखानों में भाप नसबंदी और कीटाणुशोधन पाइपलाइन

4. कागज सुखाने के लिए सहायक पाइपलाइन

5. जहाज के इंजन कक्ष का रखरखाव और सफाई

6. ताप विद्युत संयंत्रों में सहायक पाइपलाइनें

7. बड़ी औद्योगिक पाइपलाइनों के लिए अस्थायी बाईपास

उत्पाद संरचना और कच्चा माल

1. आंतरिक रबर परत: तापमान प्रतिरोधी ईपीडीएम या फ्लोरोरबर, लंबे समय तक संतृप्त भाप वातावरण के तहत कोई उभार या दरार नहीं

2. सुदृढ़ीकरण परत: बहु-परत उच्च शक्ति फाइबर ब्रेडिंग; अति-उच्च दबाव स्थितियों के लिए स्टील वायर सर्पिल सुदृढीकरण वैकल्पिक

3. बाहरी रबर परत: पहनने के लिए प्रतिरोधी, ओजोन प्रतिरोधी, और एंटी-एजिंग सिंथेटिक रबर, लंबे समय तक बाहरी उपयोग के लिए स्थिर प्रदर्शन

4. निकला हुआ किनारा जोड़: कार्बन स्टील/स्टेनलेस स्टील वैकल्पिक, अनुकूलन समर्थित, प्रेस-फिट असेंबली मजबूत सीलिंग प्रदान करती है

मॉडल विशिष्टता तालिका

प्रदर्शन परीक्षण और गुणवत्ता नियंत्रण

1. उच्च तापमान प्रतिरोध परीक्षण: माध्यम संतृप्त भाप है, लागू तापमान 150 ℃ ~ 220 ℃; 72 घंटों के निरंतर संचालन के बाद कोई नरमी, बुलबुले या प्रदूषण नहीं

2. दबाव प्रतिरोध परीक्षण: कार्य दबाव 0.6-1.6 एमपीए, विस्फोट दबाव ≥ 3 गुना कार्य दबाव; बारी-बारी से पानी के दबाव और भाप प्रभाव परीक्षण को नियोजित करता है।

3. पल्स थकान परीक्षण: स्टीम स्टार्ट-अप और शटडाउन थर्मल शॉक, चक्र गिनती ≥ 20,000 बार, मानक पास करें: कोई प्रदूषण नहीं, कोई रिसाव नहीं।

4. पूर्ण निरीक्षण वायुरोधी परीक्षण: सभी निकला हुआ किनारा जोड़ों को 100% वायुरोधी परीक्षण से गुजरना पड़ता है, फैक्टरी मानक: रेटेड दबाव के तहत शून्य रिसाव।

वास्तविक औद्योगिक अनुप्रयोग मामला

केस स्टडी: 2000 टन/दिन के खाद्य प्रसंस्करण संयंत्र में स्टीम स्टरलाइज़ेशन पाइपलाइन रेट्रोफिटिंग। दक्षिण पूर्व एशिया में एक बड़ी डेयरी फैक्ट्री की उत्पादन लाइन में भाप स्टरलाइज़ेशन के लिए उपयोग किए जाने वाले कठोर धातु के पाइप मौजूद थे, जिससे सीमित प्रवाह, कठिन डिससेम्बली और रेट्रोफिटिंग और उच्च निर्माण लागत जैसी समस्याएं सामने आईं।

2024 में, फैक्ट्री ने JIDONGDA से एक कस्टम-निर्मित बड़े व्यास वाली स्टीम रबर नली खरीदी, जिसमें 1.0MPa का कामकाजी दबाव, 180℃ का तापमान प्रतिरोध और एक बहु-परत फाइबर-प्रबलित संरचना थी। एक वर्ष के निरंतर उपयोग के बाद प्रभाव इस प्रकार हैं:

1. बड़े व्यास वाला डिज़ाइन भाप वितरण प्रवाह को 35% तक बढ़ाता है, नसबंदी के समय को कम करता है, और दैनिक उत्पादन क्षमता को बढ़ाता है;

2. उत्कृष्ट लचीलापन धातु पाइप की तुलना में पाइपलाइन संशोधन और निर्माण समय को 60% तक कम कर देता है;

3. त्रैमासिक निरीक्षणों में कोई रिसाव नहीं, आंतरिक रबर परत का कोई उभार नहीं, और बाहरी परत की कोई उम्र बढ़ने या क्षति नहीं देखी गई;

4. कुल पाइपलाइन रखरखाव लागत सालाना 28% कम हो जाती है।

ग्राहक ने लगातार तीन बार पुनर्खरीद की है और दीर्घकालिक और स्थिर आपूर्ति साझेदारी स्थापित करते हुए इस उत्पाद को अपने साझेदार पेपर मिल को अनुशंसित किया है।

मुख्य उत्पाद लाभ

1. उत्कृष्ट उच्च तापमान प्रतिरोध: उच्च तापमान भाप के दीर्घकालिक परिवहन के बाद भी संरचनात्मक रूप से अपरिवर्तित, बुलबुला मुक्त और गैर-विघटनकारी रहता है।

2. बड़े व्यास और उच्च प्रवाह दर: पूर्ण आकार के बड़े-व्यास विनिर्देशों में उपलब्ध, हेवी-ड्यूटी औद्योगिक उच्च-प्रवाह परिवहन के लिए उपयुक्त, सिस्टम दक्षता में सुधार।

3. लचीला और स्थापित करने में आसान: कठोर धातु पाइपों की तुलना में बेहतर झुकने का प्रदर्शन प्रदान करता है, जिससे निर्माण कठिनाई, श्रम लागत और निर्माण समय कम हो जाता है।

4. मल्टी-लेयर कम्पोजिट सुदृढीकरण: मजबूत विस्फोट प्रतिरोध, दबाव में उतार-चढ़ाव और तात्कालिक भाप प्रभाव स्थितियों के लिए उपयुक्त।

5. उम्र बढ़ने और संक्षारण प्रतिरोध: बाहरी रबर परत ओजोन और यूवी किरणों के प्रति प्रतिरोधी है, जो लंबे समय तक बाहरी स्थापना की अनुमति देती है।

6. पूर्ण अनुकूलन: आंतरिक व्यास, लंबाई, दबाव रेटिंग, निकला हुआ किनारा सामग्री, और संयुक्त संरचना सभी को परियोजना आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

पैकेजिंग एवं डिलिवरी विशिष्टताएँ

1. पैकेजिंग: स्टील फ्रेम फिक्सिंग + नमी-प्रूफ फिल्म पूर्ण रैपिंग, लंबी दूरी के परिवहन के दौरान संपीड़न और नमी को रोकना।

2. परिवहन: समुद्री माल ढुलाई, हवाई माल ढुलाई और विशेष इंजीनियरिंग लॉजिस्टिक्स सभी उपलब्ध हैं।

3. डिलीवरी का समय: 7-25 कार्य दिवस, अनुकूलित विनिर्देशों और ऑर्डर मात्रा के अनुसार समायोजित।

अक्सर पूछे जाने वाले प्रश्न

Q1: बड़े व्यास वाले स्टीम होसेस में EPDM इनर रबर और फ्लोरोरबर इनर रबर के बीच क्या अंतर है?

ए1: ईपीडीएम उच्च लागत-प्रभावशीलता प्रदान करता है और 200℃ से नीचे भाप के लिए उपयुक्त है, जिसका व्यापक रूप से भोजन, कागज और पारंपरिक रासायनिक उद्योगों में उपयोग किया जाता है। फ़्लोरोरबर विस्तारित अवधि के लिए 200-220 ℃ के अति-उच्च तापमान संतृप्त भाप का सामना कर सकता है, रासायनिक भाप संक्षारण की थोड़ी मात्रा का प्रतिरोध कर सकता है, जिससे यह पेट्रोकेमिकल और उच्च तापमान वाले बिजली संयंत्रों के लिए पसंदीदा विकल्प बन जाता है। दोनों सामग्रियों ने हमारे कारखाने के 72 घंटे के उच्च तापमान उम्र बढ़ने के परीक्षण मानक को पारित कर दिया है।

Q2: क्या इस बड़े व्यास वाली स्टीम रबर की नली को साल भर बाहर स्थापित किया जा सकता है?

ए2: हाँ. बाहरी परत एक विशेष ओजोन- और यूवी-प्रतिरोधी रबर फॉर्मूला का उपयोग करती है, जो सूरज, बारिश और वायुमंडलीय उम्र बढ़ने के लिए प्रतिरोधी है। लंबी अवधि के आउटडोर इंस्टॉलेशन के लिए, हम संपीड़न प्रतिरोध में सुधार और सेवा जीवन का विस्तार करने के लिए स्टील वायर सर्पिल प्रबलित संस्करण की सलाह देते हैं।

Q3: हम कस्टम-निर्मित फ़्लैंज्ड बड़े-व्यास वाली भाप नली की फटने की सुरक्षा की पुष्टि कैसे कर सकते हैं?

ए3: सभी कस्टम-निर्मित फ्लैंज्ड होसेस विस्फोट परीक्षण (कम से कम 3 गुना काम करने का दबाव) से गुजरते हैं और सभी ने वायुरोधी परीक्षण पूरा कर लिया है। हम परियोजना स्वीकृति और सुरक्षा संग्रह के लिए उच्च तापमान उम्र बढ़ने, नाड़ी थकान और हाइड्रोस्टैटिक परीक्षण के लिए परीक्षण रिपोर्ट का एक पूरा सेट प्रदान कर सकते हैं।
