एक नालीदार धातु विस्तार जोड़ उच्च तापमान पाइपिंग सिस्टम की विश्वसनीयता में कैसे सुधार कर सकता है

आलेख सारांश: A नालीदार धातु विस्तार जोड़थर्मल विस्तार, कंपन, दबाव में उतार-चढ़ाव और यांत्रिक गति के संपर्क में आने वाली औद्योगिक पाइपिंग के लिए नियंत्रित लचीलापन प्रदान करता है। नालीदार स्टेनलेस स्टील धौंकनी संरचना का उपयोग करके, यह वेल्ड थकान, निकला हुआ किनारा रिसाव और तनाव से संबंधित विरूपण को कम करने में मदद करते हुए अक्षीय, पार्श्व और कोणीय विस्थापन की भरपाई कर सकता है। यह मार्गदर्शिका इसके कार्य सिद्धांत, मुख्य विशिष्टताओं, सामग्री विकल्प, अनुप्रयोगों, चयन कारकों और मांग वाली पाइपलाइन प्रणालियों के फायदों के बारे में बताती है।

विषयसूची

1. नालीदार धातु विस्तार जोड़ क्या है?
2. यह औद्योगिक पाइपिंग में कैसे काम करता है?
3. मुख्य तकनीकी विशिष्टताएँ क्या हैं?
4. मुख्य लाभ क्या हैं?
5. इसका आमतौर पर उपयोग कहां किया जाता है?
6. आपको सही उत्पाद का चयन कैसे करना चाहिए?
7. अक्सर पूछे जाने वाले प्रश्नों
8. अंतिम विचार

नालीदार धातु विस्तार जोड़ क्या है?

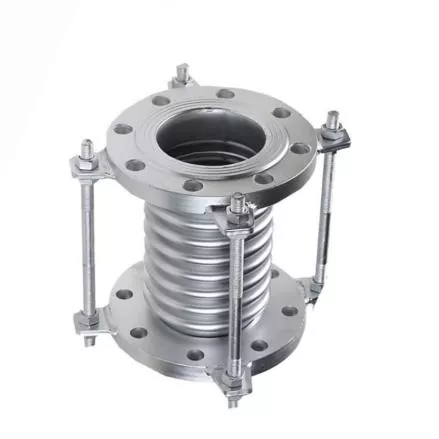

जिडोंगडाआपूर्ति एनालीदार धातु विस्तार जोड़संरचनात्मक स्थिरता से समझौता किए बिना औद्योगिक पाइपिंग को नियंत्रित लचीलापन देने के लिए डिज़ाइन किया गया है। इसका नालीदार धौंकनी निर्माण पाइपलाइन को तापमान परिवर्तन, उपकरण कंपन, दबाव में उतार-चढ़ाव और यांत्रिक तनाव के कारण होने वाली गति को समायोजित करने की अनुमति देता है।

एक कठोर पाइप अनुभाग के विपरीत, एक विस्तार जोड़ पाइपिंग प्रणाली के भीतर एक जानबूझकर लचीला क्षेत्र बनाता है। जब कोई पाइपलाइन गर्म या ठंडी हो जाती है, तो उसकी लंबाई और स्थिति बदल सकती है। यदि इन गतिविधियों पर रोक लगा दी जाए, तो वेल्ड, फ्लैंज, वाल्व, पंप और जुड़े उपकरणों के आसपास अत्यधिक तनाव जमा हो सकता है। उचित रूप से इंजीनियर किया गया धातु विस्तार जोड़ हानिकारक भार बनने से पहले इन गतिविधियों को अवशोषित करने में मदद करता है।

औद्योगिक धातु विस्तार जोड़ों का मूल्यांकन करने वाले खरीदारों के लिए, धौंकनी सामग्री, आंदोलन आवश्यकताओं, दबाव रेटिंग, तापमान सीमा, कनेक्शन विधि और स्थापना वातावरण सभी पर एक साथ विचार किया जाना चाहिए।

यह औद्योगिक पाइपिंग में कैसे काम करता है?

परिचालन सिद्धांत नालीदार धातु धौंकनी के नियंत्रित लोचदार विरूपण पर आधारित है। जब कनेक्टेड पाइप चलती है तो कई कनवल्शन धौंकनी को फ्लेक्स करने की अनुमति देते हैं, जबकि धातु संरचना दबाव सीमा को बनाए रखती है।

थर्मल विस्तार मुआवजा

प्रक्रिया तापमान बढ़ने पर उच्च तापमान वाली पाइपलाइनें फैलती हैं और गिरने पर सिकुड़ती हैं। भाप, बॉयलर, रसायन, तेल और थर्मल-द्रव प्रणालियों में, बार-बार तापमान चक्र पर्याप्त गति उत्पन्न कर सकता है। नालीदार धौंकनी इस विस्थापन को अवशोषित करती है और कठोर पाइप अनुभागों में स्थानांतरित तनाव को कम करती है।

यांत्रिक और कंपन मुआवजा

औद्योगिक उपकरण जैसे पंप, कंप्रेसर, पंखे, टर्बाइन और घूमने वाली मशीनरी कनेक्टेड पाइपिंग में कंपन ला सकते हैं। एक उपयुक्त रूप से डिज़ाइन किया गया विस्तार जोड़ नियंत्रित गति को समायोजित कर सकता है और कंपन को कठोर पाइप कनेक्शन के माध्यम से सीधे प्रसारित होने से रोकने में मदद कर सकता है।

बहु-दिशात्मक आंदोलन

सिस्टम डिज़ाइन के आधार पर, धातु विस्तार जोड़ तीन प्रमुख आंदोलन श्रेणियों की भरपाई कर सकते हैं:

• अक्षीय गति:पाइप अक्ष के साथ संपीड़न या विस्तार।
• पार्श्व गति:जुड़े हुए पाइप अनुभागों का पार्श्व विस्थापन।
• कोणीय गति:जुड़े हुए पाइप अनुभागों के बीच घूर्णी गति।

मुख्य तकनीकी विशिष्टताएँ क्या हैं?

एक विस्तार जोड़ का चयन केवल नाममात्र पाइप आकार का चयन करने के बजाय वास्तविक परिचालन स्थितियों से शुरू होना चाहिए। JIDONGDA की उत्पाद जानकारी में औद्योगिक अनुप्रयोगों के लिए विभिन्न सामग्री और कनेक्शन कॉन्फ़िगरेशन के साथ स्टेनलेस स्टील धौंकनी शामिल है।

प्रत्येक परियोजना के लिए वास्तविक दबाव, तापमान, गति, चक्र आवृत्ति और थकान आवश्यकताओं की पुष्टि की जानी चाहिए। जब मानक कॉन्फ़िगरेशन स्थापना शर्तों को पूरा नहीं करते हैं तो अनुकूलित डिज़ाइन पर विचार किया जा सकता है।

मुख्य लाभ क्या हैं?

1. ऊंचे तापमान पर विश्वसनीय प्रदर्शन

धातु धौंकनी विशेष रूप से उन अनुप्रयोगों के लिए उपयुक्त हैं जहां तापमान कई पारंपरिक लचीले घटकों की व्यावहारिक संचालन सीमा से अधिक है। सामग्री चयन और डिज़ाइन के आधार पर, स्टेनलेस स्टील निर्माण मांग वाले तापीय वातावरण का समर्थन कर सकता है।

2. पाइपलाइन तनाव में कमी

थर्मल मूवमेंट धीरे-धीरे निश्चित बिंदुओं और उपकरण कनेक्शनों पर अत्यधिक भार पैदा कर सकता है। नियंत्रित लचीलेपन का परिचय देकर, विस्तार जोड़ गति को पुनर्वितरित करने और महत्वपूर्ण क्षेत्रों में तनाव एकाग्रता को कम करने में मदद करता है।

3. कंपन के प्रति बेहतर प्रतिरोध

जहां मशीनरी निरंतर या रुक-रुक कर कंपन उत्पन्न करती है, एक लचीला धातु कनेक्शन उपकरण और पाइपिंग के बीच आंदोलन को अलग करने में मदद कर सकता है। जब जोड़ को सही ढंग से चुना और स्थापित किया जाता है तो यह बेहतर सिस्टम स्थिरता में योगदान कर सकता है।

4. लचीले इंस्टालेशन विकल्प

थ्रेडेड, फ़्लैंग्ड और वेल्डेड कॉन्फ़िगरेशन विस्तार जोड़ों को विभिन्न पाइपलाइन आर्किटेक्चर में एकीकृत करना संभव बनाते हैं। छोटे-व्यास वाले थ्रेडेड उत्पाद कॉम्पैक्ट उपकरण कनेक्शन के आसपास उपयोगी हो सकते हैं, जबकि फ़्लैंग्ड और वेल्डेड डिज़ाइन बड़े औद्योगिक पाइपिंग सिस्टम के लिए उपयुक्त हो सकते हैं।

5. दीर्घकालिक चक्रीय प्रदर्शन

औद्योगिक पाइपिंग अपने परिचालन जीवन के दौरान हजारों ताप और शीतलन चक्रों का अनुभव कर सकती है। भरोसेमंद थकान प्रदर्शन प्राप्त करने के लिए सही धौंकनी ज्यामिति, सामग्री चयन, निर्माण गुणवत्ता और आंदोलन नियंत्रण महत्वपूर्ण हैं।

इसका आमतौर पर उपयोग कहां किया जाता है?

एक नालीदार धातु विस्तार जोड़ मूल्यवान है जहां कठोर पाइपिंग को थर्मल विस्थापन या यांत्रिक आंदोलन को समायोजित करना चाहिए। विशिष्ट अनुप्रयोग क्षेत्रों में शामिल हैं:

• पेट्रोकेमिकल प्रसंस्करण पाइपलाइन
• बिजली उत्पादन संयंत्र
• भाप और बॉयलर प्रणाली
• उच्च तापमान वाले एचवीएसी सिस्टम
• औद्योगिक भट्ठी उपकरण
• तेल और गैस प्रसंस्करण सुविधाएं
• रासायनिक प्रसंस्करण पाइपलाइनें
• समुद्री इंजीनियरिंग सिस्टम
• यांत्रिक उपकरण कनेक्शन
• उच्च तापमान द्रव परिवहन प्रणाली

उदाहरण के लिए, बॉयलर को डाउनस्ट्रीम उपकरण से जोड़ने वाली भाप पाइपलाइन स्टार्टअप के दौरान महत्वपूर्ण थर्मल विस्तार का अनुभव कर सकती है। पर्याप्त संचलन मुआवजे के बिना, यह विस्तार पाइप समर्थन और उपकरण नोजल पर अतिरिक्त भार डाल सकता है। एक सही ढंग से इंजीनियर किया गया धौंकनी विस्तार जोड़ एक निर्दिष्ट क्षेत्र प्रदान करता है जहां यह गति हो सकती है।

आपको सही उत्पाद का चयन कैसे करना चाहिए?

उत्पाद का चयन केवल उपस्थिति या नाममात्र व्यास के बजाय इंजीनियरिंग डेटा पर आधारित होना चाहिए। कोटेशन का अनुरोध करने से पहले, खरीदारों को निम्नलिखित जानकारी तैयार करनी चाहिए:

1. नाममात्र पाइप व्यास:आवश्यक डीएन आकार और कनेक्शन आयामों की पहचान करें।
2. परिचालन तापमान:सामान्य, न्यूनतम और अधिकतम तापमान निर्दिष्ट करें।
3. परिचालन दाब:सामान्य और अधिकतम कामकाजी दबाव शामिल करें।
4. आंदोलन आवश्यकताएँ:अपेक्षित अक्षीय, पार्श्व, या कोणीय गति को परिभाषित करें।
5. मीडिया:पहचानें कि सिस्टम भाप, पानी, तेल, गैस, रसायन, या अन्य तरल पदार्थ ले जाता है या नहीं।
6. सामग्री आवश्यकताएँ:पर्यावरण के अनुसार SS304, SS316, SS321, या अन्य उपयुक्त मिश्र धातु का चयन करें।
7. कनेक्शन विधि:निर्धारित करें कि थ्रेडेड, फ़्लैंज्ड या वेल्डेड सिरों की आवश्यकता है या नहीं।
8. स्थापना की शर्तें:उपलब्ध स्थान, पाइप सपोर्ट, गाइड, एंकर और उपकरण कनेक्शन पर विचार करें।

एक विस्तार जोड़ को सामान्य लचीले कनेक्टर से अलग करना भी महत्वपूर्ण है। विस्तार जोड़ों को विशिष्ट गति और थकान आवश्यकताओं के अनुसार डिज़ाइन किया गया है, इसलिए धौंकनी ज्यामिति और सिस्टम बाधाओं का मूल्यांकन संपूर्ण पाइपिंग डिज़ाइन के हिस्से के रूप में किया जाना चाहिए।

अक्सर पूछे जाने वाले प्रश्नों

Q1: नालीदार धातु विस्तार जोड़ का प्राथमिक उद्देश्य क्या है?

इसका प्राथमिक उद्देश्य कठोर घटकों में स्थानांतरित तनाव को कम करते हुए पाइपिंग सिस्टम में थर्मल विस्तार और नियंत्रित यांत्रिक आंदोलन की भरपाई करना है।

Q2: क्या धातु विस्तार जोड़ों का उपयोग भाप पाइपलाइनों के लिए किया जा सकता है?

हाँ। स्टेनलेस स्टील धौंकनी विस्तार जोड़ों को आमतौर पर भाप और बॉयलर पाइपिंग में लगाया जाता है, बशर्ते चयनित सामग्री, दबाव रेटिंग, तापमान रेटिंग और आंदोलन क्षमता परिचालन स्थितियों से मेल खाती हो।

Q3: आमतौर पर कौन सी सामग्री का उपयोग किया जाता है?

सामान्य विकल्पों में SS304, SS316, और SS321 स्टेनलेस स्टील शामिल हैं। अनुकूलित मिश्र धातुओं पर भी विचार किया जा सकता है जब उच्च संक्षारण प्रतिरोध या विशेष परिचालन स्थितियों के लिए उनकी आवश्यकता होती है।

Q4: क्या थ्रेडेड विस्तार जोड़ छोटी पाइपलाइनों के लिए उपयुक्त हैं?

हाँ। थ्रेडेड कॉन्फ़िगरेशन विशेष रूप से छोटे-व्यास वाले पाइपिंग, उपकरण कनेक्शन और इंस्टॉलेशन के लिए उपयुक्त हैं जहां स्थान सीमित है।

Q5: अक्षीय, पार्श्व और कोणीय गति के बीच क्या अंतर है?

अक्षीय गति पाइप अक्ष के साथ होती है, पार्श्व गति बग़ल में होती है, और कोणीय गति में जुड़े हुए पाइप अनुभागों के बीच रोटेशन शामिल होता है। विस्तार जोड़ का चयन करने से पहले आवश्यक संचलन प्रकार की पहचान की जानी चाहिए।

Q6: क्या उत्पाद को अनुकूलित किया जा सकता है?

हाँ। परियोजना आवश्यकताओं के आधार पर, अनुकूलन में सामग्री ग्रेड, आकार, दबाव रेटिंग, कनेक्शन कॉन्फ़िगरेशन और अन्य इंजीनियरिंग पैरामीटर शामिल हो सकते हैं।

अंतिम विचार

एक उचित ढंग से इंजीनियर किया गयानालीदार धातु विस्तार जोड़औद्योगिक पाइपिंग को थर्मल विस्तार, कंपन, यांत्रिक विस्थापन और संचित तनाव से बचाने में महत्वपूर्ण भूमिका निभा सकता है। स्टेनलेस स्टील बेलो, कई कनेक्शन विकल्प और कॉन्फ़िगर करने योग्य इंजीनियरिंग मापदंडों के साथ, इसे बिजली उत्पादन, पेट्रोकेमिकल, रासायनिक प्रसंस्करण, एचवीएसी, समुद्री और उच्च तापमान वाले तरल प्रणालियों में मांग वाले अनुप्रयोगों के लिए अनुकूलित किया जा सकता है। जिडोंगडा परियोजना-विशिष्ट आकार, सामग्री, दबाव, तापमान, गति और कनेक्शन आवश्यकताओं के आधार पर अनुकूलित धातु विस्तार संयुक्त समाधान का समर्थन करता है। यदि आप किसी नई स्थापना के लिए विस्तार जोड़ का चयन कर रहे हैं या किसी मौजूदा घटक को बदल रहे हैं,हमसे संपर्क करेंआपकी परिचालन स्थितियों पर चर्चा करने और एक उपयुक्त औद्योगिक समाधान का अनुरोध करने के लिए।
