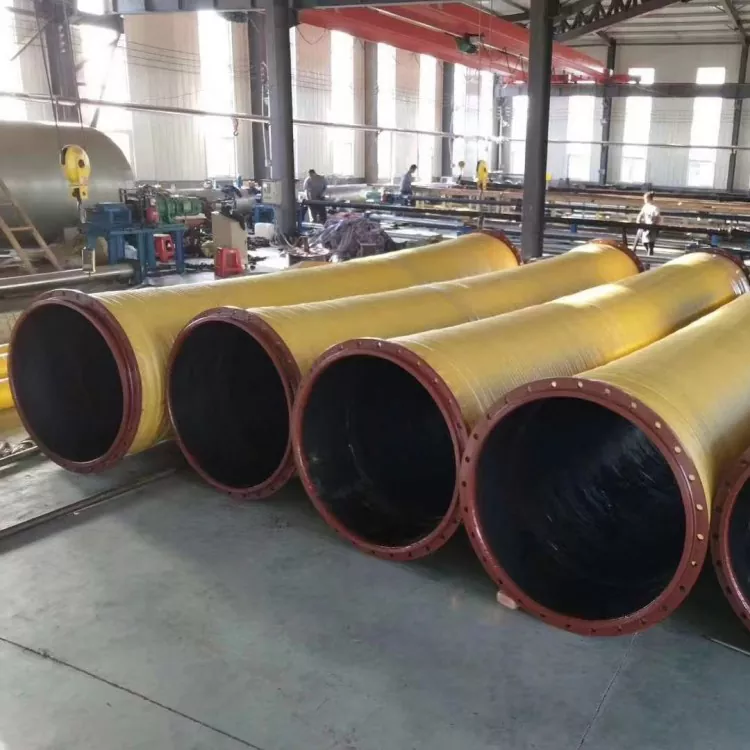

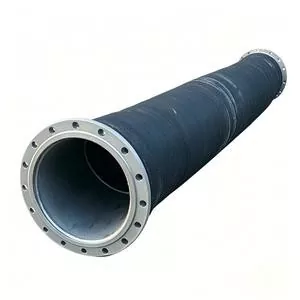

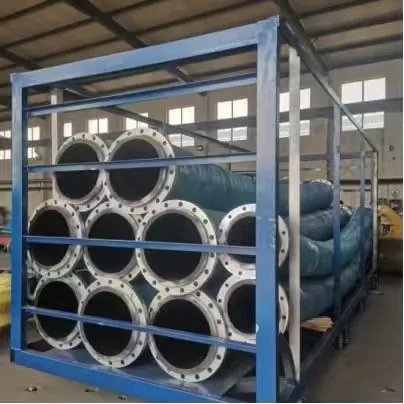

बड़े व्यास वाली लचीली फ़्लैंज्ड रबर की नली

JIDONGDA बड़े व्यास वाले लचीले फ़्लैंग्ड रबर नली का उपयोग मुख्य रूप से बड़े उपकरणों, पंप इकाइयों, पाइपलाइनों और मोबाइल उपकरणों के बीच लचीले कनेक्शन और मीडिया परिवहन के लिए किया जाता है।

उत्पाद सुदृढीकरण संरचनाओं के साथ संयुक्त रबर नली बॉडी को अपनाता है और दोनों सिरों पर फ्लैंज से सुसज्जित होता है। यह संदेश देने के लिए उपयुक्त है:

· पानी

· समुद्री जल

· घोल

· खनिज घोल

· रेत और बजरी

· सिलाई

· कुछ औद्योगिक मीडिया

इस उत्पाद की मुख्य स्थिति लचीला कनेक्शन है। इसलिए, चयन के दौरान, दबाव और व्यास के अलावा, उपकरण कंपन, पाइपलाइन विस्थापन, स्थापना विचलन, झुकने की जगह और नली की लंबाई जैसे कारकों पर भी विचार किया जाना चाहिए।

प्रमुख लाभ

01 | लचीली कनेक्शन क्षमता

रबर नली का शरीर कुछ निश्चित झुकने और विस्थापन अनुकूलन क्षमता प्रदान करता है, जो इसे उपकरण इंटरफेस के पास लचीले कनेक्शन के लिए उपयुक्त बनाता है।

02 | बड़े प्रवाह का संवहन

बड़े व्यास की संरचना का उपयोग बड़ी मात्रा में मीडिया परिवहन के लिए किया जा सकता है। विशिष्ट व्यास सीमा की पुष्टि वास्तविक उत्पाद और परियोजना आवश्यकताओं के अनुसार की जाएगी।

03 | निकला हुआ किनारा मिलान

दोनों सिरों को कार्बन स्टील, स्टेनलेस स्टील या अन्य फ्लैंज से सुसज्जित किया जा सकता है, और सामान्य मानकों या ग्राहक चित्र के अनुसार मिलान किया जा सकता है।

04 | वैकल्पिक सक्शन और डिस्चार्ज संरचना

वास्तविक वैक्यूम आवश्यकताओं के अनुसार, उपयुक्त सुदृढीकरण संरचनाओं और सर्पिल स्टील वायर ढांचे को कॉन्फ़िगर किया जा सकता है।

05 | मध्यम अनुकूलता

पानी, समुद्री जल, घोल, खनिज घोल और रेत जैसे मीडिया के लिए, सामग्री की आवश्यकताओं और पहनने की स्थिति के अनुसार उपयुक्त आंतरिक रबर सामग्री का चयन किया जा सकता है।

06 | गैर-मानक अनुकूलन

अनुकूलन इसके लिए उपलब्ध है:

· व्यास

· लंबाई

· दबाव

· वैक्यूम दबाव

· तापमान

· निकला हुआ किनारा

· रबर यौगिक

· रंग

उत्पाद संरचना

आंतरिक रबर परत सीधे संदेशवाहक माध्यम से संपर्क करती है।

प्रबलित कपड़े की परत दबाव भार सहन करती है।

जब वैक्यूम समर्थन की आवश्यकता होती है, तो एक सर्पिल स्टील तार सुदृढीकरण संरचना को कॉन्फ़िगर किया जा सकता है।

बाहरी रबर परत उम्र बढ़ने के प्रतिरोध और पर्यावरण संरक्षण प्रदान करती है।

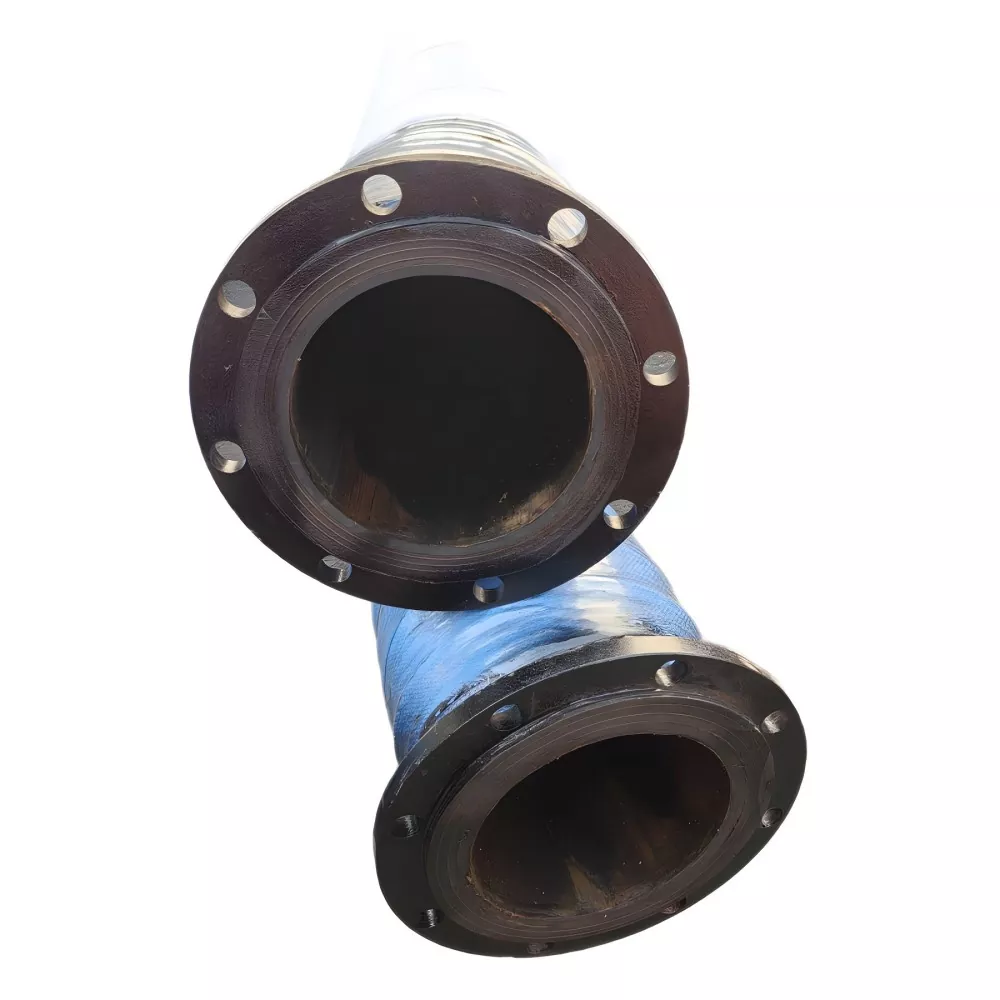

अंतिम फ्लैंग्स का उपयोग उपकरण और पाइपलाइनों के बीच बोल्टेड कनेक्शन के लिए किया जाता है।

लचीली फ़्लैंज्ड संरचना क्यों चुनें?

जब स्थिर पाइपलाइनों में पंप इकाई कंपन, उपकरण आंदोलन या स्थापना त्रुटियों का अनुभव होता है, तो कनेक्शन बिंदुओं पर अतिरिक्त तनाव हो सकता है।

लचीली रबर की नली पाइपलाइनों में लचीले खंड के रूप में काम कर सकती हैं, जिससे कुछ विस्थापन और कंपन को समायोजित करने में मदद मिलती है।

विशिष्ट संरचना के अनुसार वास्तविक स्वीकार्य झुकने त्रिज्या, विस्थापन सीमा और स्थापना विधि की पुष्टि की जानी चाहिए।

विशिष्ट स्थापना स्थान

आमतौर पर यहां उपयोग किया जाता है:

· पंप सक्शन या डिस्चार्ज समाप्त होता है

· उपकरण और मुख्य पाइपलाइनों के बीच कनेक्शन

· मोबाइल उपकरण कनेक्शन बिंदु

· औद्योगिक पाइपलाइनों को बार-बार स्थापित करने और अलग करने की आवश्यकता होती है

निकला हुआ किनारा आयाम संभोग निकला हुआ किनारा, सीलिंग सतह और बोल्ट छेद की स्थिति से मेल खाना चाहिए।

तकनीकी मापदंड

अनुप्रयोग उद्योग

खनन:
खनिज घोल, अवशेष और मीडिया युक्त कणों को पहुंचाने के लिए उपयोग किया जाता है।

ड्रेजिंग:
गारा, कीचड़ और रेत पहुंचाने के लिए उपयोग किया जाता है।

बंदरगाह:
बड़े प्रवाह वाले तरल और सामग्री परिवहन के लिए उपयोग किया जाता है।

रेत एवं बजरी:
पानी-रेत मिश्रण और कण सामग्री पहुंचाने के लिए उपयोग किया जाता है।

निर्माण मशीनरी:
पंप, उपकरण और मोबाइल पाइपलाइनों के बीच लचीले कनेक्शन के लिए उपयोग किया जाता है।

औद्योगिक संदेश:
औद्योगिक पानी, घोल और अन्य उपयुक्त संदेश वाहक के लिए उपयोग किया जाता है।

चयन बिंदु

खरीदते समय, निम्नलिखित जानकारी प्रदान करने की अनुशंसा की जाती है:

· भीतरी व्यास

· लंबाई

· कार्य का दबाव

· कार्यशील वैक्यूम दबाव

· संदेशवाहक माध्यम

· तापमान

· प्रवाह दर

· झुकना/विस्थापन आवश्यकताएँ

· निकला हुआ किनारा मानक

यदि वैक्यूम सक्शन अनुप्रयोगों के लिए उपयोग किया जाता है, तो वैक्यूम दबाव स्तर स्पष्ट रूप से निर्दिष्ट किया जाना चाहिए।

यदि रेत या खनिज घोल जैसे अपघर्षक मीडिया को ले जाया जा रहा है, तो कण आकार और एकाग्रता प्रदान की जानी चाहिए।

उपयोग एवं रखरखाव

· पुष्टि किए गए दबाव, वैक्यूम दबाव और तापमान सीमा से अधिक होने से बचें।

· इंस्टॉलेशन के दौरान नली को जबरदस्ती न खींचें या मोड़ें नहीं।

· बाहरी रबर की दरारों, उभारों, असामान्य घिसाव और फ्लैंज के रिसाव का नियमित रूप से निरीक्षण करें।

· यदि संरचनात्मक क्षति या असामान्य नली ढह जाती है तो नली का उपयोग बंद कर दें और परिचालन स्थितियों की पुनः पुष्टि करें।

उत्पाद अनुकूलन / OEM और ODM

गैर-मानक विशिष्टताओं के लिए, उत्पादों की पुष्टि ग्राहक के चित्र, नमूने या तकनीकी मापदंडों के अनुसार की जा सकती है।

यह प्रदान करने की अनुशंसा की जाती है:

भीतरी व्यास/आईडी: ____

लंबाई / लंबाई: ____ मीटर

कार्य दबाव / कार्य दबाव: ____ एमपीए

कार्यशील वैक्यूम / वैक्यूम: ____ kPa

कार्य तापमान/तापमान: ____ ℃

संदेशवाहक माध्यम/माध्यम: ____

निकला हुआ किनारा मानक / निकला हुआ किनारा मानक: ____

निकला हुआ किनारा आयाम / निकला हुआ किनारा आयाम: ____

खरीद मात्रा / मात्रा: ____

गंतव्य बंदरगाह/गंतव्य: ____

अक्सर पूछे जाने वाले प्रश्न

इस नली के मुख्य लाभ क्या हैं?

मुख्य लाभ बड़े व्यास संदेश और लचीली कनेक्शन क्षमता का संयोजन है, जो इसे उपकरण कंपन, पाइपलाइन विस्थापन और स्थापना विचलन से जुड़े अनुप्रयोगों के लिए उपयुक्त बनाता है।

क्या फ्लैंज का निर्माण चित्र के अनुसार किया जा सकता है?

हाँ। ग्राहकों द्वारा प्रदान किए गए निकला हुआ किनारा मानक, आयाम या चित्र के अनुसार तकनीकी पुष्टि की जा सकती है।

क्या इसका उपयोग खनिज घोल के लिए किया जा सकता है?

हाँ। खनिज घोल सांद्रता, कण आकार, प्रवाह दर, दबाव और तापमान के अनुसार उपयुक्त आंतरिक रबर सामग्री और सुदृढीकरण संरचनाओं का चयन किया जा सकता है।

MOQ क्या है?

विनिर्देश, लंबाई, संरचना और अनुकूलन आवश्यकताओं के अनुसार MOQ की पुष्टि की जाती है।

मानक उत्पाद ऑर्डर शर्तों के आधार पर छोटे-बैच की खरीदारी का समर्थन कर सकते हैं।

डिलीवरी का समय क्या है?

मानक उत्पादों को आमतौर पर लगभग 7-20 कार्य दिवसों के भीतर व्यवस्थित किया जा सकता है।

ऑर्डर आवश्यकताओं के अनुसार अनुकूलित उत्पादों और विशेष विशिष्टताओं की पुष्टि की जाएगी।
