फेरूल फिटिंग क्या है और यह ट्यूब कनेक्शन सिस्टम में कैसे काम करती है?

एक निर्माण उत्खननकर्ता अचानक हाइड्रोलिक दबाव खो देता है। ऑपरेटर बाहर निकलता है और मशीन के नीचे एक जोड़ से तेल का एक गड्डा टपकता हुआ देखता है। रखरखाव टीम आती है, समस्या का निदान ढीली फिटिंग के रूप में करती है और उसे ठीक करती है। लेकिन रिसाव एक घंटे के भीतर वापस आ जाता है। समस्या जकड़न की नहीं है; यह अंदर की फेरूल फिटिंग है जिसने अपनी पकड़ खो दी है। यह परिदृश्य हर दिन कार्यशालाओं और कार्य स्थलों पर सामने आता है, अक्सर क्योंकि उपकरण पर काम करने वाले लोग उस घटक को पूरी तरह से नहीं समझते हैं जिसे वे कस रहे हैं।सामी फिटिंगद्रव ऊर्जा प्रणालियों में सबसे आम लेकिन सबसे गलत समझे जाने वाले तत्वों में से एक है। यह छोटा, सस्ता और नज़रअंदाज़ करना आसान है, फिर भी एक उचित रूप से काम करने वाली फ़ेरूल फिटिंग एक विश्वसनीय हाइड्रोलिक सिस्टम और एक क्रोनिक लीकर के बीच का अंतर है।

फेरूल फिटिंग एक यांत्रिक संपीड़न उपकरण है जो एक ट्यूब और एक फिटिंग बॉडी के बीच एक रिसाव-प्रूफ सील बनाता है। यह एक सरल लेकिन सुरुचिपूर्ण सिद्धांत पर काम करता है: जब एक नट को कड़ा किया जाता है, तो यह ट्यूब की दीवार के खिलाफ रेडियल रूप से संपीड़ित करने के लिए एक पतला रिंग (फेरूल) को मजबूर करता है। यह संपीड़न दो महत्वपूर्ण प्रभाव पैदा करता है: एक धातु-से-धातु सील जो तरल पदार्थ को बाहर निकलने से रोकती है, और एक यांत्रिक पकड़ जो ट्यूब को दबाव में बाहर निकलने से रोकती है। फ़ेरुले फिटिंग चिपकने वाले, सीलेंट या गास्केट पर निर्भर नहीं होती है; यह स्थायी, विश्वसनीय कनेक्शन बनाने के लिए धातु की लोच और प्लास्टिसिटी का उपयोग करता है। यह लेख आपको फेरूल फिटिंग की दुनिया में गहराई से ले जाएगा, इसकी शारीरिक रचना, इसकी कार्य भौतिकी, इसके विभिन्न प्रकार और तकनीकी विशिष्टताओं की खोज करेगा जो एक गुणवत्ता वाले उत्पाद को परिभाषित करते हैं। हम व्यावहारिक स्थापना तकनीकों और सामान्य समस्या निवारण परिदृश्यों को भी कवर करेंगे। अंत तक, आप समझ जाएंगे कि यह छोटा सा घटक आमतौर पर जितना ध्यान दिया जाता है उससे कहीं अधिक ध्यान देने योग्य क्यों है।

विषयसूची

• 1. फेरूल फिटिंग क्या है?
• 2. लीक-प्रूफ सील बनाने के लिए फेरूल फिटिंग कैसे काम करती है?
• 3. फेरूल फिटिंग के विभिन्न प्रकार क्या हैं और उनका उपयोग कहाँ किया जाता है?
• 4. कौन सी तकनीकी विशिष्टताएँ उच्च गुणवत्ता वाली फेरूल फिटिंग को परिभाषित करती हैं?
• 5. फेरूल फिटिंग को ठीक से कैसे स्थापित करें और समस्या निवारण करें?
• अक्सर पूछे जाने वाले प्रश्न (FAQ)
• निर्माता के बारे में
• निष्कर्ष

फेरूल फिटिंग क्या है?

A सामी फिटिंगएक सटीक-इंजीनियर्ड घटक है जिसका उपयोग द्रव शक्ति और वायवीय प्रणालियों में एक ट्यूब को फिटिंग बॉडी से जोड़ने के लिए किया जाता है। यह एक छोटा, अंगूठी जैसा धातु का हिस्सा है, जो संपीड़ित होने पर एक सील बनाता है और यांत्रिक प्रतिधारण प्रदान करता है। शब्द "फेरूल" लैटिन "फेरम" से निकला है, जिसका अर्थ लोहा है, जो इसकी धात्विक प्रकृति को दर्शाता है। अपने सरलतम रूप में, फेरूल फिटिंग एक आस्तीन है जो एक ट्यूब के अंत में फिट होती है। जब फिटिंग नट को कस दिया जाता है, तो फेरूल को फिटिंग बॉडी में एक पतली सतह के खिलाफ मजबूर किया जाता है, जिससे यह विकृत हो जाता है और ट्यूब को पकड़ लेता है। यह विकृति स्थायी है; एक बार जब फ़ेरूल फिटिंग को ठीक से संपीड़ित कर दिया जाता है, तो इसे किसी नए स्थान पर पुन: उपयोग नहीं किया जा सकता है, और यह अत्यधिक कंपन के तहत भी अपनी जगह पर बना रहेगा।

फ़ेरुले फिटिंग को समझने के लिए, कल्पना करें कि आपका हाथ एक लकड़ी की छड़ी को पकड़ रहा है। आपकी उंगलियाँ छड़ी के चारों ओर लपेटती हैं, चारों ओर से दबाव डालती हैं। आप जितना जोर से दबाएंगे, पकड़ उतनी ही मजबूत होगी। फेरूल फिटिंग एक ही सिद्धांत पर काम करती है, लेकिन एक महत्वपूर्ण अंतर के साथ: फेरूल फिटिंग सिर्फ पकड़ने वाली नहीं है; यह एक सील भी बना रहा है। फेरूल को पतला किया जाता है, और जब इसे फिटिंग बॉडी के अंदर संबंधित टेपर में डाला जाता है, तो यह नियंत्रित प्लास्टिक विरूपण से गुजरता है। फेरूल की बाहरी सतह फिटिंग बॉडी से चिपक जाती है, जबकि भीतरी सतह ट्यूब की दीवार से चिपक जाती है। यह दोहरी क्रिया-सीलिंग और ग्रिपिंग-वह है जो फ़ेरुले फिटिंग को इतना प्रभावी बनाती है। ट्यूब चिपकी या वेल्डेड नहीं है; इसे फ़ेरूल के विरूपण द्वारा यांत्रिक रूप से लॉक और सील किया जाता है।

फेरूल फिटिंग की शारीरिक रचना में तीन प्राथमिक घटक होते हैं:

• फिटिंग बॉडी:मुख्य आवास जिसमें पतला सीट होता है और बाहरी कनेक्शन (थ्रेडेड या वेल्डेड) प्रदान करता है। यह आमतौर पर स्टेनलेस स्टील, पीतल या कार्बन स्टील से बनाया जाता है।
• सामी:संपीड़न रिंग जो ट्यूब को सील करने और पकड़ने के लिए विकृत हो जाती है। यह फिटिंग का दिल है. फिटिंग के प्रदर्शन के लिए इसकी ज्यामिति, सामग्री और सतह की फिनिश महत्वपूर्ण है।
• कड़े छिलके वाला फल:बाहरी रूप से पिरोया गया कॉलर जो फिटिंग बॉडी में फेरूल को संपीड़ित करने के लिए अक्षीय बल लागू करता है। नट का डिज़ाइन आवश्यक टॉर्क और स्थापना में आसानी को प्रभावित करता है।

फेरूल फिटिंग ट्यूब कनेक्शन विधियों के बीच अद्वितीय है क्योंकि इसमें ट्यूब के अंत की किसी विशेष तैयारी की आवश्यकता नहीं होती है - कोई फ़्लेयरिंग, ब्रेज़िंग या वेल्डिंग नहीं। ट्यूब को बस चौकोर काटा जाता है, डिबर्ड किया जाता है और डाला जाता है। यह सरलता एक प्रमुख कारण है कि ऑटोमोटिव ब्रेक लाइनों से लेकर अपतटीय तेल प्लेटफार्मों तक के अनुप्रयोगों में फ़ेरुले फिटिंग का व्यापक रूप से उपयोग किया जाता है।

लीक-प्रूफ़ सील बनाने के लिए फ़ेरूल फिटिंग कैसे काम करती है?

यह समझने के लिए कि कैसे एसामी फिटिंगकाम करता है, किसी को कल्पना करनी चाहिए कि कसने के दौरान फिटिंग के अंदर क्या होता है। यह बलों, विकृतियों और सीलन का एक छोटा सा नाटक है, जो कुछ मिलीमीटर की जगह के भीतर हो रहा है। प्रक्रिया को चार अलग-अलग भौतिक चरणों में विभाजित किया जा सकता है, जिनमें से प्रत्येक अंतिम सील और पकड़ में योगदान देता है।

चरण 1: सम्मिलन और प्रारंभिक संपर्क।ट्यूब को वर्गाकार काटा जाता है और डिबर्ड किया जाता है, फिर फिटिंग बॉडी में तब तक डाला जाता है जब तक कि यह कंधे के नीचे से नीचे न आ जाए या एक निर्दिष्ट प्रविष्टि गहराई तक न टिक जाए। फेरूल फिटिंग को ट्यूब के ऊपर सरकाया जाता है, उसके बाद नट को। फिर नट को फिटिंग बॉडी के धागों पर लगाना शुरू कर दिया जाता है। इस बिंदु पर, सामी और सीलिंग सतहों के बीच कोई संपर्क नहीं है। फेरूल बस ट्यूब पर बैठा है, सक्रिय होने के लिए तैयार है।

स्टेज 2: फेरूल एंगेजमेंट।जैसे ही नट को कड़ा किया जाता है, यह फेरूल के पिछले हिस्से से संपर्क बनाता है। फ़ेरूल सीट के टेपर में प्रवेश करते हुए, फिटिंग बॉडी में अक्षीय रूप से चलना शुरू कर देता है। टेपर कोण महत्वपूर्ण है: आमतौर पर फिटिंग डिज़ाइन के आधार पर 24 और 60 डिग्री के बीच। फेरूल का अग्रणी किनारा फिटिंग बॉडी के टेपर से संपर्क करता है, और नट से बल फेरूल को आगे बढ़ाना शुरू कर देता है।

चरण 3: सामी विरूपण।इस बिंदु पर, सामी ख़राब होने लगती है। फ़ेरूल की ज्यामिति इस प्रकार डिज़ाइन की गई है कि यह पीछे से अधिक मजबूत और सामने से कमज़ोर है। जैसे-जैसे नट कसता जाता है, फेरूल का अगला भाग, जो पतला होता है और जिसका क्रॉस-सेक्शन छोटा होता है, अंदर की ओर ढहना शुरू हो जाता है। यह अंदर की ओर ढहना वह "बाइट" है जिसे फेरूल फिटिंग ट्यूब में बनाती है। फेरूल का आंतरिक व्यास कम हो जाता है, और इसका अग्रणी किनारा ट्यूब की दीवार में कट जाता है, जिससे एक यांत्रिक लॉक बन जाता है। इसके साथ ही, फ़ेरूल की बाहरी सतह को फिटिंग बॉडी के टेपर के खिलाफ दबाया जा रहा है, जिससे प्राथमिक सीलिंग सतह बन रही है।

चरण 4: अंतिम इलास्टिक लॉक।अंतिम चरण में, फेरुल को पूरी तरह से संपीड़ित किया गया है। इसमें लोचदार और प्लास्टिक दोनों प्रकार के विरूपण हुए हैं। लोचदार घटक महत्वपूर्ण है: फेरूल, एक स्प्रिंग की तरह जिसे संपीड़ित किया गया है, फिटिंग बॉडी के खिलाफ एक निरंतर बाहरी बल और ट्यूब के खिलाफ एक निरंतर अंदर की ओर बल लगाता है। यह निरंतर बल, जिसे "सीलिंग बल" के रूप में जाना जाता है, वह समय के साथ कनेक्शन की अखंडता को बनाए रखता है, यहां तक ​​कि थर्मल साइक्लिंग और दबाव के उतार-चढ़ाव के तहत भी। ट्यूब को अब अपनी जगह पर बंद कर दिया गया है और सील कर दिया गया है।

क्या होता है जब कंपन से नट ढीला हो जाता है? यदि नट थोड़ा पीछे हट जाता है, तो फेरूल की इलास्टिक रिकवरी - इसका स्प्रिंग जैसा व्यवहार - सीलिंग सतहों को संपर्क में रखता है। यही कारण है कि उचित रूप से स्थापित फेरूल फिटिंग वर्षों की सेवा के बाद भी रिसाव-मुक्त रह सकती है। हालाँकि, यदि नट को अधिक कस दिया जाता है, तो फेरूल को उसकी लोचदार सीमा से आगे बढ़ाया जा सकता है, जिसके परिणामस्वरूप अत्यधिक प्लास्टिक विरूपण हो सकता है। यह स्थिति, जिसे "बॉटमिंग आउट" के रूप में जाना जाता है, फेरूल को नष्ट कर सकती है और रिसाव पथ बना सकती है। यही कारण है कि कई फेरूल फिटिंग विफलताएं गलत टॉर्क के कारण होती हैं।

फेरूल फिटिंग के विभिन्न प्रकार क्या हैं और उनका उपयोग कहाँ किया जाता है?

The सामी फिटिंगएक एकल, अखंड उत्पाद नहीं है. यह कई अलग-अलग कॉन्फ़िगरेशन में आता है, प्रत्येक को विशिष्ट अनुप्रयोगों, दबाव सीमाओं और पर्यावरणीय स्थितियों के लिए अनुकूलित किया गया है। किसी दिए गए कार्य के लिए सही फेरूल फिटिंग का चयन करने के लिए मतभेदों को समझना आवश्यक है। तीन सबसे आम प्रकार हैं सिंगल फेर्र्यूल, डबल फेर्र्यूल और डब्ल्यू-टाइप फेर्र्यूल।

एकल फेरुल फिटिंग।जैसा कि नाम से पता चलता है, सिंगल फेर्रू सीलिंग और ग्रिपिंग दोनों कार्य प्रदान करने के लिए केवल एक फेर्रू तत्व का उपयोग करता है। यह फेरूल आम तौर पर एक तेज अग्रणी धार के साथ डिज़ाइन किया गया है जो ट्यूब में काटता है जबकि इसकी बाहरी सतह फिटिंग बॉडी के खिलाफ सील होती है। सिंगल फेर्र्यूल फिटिंग सरल होती है, इसमें कम हिस्से होते हैं, और अक्सर डबल फेर्रू डिज़ाइन की तुलना में लागत कम होती है। इनका उपयोग आमतौर पर निम्न-से-मध्यम दबाव अनुप्रयोगों, जैसे वायवीय प्रणाली, उपकरण और सामान्य औद्योगिक पाइपलाइन में किया जाता है। हालाँकि, सरलता की एक कीमत होती है: एकल फेरूल को एक साथ दो कार्य करने चाहिए, जिससे यह इंस्टॉलेशन त्रुटियों के प्रति कम सहनशील हो जाता है और ट्यूब सतह फिनिश के प्रति अधिक संवेदनशील हो जाता है।

डबल फेरूल फिटिंग।डबल फेरूल फिटिंग एक अधिक परिष्कृत डिजाइन है जो सीलिंग और ग्रिपिंग कार्यों को दो स्वतंत्र घटकों में अलग करती है। सामने वाले फेरूल को फिटिंग बॉडी के खिलाफ सील करने के लिए डिज़ाइन किया गया है, जबकि पीछे वाले फेरूल को ट्यूब को पकड़ने के लिए डिज़ाइन किया गया है। श्रम का यह विभाजन प्रत्येक फेरूल को उसके विशिष्ट कार्य के लिए अनुकूलित करने की अनुमति देता है। बेहतर सीलिंग के लिए सामने वाले फेरूल को नरम सामग्री से बनाया जा सकता है, जबकि बेहतर पकड़ के लिए पीछे वाले फेरूल को सख्त बनाया जा सकता है। डबल फेर्रू फिटिंग का व्यापक रूप से उच्च दबाव वाले हाइड्रोलिक सिस्टम में उपयोग किया जाता है, जैसे कि निर्माण उपकरण, इंजेक्शन मोल्डिंग मशीन और अपतटीय तेल रिग में पाए जाते हैं। वे बेहतर कंपन प्रतिरोध प्रदान करते हैं और इंस्टॉलेशन टॉर्क विविधताओं के प्रति कम संवेदनशील होते हैं।

डब्ल्यू-प्रकार फेरूल फिटिंग।डब्ल्यू-टाइप फेरूल एक विशेष डिज़ाइन है, जो आमतौर पर उच्च ग्रेड स्टेनलेस स्टील मिश्र धातु से बना होता है, जिसमें क्रॉस-सेक्शन में एक विशिष्ट "डब्ल्यू" प्रोफ़ाइल होती है। यह अनोखा आकार फेरुल को अपना प्रीलोड खोए बिना थर्मल विस्तार और संकुचन को अवशोषित करने की अनुमति देता है। डब्ल्यू-टाइप फेरूल फिटिंग का उपयोग मुख्य रूप से उच्च तापमान वाले अनुप्रयोगों में किया जाता है, जैसे स्टीम ट्रेसिंग, हीट एक्सचेंजर्स और फर्नेस पाइपिंग। वे क्रायोजेनिक प्रणालियों में भी पाए जाते हैं जहां अत्यधिक तापमान भिन्नता आम है। डब्ल्यू-टाइप डिज़ाइन अधिक समान तनाव वितरण प्रदान करता है, जिससे मांग वाले वातावरण में तनाव संक्षारण टूटने का खतरा कम हो जाता है।

नीचे दी गई तालिका तीन मुख्य फेरूल फिटिंग प्रकारों का तुलनात्मक अवलोकन प्रदान करती है।

कौन सी तकनीकी विशिष्टताएँ उच्च गुणवत्ता वाली फेरूल फिटिंग को परिभाषित करती हैं?

ए का प्रदर्शनसामी फिटिंगसामग्री चयन, ज्यामितीय परिशुद्धता और सतह उपचार के संयोजन द्वारा निर्धारित किया जाता है। एक खराब निर्मित फेरूल समय से पहले ही विफल हो जाएगा, जबकि एक उच्च गुणवत्ता वाला फेरूल दशकों तक विश्वसनीय सेवा प्रदान कर सकता है। उच्च गुणवत्ता वाले फेरूल फिटिंग को परिभाषित करने वाली तकनीकी विशिष्टताओं को समझना इंजीनियरों, खरीद पेशेवरों और रखरखाव टीमों के लिए आवश्यक है, जिन्हें अपने आवेदन के लिए सही घटक का चयन करना होगा।

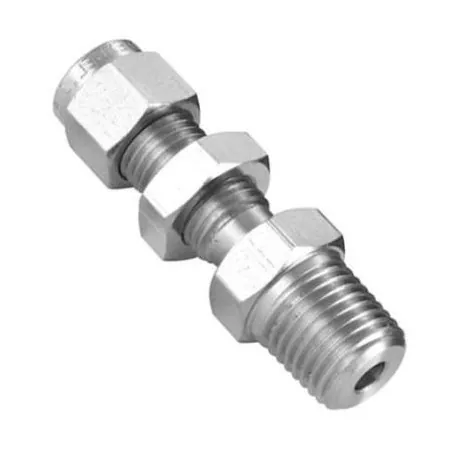

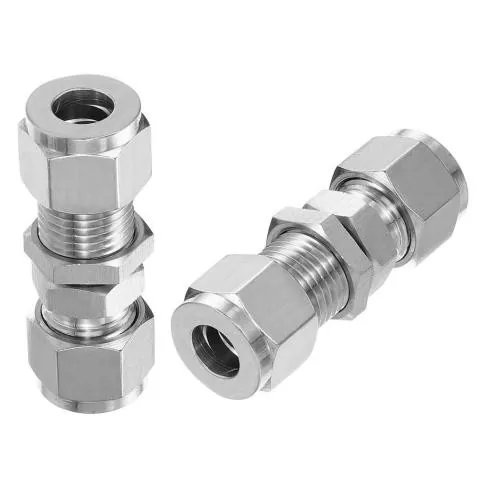

हमारे कारखाने में, हम फेरूल फिटिंग का निर्माण करते हैं जो उच्चतम उद्योग मानकों को पूरा करती है। हमारे फेरूल फिटिंग उत्पाद विभिन्न सामग्रियों में उपलब्ध हैं, जिनमें 316L स्टेनलेस स्टील, पीतल और कार्बन स्टील शामिल हैं, जिनमें सतह के उपचार से लेकर पैसिवेशन से लेकर इलेक्ट्रोलेस निकल प्लेटिंग तक शामिल हैं। नीचे दी गई तालिका हमारी फेरूल फिटिंग रेंज के लिए प्रमुख तकनीकी विशिष्टताओं का विस्तृत विवरण प्रदान करती है।

सबसे महत्वपूर्ण मापदंडों में से एक फेरूल की सतह कठोरता है। फेरूल को उस ट्यूब से अधिक कठोर होना चाहिए जिसे वह पकड़ रहा है, लेकिन इतना कठोर नहीं कि वह भंगुर हो जाए। हमारी फेरूल फिटिंग को 58-62 एचआरसी की सतह कठोरता प्राप्त करने के लिए गर्मी से उपचारित किया जाता है, जो काटने और कठोरता के बीच इष्टतम संतुलन प्रदान करता है। सीलिंग सतहों की सतह खुरदरापन भी महत्वपूर्ण है। एक सतह जो बहुत खुरदरी है वह ठीक से सील नहीं होगी, जबकि एक सतह जो बहुत चिकनी है वह ट्यूब को "काटने" के लिए फेरूल के लिए पर्याप्त घर्षण प्रदान नहीं कर सकती है। हम अपनी सीलिंग सतहों पर 0.4-0.8 µm की सतह खुरदरापन बनाए रखते हैं, जो सीलिंग के लिए इष्टतम सीमा साबित हुई है।

इन मानक विशिष्टताओं के अलावा, हम फेरूल फिटिंग के लिए कई अनुकूलित विकल्प प्रदान करते हैं, जिसमें विशेष सामग्री (उदाहरण के लिए, संक्षारक वातावरण के लिए इनकोनेल, मोनेल) और विशेष कोटिंग्स (उदाहरण के लिए, कम घर्षण के लिए पीटीएफई कोटिंग) शामिल हैं। हमारी इंजीनियरिंग टीम आपके विशिष्ट एप्लिकेशन के लिए सही फेरूल फिटिंग विनिर्देशों के चयन में सहायता के लिए उपलब्ध है।

फ़ेरूल फिटिंग को ठीक से कैसे स्थापित करें और उसका निवारण कैसे करें?

यहां तक ​​कि उच्चतम गुणवत्ता वाला भीसामी फिटिंगयदि इसे सही ढंग से स्थापित नहीं किया गया तो यह विफल हो जाएगा। उचित स्थापना एक ऐसा कौशल है जिसमें प्रत्येक रखरखाव तकनीशियन और इंजीनियर को महारत हासिल करनी चाहिए। प्रक्रिया सीधी है लेकिन प्रत्येक चरण पर विवरण पर ध्यान देने की आवश्यकता है। नीचे दी गई तालिका फेरूल फिटिंग को सही ढंग से स्थापित करने के लिए पांच आवश्यक चरणों की रूपरेखा देती है।

सावधानीपूर्वक स्थापना के बावजूद, लीक और अन्य समस्याएं उत्पन्न हो सकती हैं। फ़ेरूल फिटिंग की समस्या का निवारण करते समय, एक व्यवस्थित प्रक्रिया का पालन करना सहायक होता है। नीचे एक सरलीकृत समस्या निवारण मार्गदर्शिका दी गई है.

• प्रारंभिक स्थापना के दौरान रिसाव का पता चला:ट्यूब की चौकोरता और सम्मिलन की गहराई की जाँच करें। खराब कटी हुई ट्यूब या अधूरा सम्मिलन प्रारंभिक रिसाव का सबसे आम कारण है। नई फेरूल फिटिंग के साथ पुनः स्थापित करें।
• ऑपरेशन की अवधि के बाद रिसाव का पता चला:नट टॉर्क की जाँच करें. कंपन के कारण नट पीछे हट सकता है। अखरोट को फिर से कसने से समस्या हल हो सकती है। यदि रिसाव जारी रहता है, तो क्षति के लिए फेरूल का निरीक्षण करें। पहली स्थापना के दौरान एक सामी को अधिक कस दिया गया होगा, जिससे अत्यधिक विकृति हो सकती है।
• ट्यूब को घुमाया या बाहर निकाला जा सकता है:फेरूल ने ट्यूब को पर्याप्त रूप से नहीं पकड़ा है। यह आमतौर पर अपर्याप्त कसने या गलत कठोरता वाली ट्यूब के उपयोग के कारण होता है। टॉर्क की जांच करें और सत्यापित करें कि ट्यूब सामग्री फेरूल फिटिंग विनिर्देशों के अनुकूल है।
• फेरूल स्पष्ट रूप से टूटा हुआ या टूटा हुआ है:ऐसा अक्सर अधिक कसने या किसी सामग्री की खराबी के कारण होता है। फेरूल फिटिंग को एक नई इकाई से बदलें और टॉर्क की जांच करके सुनिश्चित करें कि यह अनुशंसित मूल्य से अधिक न हो।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

प्रश्न 1: क्या फ़ेरूल फिटिंग को कसने के बाद पुन: उपयोग किया जा सकता है?

उत्तर: आम तौर पर, फेर्रू फिटिंग को पुन: उपयोग के लिए डिज़ाइन नहीं किया जाता है। जब इसे दबाया जाता है तो फेर्रू स्थायी प्लास्टिक विरूपण से गुजरता है, और यह ट्यूब में जो काटता है वह एक बार की घटना है। नई ट्यूब पर या किसी नए स्थान पर फेरूल का पुन: उपयोग करने की अनुशंसा नहीं की जाती है, क्योंकि यह समान विश्वसनीय सील और पकड़ नहीं बनाएगा। कुछ मामलों में, यदि फिटिंग को केवल थोड़ा सा कड़ा किया गया है (और फेरूल ने अभी तक ट्यूब को नहीं काटा है), तो इसे दोबारा स्थापित करना संभव हो सकता है, लेकिन यह इंस्टॉलर के जोखिम पर है। लीक-प्रूफ सील की गारंटी के लिए, जब भी ट्यूब कनेक्शन को अलग किया जाता है, तो हमारा कारखाना फेरूल और नट को बदलने की सिफारिश करता है।

प्रश्न 2: मैं कैसे बता सकता हूं कि टॉर्क रिंच के बिना फेरूल फिटिंग पर्याप्त टाइट है?

उत्तर: जबकि टॉर्क रिंच लगातार और सटीक कसने के लिए पसंदीदा उपकरण है, यह हमेशा उपलब्ध नहीं होता है। एक वैकल्पिक विधि "टर्न काउंट" विधि है। एक बार जब नट हाथ से कस जाए, तो एक संदर्भ बिंदु को चिह्नित करें और फिर फिटिंग के आकार और सामग्री के आधार पर इसे अतिरिक्त 1/4 से 1/2 मोड़ तक कस लें। 1/4" ट्यूब फिटिंग के लिए, हाथ से कसने के बाद 1/4 मोड़ अक्सर पर्याप्त होता है; 1/2" फिटिंग के लिए, यह 1/2 मोड़ हो सकता है। हालाँकि, यह विधि कम सटीक है और इंस्टॉलर की भावना पर निर्भर करती है। हम विशेष रूप से उच्च दबाव या सुरक्षा-महत्वपूर्ण अनुप्रयोगों में टॉर्क रिंच और निर्माता के निर्दिष्ट टॉर्क मूल्यों का उपयोग करने की दृढ़ता से सलाह देते हैं।

प्रश्न 3: क्या फेरूल फिटिंग स्टेनलेस स्टील ट्यूबों के लिए उपयुक्त हैं?

उत्तर: हां, स्टेनलेस स्टील ट्यूबों के साथ फेरूल फिटिंग का व्यापक रूप से उपयोग किया जाता है। हालाँकि, ट्यूब सामग्री को सामी सामग्री के साथ संगत होना चाहिए। आवश्यक दंश बनाने के लिए फेरूल को ट्यूब से अधिक सख्त होना चाहिए। स्टेनलेस स्टील ट्यूबों के लिए, हम ट्यूब की तुलना में अधिक कठोरता वाले स्टेनलेस स्टील मिश्र धातु से बने फेरूल का उपयोग करने की सलाह देते हैं। हमारा कारखाना फेरूल फिटिंग प्रदान करता है जो विशेष रूप से स्टेनलेस स्टील टयूबिंग के साथ उपयोग के लिए डिज़ाइन किया गया है, एक सुरक्षित पकड़ और विश्वसनीय सील सुनिश्चित करने के लिए अनुकूलित गर्मी उपचार के साथ। यदि कोई महत्वपूर्ण कठोरता बेमेल है, तो फेरूल ट्यूब को ठीक से नहीं पकड़ सकता है, या ट्यूब क्षतिग्रस्त हो सकती है।

प्रश्न 4: फेरूल फिटिंग कितना उच्चतम दबाव संभाल सकती है?

उत्तर: फेरूल फिटिंग का अधिकतम कामकाजी दबाव कई कारकों पर निर्भर करता है: ट्यूब व्यास, फेरूल और फिटिंग बॉडी की सामग्री, और डिज़ाइन प्रकार (एकल फेरूल बनाम डबल फेरूल)। 1" व्यास तक के ट्यूबों के लिए हमारी डबल फेरूल फेरूल फिटिंग को 630 बार (9,100 पीएसआई) तक काम करने के दबाव के लिए रेट किया गया है। बड़े व्यास या उच्च दबाव के लिए, विशेष डिजाइन उपलब्ध हैं। हमेशा विशिष्ट मॉडल और आकार के लिए निर्माता के दबाव रेटिंग चार्ट को देखें। यह सुनिश्चित करना आवश्यक है कि फेरूल फिटिंग रेटिंग अधिकतम सिस्टम दबाव और सुरक्षा मार्जिन से अधिक हो।

प्रश्न 5: सही ढंग से कसने के बाद भी मेरी फेरूल फिटिंग लीक क्यों हो जाती है?

उत्तर: सही ढंग से कसी हुई फेरूल फिटिंग में रिसाव कई कारकों के कारण हो सकता है जो तुरंत स्पष्ट नहीं हो सकते हैं। सबसे आम कारण हैं: फेरूल के नीचे एक खरोंच या क्षतिग्रस्त ट्यूब सतह (अक्सर मलबे या संभालने से); एक ट्यूब जो पूरी तरह से गोल नहीं है (खासकर अगर इसे ट्यूब कटर के बजाय हैकसॉ से काटा गया हो); गलत ट्यूब कठोरता (फ़ेरुल बहुत कठोर ट्यूब को नहीं काट सकता); या फिटिंग बॉडी में ही क्षतिग्रस्त या दूषित सीलिंग सतह। इसके अतिरिक्त, यदि फिटिंग को अलग कर दिया गया है और फेर्रू को बदले बिना पुनः जोड़ा गया है, तो मूल विरूपण दोहराया नहीं जाएगा, जिससे रिसाव हो सकता है। हमारा कारखाना अनुशंसा करता है कि आप क्षति के लिए ट्यूब का सावधानीपूर्वक निरीक्षण करें और लीक से बचने के लिए कनेक्शन पुनः स्थापित करते समय हमेशा नए फेरूल फिटिंग का उपयोग करें।

निर्माता के बारे में

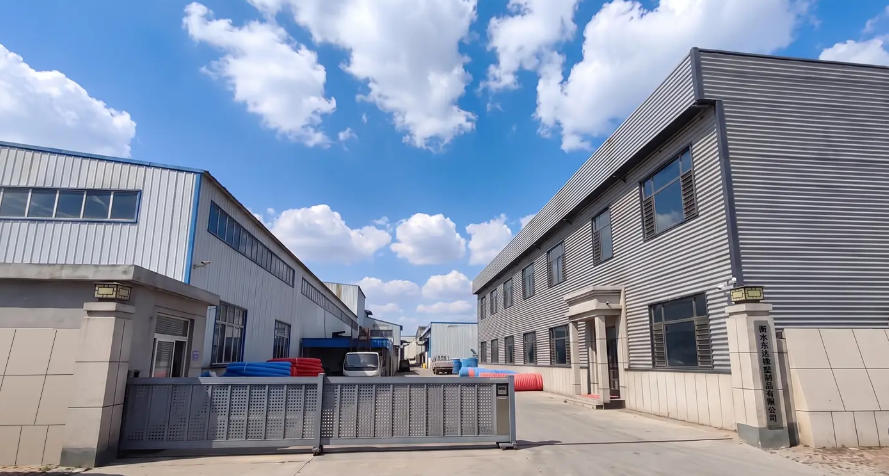

हेंगशुई डोंगडा रबर एवं प्लास्टिक उत्पाद कंपनी लिमिटेडजिंग काउंटी, हेबेई प्रांत में स्थित है - जो चीन के प्रसिद्ध रबर और प्लास्टिक उद्योग आधार का केंद्र है, जिसे 2007 में चाइना रबर इंडस्ट्री एसोसिएशन द्वारा अनुमोदित किया गया था। बीजिंग-फ़ूज़ौ एक्सप्रेसवे और राष्ट्रीय राजमार्गों के माध्यम से सुविधाजनक परिवहन पहुंच के साथ, कंपनी उच्च और निम्न दबाव नली असेंबलियों, कन्वेयर बेल्ट, हाइड्रोलिक सिलेंडर, धातु नली, नायलॉन गैसकेट, रोलर्स और विभिन्न रबर और प्लास्टिक उत्पादों की एक पेशेवर निर्माता बन गई है।

हमारे फेरूल फिटिंग उत्पाद उच्च दबाव प्रतिरोध, छोटे झुकने वाले त्रिज्या, मजबूत थकान-रोधी प्रदर्शन और विस्तारित सेवा जीवन के लिए इंजीनियर किए गए हैं। इन्हें इंजीनियरिंग मशीनरी, पेट्रोलियम, कोयला खनन, बिजली, धातुकर्म, रसायन उद्योग, जहाज निर्माण और परिवहन क्षेत्रों में व्यापक रूप से लागू किया जाता है, जिससे घरेलू और अंतरराष्ट्रीय स्तर पर ग्राहकों से उच्च मान्यता प्राप्त होती है।

हम दुनिया भर के मित्रों और ग्राहकों से बहुमूल्य प्रतिक्रिया और समर्थन का ईमानदारी से स्वागत करते हैं। घरेलू और विदेशी उपयोगकर्ताओं को सहयोग के बारे में पूछताछ करने और चर्चा करने के लिए आमंत्रित किया जाता है। हम आपकी सभी कनेक्शन आवश्यकताओं के लिए संतोषजनक सेवा और विश्वसनीय समाधान प्रदान करने के लिए प्रतिबद्ध हैं।

निष्कर्ष

फेरूल फिटिंग एक छोटा घटक हो सकता है, लेकिन द्रव विद्युत प्रणालियों की अखंडता और विश्वसनीयता में इसकी भूमिका बहुत बड़ी है। जिस तरह से यह सील और पकड़ बनाने के लिए विकृत होता है, सामग्री की पसंद और गर्मी उपचार तक जो इसके प्रदर्शन को परिभाषित करता है, फेरूल फिटिंग इंजीनियरिंग का एक उत्कृष्ट नमूना है जो अक्सर विफल होने तक किसी का ध्यान नहीं जाता है। यह समझना कि यह कैसे काम करता है, किस प्रकार उपलब्ध हैं, और इसे सही तरीके से कैसे स्थापित किया जाए, ट्यूब कनेक्शन सिस्टम के साथ काम करने वाले किसी भी व्यक्ति के लिए आवश्यक है।

जिडोंगडा में, हम उच्च गुणवत्ता वाली फेरूल फिटिंग प्रदान करने के लिए प्रतिबद्ध हैं जो आधुनिक उद्योग की मांग को पूरा करती है। हमारे उत्पादों को उच्चतम मानकों के अनुसार डिजाइन और निर्मित किया जाता है, जो सबसे चुनौतीपूर्ण परिस्थितियों में विश्वसनीय प्रदर्शन सुनिश्चित करते हैं। यदि आप अपने एप्लिकेशन के लिए भरोसेमंद फेरूल फिटिंग समाधान की तलाश में हैं, तो हम आपको हमसे संपर्क करने के लिए आमंत्रित करते हैं। अनुभवी पेशेवरों की हमारी टीम उत्पाद चयन, तकनीकी सहायता और अनुकूलित समाधानों में आपकी सहायता करने के लिए तैयार है। हेंगशुई डोंगडा रबर एंड प्लास्टिक प्रोडक्ट्स कंपनी लिमिटेड से आज ही संपर्क करेंपरामर्श के लिए या उद्धरण का अनुरोध करने के लिए। आइए हम आपको एक ऐसा कनेक्शन बनाने में मदद करें जिस पर आप भरोसा कर सकें।
