बड़े व्यास वाली मोर्टार स्लरी नली

JIDONGDA लार्ज डायमीटर मोर्टार स्लरी होज़ एक हेवी-ड्यूटी लचीला रबर पाइप है जिसे उच्च-कण घर्षण और उच्च-ठोस-सामग्री अनुप्रयोगों के लिए डिज़ाइन किया गया है। आंतरिक अस्तर एक समग्र उच्च-पहनने-प्रतिरोधी रबर फॉर्मूला का उपयोग करता है, जो कई उच्च-शक्ति सुदृढीकरण परतों और एक वैकल्पिक सर्पिल स्टील वायर कंकाल के साथ संयुक्त होता है, जो मिट्टी, मोर्टार, स्लैग और निर्माण ग्राउट जैसे जटिल मीडिया में निरंतर और स्थिर सामग्री वितरण को सक्षम करता है।

उच्च-घिसाव वाले परिवहन परिदृश्यों में, यह स्टील पाइप का एक कुशल विकल्प है: स्टील पाइप पहनने और टूटने का खतरा होता है, पाइपलाइन लेआउट सीमित होता है, और रखरखाव के लिए बार-बार डाउनटाइम होता है; जबकि JIDONGDA होसेस पहनने के प्रतिरोध, लचीलेपन और दबाव प्रतिरोध को जोड़ती है, जिससे इंजीनियरिंग और खनन ग्राहकों के लिए दीर्घकालिक लागत में कमी आती है।

संरचनात्मक डिजाइन और सामग्री विन्यास

बड़े व्यास वाले मोर्टार स्लरी होज़ में प्रत्येक परत में पहनने के प्रतिरोध और संरचनात्मक स्थिरता के लिए अनुकूलित संरचना होती है, जिसमें संदेशवाहक माध्यम के आधार पर अनुकूलन योग्य विनिर्देश होते हैं:

1. इनर लाइनर: उच्च-पहनने-प्रतिरोधी प्राकृतिक रबर (एनआर) + सिंथेटिक पहनने-प्रतिरोधी रबर मिश्रित सूत्र, ठोस कणों से निरंतर क्षरण का विरोध करता है।

2. सुदृढ़ीकरण परत: बहु-परत उच्च-शक्ति फाइबर वाइंडिंग; उच्च दबाव की स्थिति के लिए सर्पिल स्टील वायर कंकाल वैकल्पिक।

3. बफर परत: प्रभाव-प्रतिरोधी संक्रमण परत, बड़े ठोस कणों के तात्कालिक प्रभाव को बफर करती है।

4. बाहरी सुरक्षात्मक परत: कट-प्रतिरोधी, पहनने-प्रतिरोधी और यूवी-प्रतिरोधी रबर बाहरी त्वचा, लंबे समय तक बाहरी उपयोग के लिए उपयुक्त।

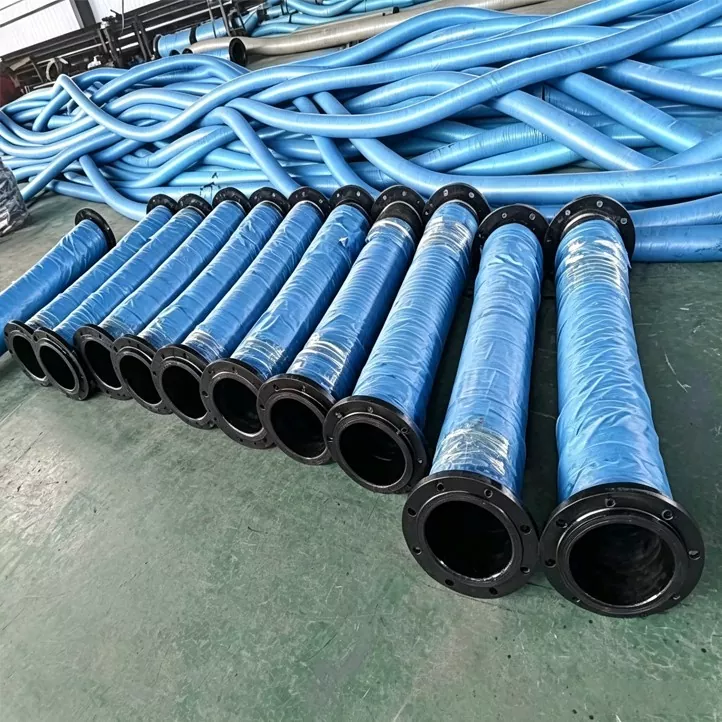

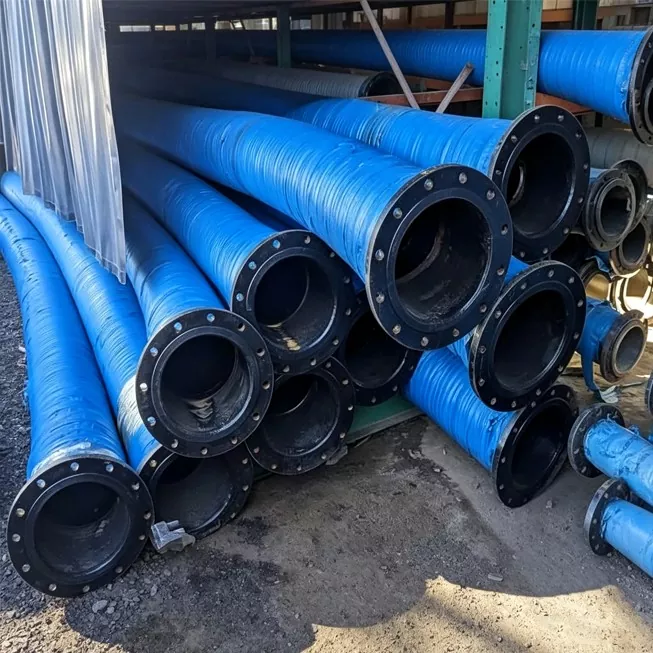

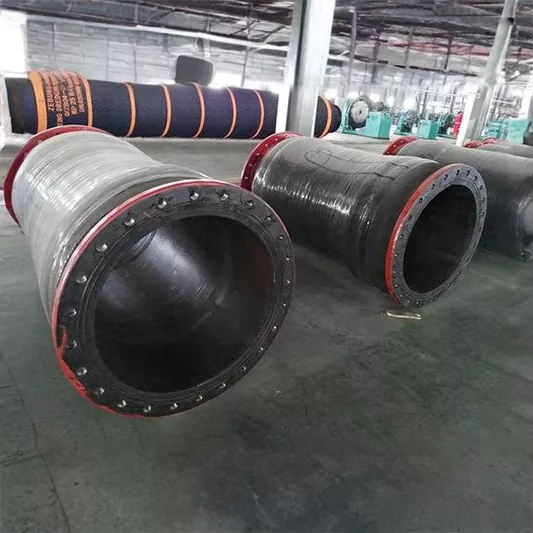

5. अंतिम कनेक्टर: मानक फ्लैंज और क्लैंप कनेक्टर; त्वरित-कनेक्ट कपलिंग को सुविधाजनक ऑन-साइट असेंबली के लिए अनुकूलित किया जा सकता है।

प्रदर्शन परीक्षण और गुणवत्ता सत्यापन

1. पहनने के प्रतिरोध परीक्षण: रेत युक्त खनिज घोल के उच्च गति परिसंचरण क्षरण का अनुकरण, आंतरिक अस्तर पहनने की दर उद्योग मानक से काफी कम है, और सेवा जीवन सामान्य घोल होसेस की तुलना में दोगुने से अधिक है।

2. दबाव परीक्षण: कार्य दबाव 0.6-1.6 एमपीए, विस्फोट दबाव ≥ कार्य दबाव का 3 गुना; संभावित रिसाव जोखिमों को खत्म करने के लिए वैकल्पिक जल दबाव और घोल दबाव परीक्षण का उपयोग किया जाता है।

3. प्रभाव प्रतिरोध परीक्षण: बड़े समुच्चय के निरंतर प्रभाव का अनुकरण, चक्रीय प्रभाव ≥ 10,000 बार; परीक्षण के बाद कोई दरार, उभार या संरचनात्मक क्षति नहीं।

4. झुकने की थकान का परीक्षण: लचीलेपन और इंटरलेयर आसंजन शक्ति का परीक्षण करने के लिए पूरे बड़े-व्यास वाले पाइप को बार-बार मोड़ना; कोई प्रदूषण, घोल रिसाव, या स्थायी विरूपण समस्या नहीं।

वास्तविक-विश्व इंजीनियरिंग अनुप्रयोग मामले:

केस 1: इनर मंगोलिया आयरन माइन टेलिंग्स ट्रांसपोर्टेशन प्रोजेक्ट

उच्च कठोरता वाले खनिज कणों के कारण लौह अयस्क अवशेषों का परिवहन करने वाले मूल सीमलेस स्टील पाइप 2-3 महीनों के भीतर खराब हो गए, जिसके परिणामस्वरूप बार-बार बंद होना पड़ा और प्रतिस्थापन लागत भी अधिक थी।

1. समाधान: स्टील वायर सुदृढीकरण के साथ DN400 JIDONGDA लचीली होज़ों का चयन किया गया, जो उच्च-घनत्व वाले लोहे की सिलाई के लिए उपयुक्त कस्टम-निर्मित अल्ट्रा-वियर-प्रतिरोधी रबर सामग्री से सुसज्जित हैं।

2. प्रदर्शन के परिणाम: 16 महीने के निरंतर संचालन के बाद, केवल मामूली, एकसमान टूट-फूट देखी गई, कोई छिद्र नहीं हुआ। रखरखाव डाउनटाइम आवृत्ति 75% कम हो गई, जिससे प्रतिस्थापन और रखरखाव लागत में सालाना 100,000 आरएमबी से अधिक की बचत हुई।

केस स्टडी 2: दक्षिणपूर्व एशियाई बंदरगाह मुहाना ड्रेजिंग और पुनर्ग्रहण परियोजना

ड्रेजिंग जहाजों को मिश्रित मूंगा बजरी और गाद को लंबी दूरी तक ले जाने की आवश्यकता होती है। अपतटीय स्थितियों में फ्लोटिंग पाइपलाइनों की आवश्यकता होती है, और साधारण पतली दीवार वाली नली कण प्रभाव से आसानी से क्षतिग्रस्त हो जाती हैं।

1. समाधान: समुद्री परिवहन के लिए उपयुक्त पूर्ण यूवी-प्रतिरोधी बाहरी परत, फ़्लैंग्ड फिटिंग और स्टील फ्रेम पैकेजिंग के साथ DN600 ड्रेजिंग होसेस की आपूर्ति।

2. प्रदर्शन परिणाम: पूरे 8 महीने की निर्माण अवधि के दौरान स्थिर संचालन, रिसाव के बिना ज्वारीय तैरने और झुकने के अनुकूल, और पारंपरिक कठोर पाइपलाइनों की तुलना में निर्माण दक्षता में 28% का सुधार हुआ।

मॉडल विशिष्टता पैरामीटर तालिका

अनुप्रयोग क्षेत्र

1. माइन स्लरी और टेलिंग्स कन्वेयिंग पाइपलाइन सिस्टम

2. निर्माण स्थल मोर्टार और कंक्रीट पम्पिंग और संप्रेषण

3. नदी निकर्षण और तलछट परिवहन परियोजनाएँ

4. औद्योगिक ठोस अपशिष्ट और कीचड़ उपचार उपकरण

5. बंदरगाह ड्रेजिंग और निकट-तट पुनर्ग्रहण परियोजनाएं

6. सुरंग और भूमिगत निर्माण स्लरी डिस्चार्ज सिस्टम

7. सीमेंट संयंत्र और निर्माण सामग्री कच्चा माल पहुंचाने वाली पाइपलाइनें

मुख्य लाभ

1. अल्ट्रा-वियर-प्रतिरोधी अस्तर: विशेष रूप से उच्च-ठोस कण मीडिया के लिए तैयार किया गया, जो सेवा जीवन को महत्वपूर्ण रूप से बढ़ाता है

2. बड़ा व्यास और उच्च प्रवाह दर: इंजीनियरिंग-ग्रेड बड़ी मात्रा में परिवहन आवश्यकताओं को पूरा करता है, समग्र निर्माण दक्षता में सुधार करता है

3. प्रभाव-प्रतिरोधी प्रबलित संरचना: कणों के प्रभाव को प्रभावी ढंग से अवशोषित करती है, जिससे अचानक टूटने का खतरा कम हो जाता है

4. लचीले स्थापना लाभ: स्टील पाइप की तुलना में बिछाने में कठिनाई बहुत कम है, संकीर्ण, घुमावदार और जटिल निर्माण स्थलों के लिए उपयुक्त है

5. बहु-परत समग्र सुदृढीकरण: मजबूत समग्र दबाव-वहन क्षमता, भारी शुल्क निरंतर संदेश के लिए उपयुक्त

6. पूर्ण-प्रोजेक्ट अनुकूलन सेवा: पहनने के प्रतिरोध ग्रेड, रबर फॉर्मूला और संयुक्त शैली को संदेश माध्यम के अनुसार समायोजित किया जा सकता है

पैकेजिंग, परिवहन और डिलीवरी का समय

1 पैकेजिंग: परिवहन के दौरान खरोंच क्षति को रोकने के लिए स्टील फ्रेम फिक्सिंग + पहनने के लिए प्रतिरोधी सुरक्षात्मक फिल्म रैपिंग।

2. परिवहन के तरीके: समुद्री माल ढुलाई, इंजीनियरिंग भूमि परिवहन और कंटेनर शिपिंग सभी स्वीकार्य हैं।

3. मानक डिलीवरी समय: 10-30 कार्य दिवस, विनिर्देशों और ऑर्डर मात्रा के आधार पर परिवर्तन के अधीन।

अक्सर पूछे जाने वाले प्रश्न

Q1. खानों में टेलिंग परिवहन के लिए जिडोंगडा लार्ज डायमीटर मोर्टार स्लरी होज़ की कौन सी दबाव रेटिंग का चयन किया जाना चाहिए?

ए: मानक निम्न से मध्यम ठोस टेलिंग्स के लिए, स्टील वायर कंकाल के बिना 0.6-1.0 एमपीए नली की सिफारिश की जाती है; उच्च घनत्व वाले मोटे कणों और बड़े दबाव के उतार-चढ़ाव वाली स्थितियों के लिए, सर्पिल स्टील तार सुदृढीकरण के साथ 1.0-1.6MPa मॉडल की सिफारिश की जाती है, जो अचानक दबाव परिवर्तन के कारण फटने को रोकने के लिए 3 गुना फट सुरक्षा कारक प्रदान करता है। हमारी तकनीकी टीम घोल सांद्रता और पंप मापदंडों के आधार पर अनुकूलित चयन समाधान प्रदान कर सकती है।

Q2. क्या यह बड़े व्यास वाला मोर्टार स्लरी होज़ लंबी दूरी की स्थिर पाइपलाइनों के लिए स्टील पाइपों को पूरी तरह से बदल सकता है?

ए: कोहनी, पंप बॉडी इंटरफेस और गंभीर क्षरण और घिसाव वाले क्षेत्रों के लिए, स्टील पाइप को पूरी तरह से बदला जा सकता है। लंबी दूरी की सीधी मुख्य पाइपों के लिए, प्राथमिक सामग्री के रूप में स्टील पाइप की सिफारिश की जाती है, आसानी से घिसे हुए हिस्सों में जिडोंगडा लचीली होसेस का उपयोग किया जाता है। होज़ पाइपलाइन कंपन और कण प्रभाव को बफर करते हैं, समग्र पाइपलाइन टूट-फूट को कम करते हैं और रखरखाव आवृत्ति को कम करते हैं।

Q3. विदेशी इंजीनियरिंग ऑर्डर के लिए, क्या जिडोंगडा पाइप व्यास, लंबाई और अंतिम फिटिंग को अनुकूलित कर सकता है?

उत्तर: हाँ. एक पेशेवर निर्माता के रूप में, हम पूर्ण OEM/ODM अनुकूलन का समर्थन करते हैं। आंतरिक व्यास को DN100 से DN1000 तक बनाया जा सकता है, और एकल-टुकड़े की लंबाई को अनुकूलित किया जा सकता है। फ्लैंज, क्लैंप और विशेष त्वरित-कनेक्ट फिटिंग सभी को चित्र के अनुसार बनाया जा सकता है। रासायनिक कीचड़, मूंगा रेत और उच्च-सिलिका घोल जैसे विशेष मीडिया के लिए, पहनने के लिए प्रतिरोधी अस्तर सूत्र को समायोजित किया जा सकता है। निर्यात ऑर्डर गुणवत्ता निरीक्षण रिपोर्ट के पूरे सेट के साथ आते हैं।
