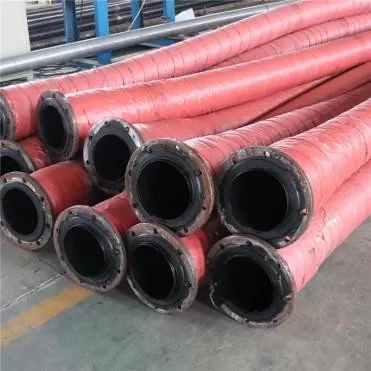

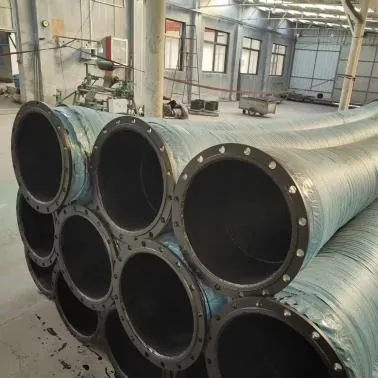

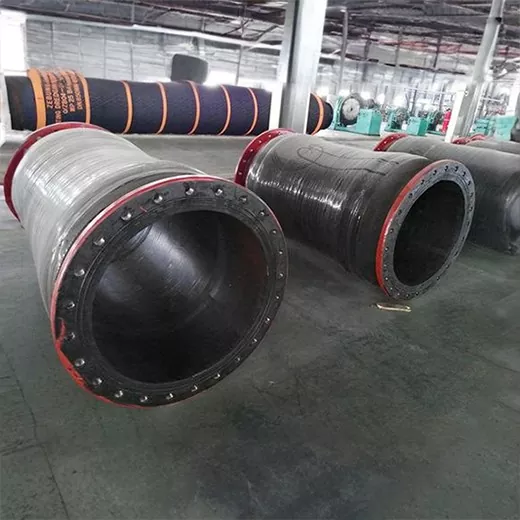

बड़े व्यास वाली टेलिंग स्लरी नली

JIDONGDA लार्ज डायमीटर टेलिंग्स स्लरी होज़ को विशेष रूप से खानों में जटिल लंबी दूरी, उच्च-प्रवाह-दर सामग्री परिवहन के लिए डिज़ाइन किया गया है। पारंपरिक स्टील पाइपों की तुलना में, नली अधिक लचीली, प्रभाव-प्रतिरोधी है, पाइपलाइन कंपन को काफी कम करती है, और ऑन-साइट स्थापना को सरल बनाती है।

लागू परिदृश्यों में खनिज प्रसंस्करण संयंत्रों में स्लरी डिस्चार्ज, टेलिंग बांध भरना, भूमिगत खदान बैकफिलिंग, ड्रेज्ड मिट्टी परिवहन, बंदरगाह खनिज पाउडर लोडिंग और अनलोडिंग, और विभिन्न औद्योगिक ठोस-तरल मिश्रण का परिवहन शामिल है। अपने स्थानीय कारखाने की अनुकूलित उत्पादन क्षमताओं का लाभ उठाते हुए, हम दुनिया भर में खनन कंपनियों और इंजीनियरिंग ठेकेदारों के लिए वन-स्टॉप पाइपलाइन समाधान प्रदान कर सकते हैं।

उत्पाद संरचना और सामग्री

बड़े व्यास वाली टेलिंग्स स्लरी नली: प्रत्येक परत को उच्च तापमान पर एकीकृत रूप से ढाला जाता है और वल्कनीकृत किया जाता है, जिससे प्रदूषण का खतरा समाप्त हो जाता है। यह विभिन्न पंपिंग उपकरणों के साथ संगत है और कई कनेक्टर्स के साथ आता है:

1. आंतरिक रबर परत: पहनने के लिए प्रतिरोधी प्राकृतिक रबर / उच्च पहनने के लिए प्रतिरोधी सिंथेटिक रबर (एनआर / एसबीआर / पीयू वैकल्पिक; पीयू अस्तर उच्च सिलिका हार्ड टेलिंग्स के लिए उपयुक्त है, जो इष्टतम पहनने के प्रतिरोध की पेशकश करता है)

2. सुदृढ़ीकरण परत: बहु-परत उच्च-शक्ति फाइबर पर्दा + स्टील वायर सर्पिल कंकाल, समान रूप से दबाव वितरित करना, नकारात्मक दबाव स्थितियों के तहत पतन को रोकना

3. बाहरी रबर परत: मौसम प्रतिरोधी, ओजोन प्रतिरोधी और यूवी प्रतिरोधी सिंथेटिक रबर, खनन क्षेत्रों में बाहरी जोखिम और रासायनिक संक्षारण का विरोध करता है।

4. वैकल्पिक कनेक्टर: चित्र के अनुसार मानक फ़्लैंज, त्वरित कपलिंग और कस्टम-निर्मित धातु सिरे

प्रदर्शन परीक्षण और गुणवत्ता नियंत्रण

1. पहनने के प्रतिरोध का परीक्षण: क्वार्ट्ज रेत मोर्टार के साथ 72 घंटे तक लगातार घिसाव, द्रव्यमान हानि ≤ 0.05 ग्राम

2. बर्स्ट दबाव: बर्स्ट दबाव कामकाजी दबाव के 3-4 गुना तक पहुंच जाता है, जो तात्कालिक दबाव प्रभावों को झेलने में सक्षम होता है।

3. पल्स थकान: 20 10,000 दबाव चक्र बिना दरार, प्रदूषण या विरूपण के

4. झुकने का प्रदर्शन: न्यूनतम झुकने की त्रिज्या पर कोई टूट-फूट या प्रदूषण नहीं

5. मीडिया प्रतिरोध: अम्लीय और क्षारीय घोल वातावरण में स्थिर संचालन (पीएच 2-12)

मॉडल और विशिष्टता पैरामीटर तालिका

मुख्य लाभ

1. पहनने के लिए प्रतिरोधी और लंबी सेवा जीवन: विशेष उच्च पहनने के लिए प्रतिरोधी आंतरिक रबर फार्मूला कठोर कणों से क्षरण हानि को काफी कम करता है, जो क्वार्ट्ज, लौह अयस्क और तांबे के अयस्क जैसे उच्च रेत-सामग्री वाले घोल के लिए उपयुक्त है।

2. बड़ा व्यास और उच्च प्रवाह दर: DN100 से DN1200 तक सभी आकारों को कवर करता है, बड़े पैमाने पर टेलिंग डिस्चार्ज सिस्टम के लिए उपयुक्त, संवहन दक्षता में सुधार और पंपिंग ऊर्जा खपत को कम करता है।

3. प्रभाव-प्रतिरोधी और विस्फोट-प्रूफ पाइप: मल्टी-लेयर समग्र प्रबलित संरचना दबाव में उतार-चढ़ाव को रोकती है, रुकावटों या स्टार्ट-अप/शटडाउन के कारण पाइप फटने के सुरक्षा खतरों को समाप्त करती है।

4. आसान स्थापना और कम रखरखाव लागत: स्टील पाइप की तुलना में काफी हल्का, बिछाने और स्थानांतरित करने में आसान, रखरखाव डाउनटाइम को कम करता है।

5. उत्कृष्ट संक्षारण और मौसम प्रतिरोध: बाहरी रबर की परत सूरज, बारिश और खनन क्षेत्र के संक्षारण कोहरे का प्रतिरोध करती है, जो साल भर के बाहरी संचालन के दौरान स्थिर प्रदर्शन सुनिश्चित करती है। 6. पूर्ण-विनिर्देश अनुकूलन सेवा

फ़ैक्टरी विभिन्न विशेष परियोजना आवश्यकताओं से मेल खाने के लिए लंबाई, व्यास, दबाव रेटिंग, कनेक्टर शैली और अस्तर की पहनने के प्रतिरोध रेटिंग के अनुकूलन का समर्थन करती है।

वास्तविक इंजीनियरिंग अनुप्रयोग मामले

केस 1: भीतरी मंगोलिया लौह खदान लंबी दूरी की सिलाई परिवहन परियोजना

1. परियोजना अवलोकन: 8000 टन कच्चे अयस्क की दैनिक प्रसंस्करण क्षमता, 42% की ठोस सामग्री, मध्यम मुख्य रूप से उच्च कठोरता क्वार्ट्ज, 3.5 किमी की परिवहन दूरी, 2.8 एमपीए का कामकाजी दबाव, तटस्थ घोल।

2. सहायक समाधान: JIDONGDA DN200 PU-लाइनेड स्टील वायर सर्पिल लचीली नली, 6m/12m मानक अनुभाग, निकला हुआ किनारा कनेक्शन।

3. प्रदर्शन परिणाम: मूल स्टील पाइपों को बदलने के बाद कंपन और शोर 60% कम हो गया; प्रतिस्थापन के बिना 36 महीनों तक निरंतर स्थिर संचालन; वार्षिक रखरखाव लागत में 85% की कमी आई; कोई पाइप नहीं फटा या रिसाव नहीं हुआ।

केस स्टडी 2: पेरूवियन हाईलैंड कॉपर माइन बैकफ़िलिंग सिस्टम

1. परियोजना अवलोकन: 4500 मीटर पर एक उच्च ऊंचाई वाली खदान, कम तापमान, उच्च-यूवी वातावरण में 45% रेत सामग्री के साथ तांबे के स्लैग घोल के नकारात्मक दबाव सक्शन का उपयोग करती है।

2. सहायक समाधान: निर्यात अनुपालन योग्यताओं के साथ कस्टम-डिज़ाइन किए गए कम तापमान प्रतिरोधी डबल-लेयर स्टील वायर प्रबलित नली।

3. प्रदर्शन: नकारात्मक दबाव विरोधी फ़्लैटनिंग प्रदर्शन में 3 गुना सुधार हुआ; सक्शन के दौरान कोई पतन नहीं; 98% से अधिक की स्थिर वार्षिक प्रवाह दर; कुल पाइपलाइन परिचालन लागत में 73% की कमी आई।

लागू परिदृश्य

1. टेलिंग्स खुले गड्ढे/भूमिगत खदानों में पाइपलाइनों का परिवहन करती हैं

2. खनिज प्रसंस्करण संयंत्रों में स्लरी निर्वहन के लिए मुख्य और माध्यमिक पाइपलाइन

3. टेलिंग तालाबों और टेलिंग डिस्चार्ज परियोजनाओं की सूखी और गीली बैकफ़िलिंग

4. नदी और तटीय ड्रेजिंग के लिए लंबी दूरी की मिट्टी परिवहन

5. पोर्ट बल्क खनिज पाउडर लोडिंग और अनलोडिंग स्लरी पाइपलाइन

6. विभिन्न औद्योगिक ठोस-तरल मिश्रित मीडिया का परिवहन

अक्सर पूछे जाने वाले प्रश्न

Q1. उच्च-घर्षण क्वार्ट्ज टेलिंग के लिए कौन सी अस्तर सामग्री चुनी जानी चाहिए?

उ. क्वार्ट्ज और ग्रेनाइट जैसे कठोर कणों के उच्च अनुपात वाली सिलाई के लिए, पीयू पॉलीयूरेथेन अस्तर पसंदीदा विकल्प है। 72 घंटे के मानक घर्षण प्रतिरोध परीक्षण के तहत, घिसाव एनआर और एसबीआर रबर की तुलना में काफी कम है, और समान कामकाजी परिस्थितियों में सेवा जीवन को 2-3 गुना बढ़ाया जा सकता है। तकनीकी टीम घोल कण संरचना और पीएच मान के आधार पर इष्टतम अस्तर सूत्र का मिलान कर सकती है।

Q2. क्या जिडोंगडा विशेष खनन परियोजनाओं के लिए पाइप व्यास, लंबाई और दबाव रेटिंग को अनुकूलित कर सकता है?

उ. हाँ, हमारा कारखाना पूर्ण-आयामी अनुकूलन प्रदान करता है। हम गैर-मानक लंबाई, DN100 से DN1200 तक पूर्ण व्यास और 1.0 से 10MPa तक एकाधिक कार्य दबाव का समर्थन करते हैं। फ्लैंज, त्वरित कपलिंग और धातु सिरे सभी को निर्माण चित्रों के अनुसार अनुकूलित किया जा सकता है। प्रोजेक्ट पैरामीटर प्रदान करने के बाद, हम 24 घंटों के भीतर एक समाधान और उद्धरण प्रदान करेंगे।

Q3. JIDONGDA लार्ज डायमीटर टेलिंग्स स्लरी होज़ के लिए वारंटी अवधि क्या है, और बिक्री के बाद का समर्थन क्या शामिल है?

उ. मानक उत्पादों पर शिपमेंट की तारीख से 12 महीने की वारंटी होती है। सामान्य परिचालन स्थितियों के तहत कच्चे माल या प्रक्रियाओं में दोषों के कारण होने वाली क्षति को वारंटी अवधि के भीतर नि:शुल्क बदला जाएगा। पेशेवर खनन पाइपलाइन इंजीनियर बिछाने, स्थापना और नियमित रखरखाव के लिए दूरस्थ मार्गदर्शन प्रदान करते हैं; बड़े पैमाने पर खनन परियोजनाओं के लिए ऑन-साइट तकनीकी सेवाओं पर बातचीत की जा सकती है।
