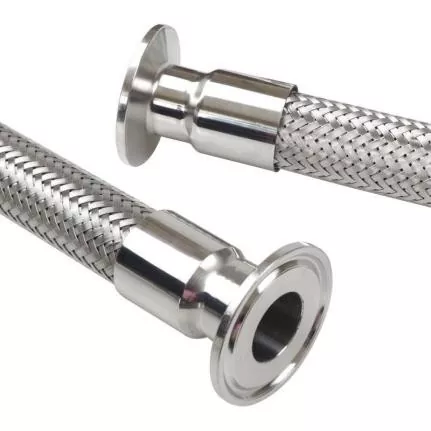

स्टील वायर ब्रेडेड धातु की नली

JIDONGDA स्टील वायर ब्रेडेड मेटल होज़ को विशेष रूप से तरल पदार्थ और गैस परिवहन प्रणालियों की मांग के लिए डिज़ाइन किया गया है, जिनके लिए कंपन प्रतिरोध, गलत संरेखण को समायोजित करने की क्षमता और अत्यधिक तापमान और दबाव की स्थिति में स्थायित्व की आवश्यकता होती है। मानक रबर की नली या कठोर पाइपिंग के विपरीत, यह उत्पाद एक नालीदार धातु ट्यूब के लचीलेपन को तार की चोटी द्वारा प्रदान किए गए दबाव प्रतिरोध के साथ जोड़ता है। यह सामान्य औद्योगिक मुद्दों जैसे स्थापना कठिनाइयों, कठोर पाइपिंग की कंपन-प्रेरित विफलता और पारंपरिक होसेस की कम सेवा जीवन के समाधान को सक्षम बनाता है।

उत्पाद जीबी/टी 14525, आईएसओ 10380 और ईजेएमए सहित अंतरराष्ट्रीय मानकों का पूरी तरह से अनुपालन करते हैं। परिष्कृत विनिर्माण प्रक्रियाओं और एक व्यापक गुणवत्ता नियंत्रण प्रणाली के लिए धन्यवाद, हमारे उत्पाद वैश्विक औद्योगिक मानकों को पूरा करते हैं और सबसे चुनौतीपूर्ण वातावरण में संचालन के लिए उपयुक्त हैं।

उत्पाद डिज़ाइन और सामग्री लाभ

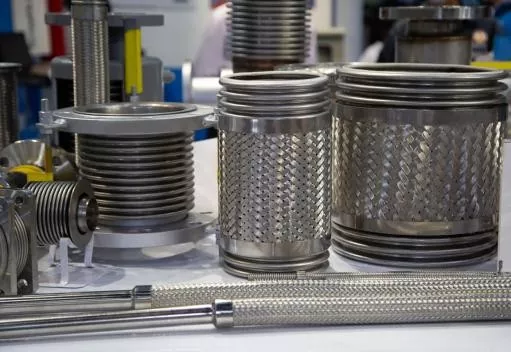

1. भीतरी नालीदार परत

नालीदार ट्यूबिंग (सामग्री: स्टेनलेस स्टील ग्रेड 304, 316, या 316एल) से निर्मित, यह परत उच्च और निम्न तापमान दोनों पर उत्कृष्ट संक्षारण प्रतिरोध और प्रदर्शन स्थिरता प्रदान करती है, जबकि रुकावट के जोखिम के बिना माध्यम के अबाधित प्रवाह को सुनिश्चित करती है। इसकी लचीली नालीदार संरचना विभिन्न विमानों (अक्षीय, पार्श्व और कोणीय) में विस्थापन को समायोजित करती है, परिवहन दक्षता से समझौता किए बिना पाइपलाइन विकृतियों के अनुकूल होती है।

2. वायर ब्रैड सुदृढीकरण परत

इसमें सिंगल या डबल स्टेनलेस स्टील वायर ब्रेडिंग की एक सुरक्षात्मक परत होती है, जो नली के दबाव प्रतिरोध और संरचनात्मक अखंडता को महत्वपूर्ण रूप से बढ़ाती है। तंग चोटी उच्च दबाव के तहत आंतरिक नली के विस्तार को सीमित करती है, बाहरी यांत्रिक प्रभाव से बचाती है, और पाइपलाइन कंपन को कम करती है, जिससे लंबे समय तक संचालन के दौरान नली की क्षति और मीडिया रिसाव को रोका जा सकता है।

मुख्य उत्पाद विशेषताएँ और लाभ

1. असाधारण थर्मल प्रतिरोध: ऑपरेटिंग तापमान -196°C से +600°C तक होता है; अत्यधिक परिचालन स्थितियों के तहत विशेष मीडिया (जैसे, क्रायोजेनिक एलएनजी, उच्च तापमान भाप, गर्म तेल) को विश्वसनीय रूप से परिवहन करने में सक्षम।

2. उच्च दबाव सुरक्षा और स्थायित्व: 3:1 विस्फोट सुरक्षा कारक के साथ 6 से 250 बार की ऑपरेटिंग दबाव सीमा; अचानक दबाव बढ़ने के प्रति प्रतिरोधी, जिससे पाइपलाइन टूटने का खतरा समाप्त हो जाता है।

3. प्रभावी कंपन डंपिंग और उपकरण संरक्षण: पंप, कंप्रेसर और अन्य उपकरणों से निरंतर कंपन को अवशोषित करता है; पाइपिंग सिस्टम पर तनाव कम करता है; सहायक उपकरणों की सुरक्षा करता है और सिस्टम की समग्र सेवा जीवन को बढ़ाता है।

4. थर्मल विस्तार और संकुचन के लिए स्वचालित मुआवजा: तापमान में उतार-चढ़ाव के कारण होने वाले विस्थापन के लिए स्वचालित रूप से क्षतिपूर्ति करता है, पाइपलाइन तनाव से राहत देता है, और दरार या संयुक्त रिसाव को रोकता है।

5. संक्षारण और उम्र बढ़ने का प्रतिरोध: अचार और निष्क्रियता उपचार के साथ स्टेनलेस स्टील से निर्मित; एसिड, क्षार और लवण के प्रति प्रतिरोधी, जो उत्पादों को रासायनिक और दवा उद्योगों के आक्रामक वातावरण में उपयोग के लिए उपयुक्त बनाता है।

6. स्थापना लचीलापन और कस्टम ऑर्डरिंग: विभिन्न औद्योगिक कनेक्शन विधियों (फ़्लैंग्ड, थ्रेडेड, वेल्डेड, क्विक-कनेक्ट) का समर्थन करता है; विशिष्ट परियोजना आवश्यकताओं को पूरा करने के लिए नली की लंबाई, ब्रैड परतों की संख्या और असेंबली डिज़ाइन के अनुकूलन की अनुमति देता है।

कठोर गुणवत्ता नियंत्रण प्रणाली

1. सिम्युलेटेड सेवा स्थिति परीक्षण

व्यापक परीक्षण (आंतरिक दबाव जोखिम, निरंतर कंपन सिमुलेशन, अक्षीय विस्थापन, बार-बार झुकने और थर्मल विस्तार/संकुचन सिमुलेशन सहित) वास्तविक दुनिया, दीर्घकालिक औद्योगिक परिचालन स्थितियों को दोहराते हैं।

2. मुख्य नियंत्रण पैरामीटर

पेशेवर इंजीनियर उत्पादन के हर चरण में नालीदार अनुभाग की स्थिरता, ब्रैड अखंडता, वेल्ड गुणवत्ता, रिसाव-जकड़न और फिटिंग अटैचमेंट विश्वसनीयता की निगरानी करते हैं, यह सुनिश्चित करते हुए कि कोई भी दोषपूर्ण उत्पाद ग्राहक तक न पहुंचे।

3. विशिष्ट गतिशील प्रदर्शन परीक्षण

आवेग परीक्षण: संरचनात्मक स्थिरता, थकान शक्ति और स्थायित्व को सत्यापित करने के लिए दबाव में उतार-चढ़ाव और संयुक्त यांत्रिक तनाव का अनुकरण करता है।

फिटिंग शक्ति परीक्षण: सुरक्षित लगाव, रिसाव-जकड़न और उच्च स्तर की संरचनात्मक सुरक्षा सुनिश्चित करने के लिए वेल्ड और कनेक्शन असेंबली का तन्यता और भार परीक्षण।

प्रमुख अनुप्रयोग क्षेत्र

1. ऊर्जा क्षेत्र: बिजली उत्पादन उपकरण, भाप परिवहन प्रणाली, एलएनजी उपकरण और ऊर्जा बुनियादी ढांचा परियोजनाएं।

2. रासायनिक उद्योग: रासायनिक उत्पादन संयंत्र, संक्षारक मीडिया (एसिड, क्षार) का परिवहन, और रासायनिक संयंत्र पाइपिंग सिस्टम।

3. एचवीएसी सिस्टम: हीटिंग, वेंटिलेशन और एयर कंडीशनिंग उपकरण; औद्योगिक बॉयलर; और वेंटिलेशन और हीटिंग सिस्टम का निर्माण।

4. परिशुद्धता विनिर्माण: खाद्य प्रसंस्करण, दवा निर्माण, और परिशुद्धता उपकरणों में द्रव परिवहन।

5. यांत्रिक उपकरण: पंप और कंप्रेसर कनेक्शन, हाइड्रोलिक सिस्टम और औद्योगिक उपकरण पाइपिंग।

औद्योगिक अनुप्रयोग उदाहरण

उदाहरण 1: सेमीकंडक्टर विनिर्माण संयंत्र में शीतलन प्रणाली पाइपलाइन का उन्नयन

एक बड़ी सेमीकंडक्टर वेफर विनिर्माण सुविधा को उच्च तापमान और उपकरण कंपन के कारण मानक पीवीसी कूलिंग होज़ के समय से पहले खराब होने और टूटने की समस्या का सामना करना पड़ा। उन्हें JIDONGDA DN85 304 स्टेनलेस स्टील वायर-ब्रेडेड मेटल होसेस से बदलने के बाद, सिस्टम ±30 मिमी के थर्मल विस्तार/संकुचन शिफ्ट को समायोजित कर सकता है; होसेस ने उपकरण के कंपन को प्रभावी ढंग से अवशोषित कर लिया और पानी के रिसाव और सामग्री के क्षरण से संबंधित मुद्दों को पूरी तरह से हल कर दिया। उपकरण बिना किसी रिसाव या संरचनात्मक क्षति के 27 महीनों तक लगातार चलता रहा, जिससे उत्पादन प्रक्रिया की स्थिरता में उल्लेखनीय वृद्धि हुई।

उदाहरण 2: एक रासायनिक संयंत्र में उच्च तापमान वाली भाप परिवहन परियोजना

दक्षिणपूर्व चीन में एक रासायनिक संयंत्र 280 डिग्री सेल्सियस पर भाप पाइपलाइनों का संचालन करता था जो लगातार थर्मल विस्तार और संकुचन चक्र के अधीन थे। पारंपरिक कठोर पाइपों में स्ट्रेस क्रैकिंग का खतरा था, जबकि मानक होज़ों में उच्च तापमान और दबाव के प्रति पर्याप्त प्रतिरोध का अभाव था। परियोजना में कस्टम-निर्मित JIDONGDA डबल-लेयर वायर-ब्रेडेड मेटल होसेस का उपयोग किया गया। उनके उच्च ताप प्रतिरोध और विस्थापन की भरपाई करने की क्षमता के कारण, होज़ एक वर्ष तक रिसाव-मुक्त रूप से संचालित हुए, जिससे रखरखाव की आवृत्ति काफी हद तक कम हो गई और परिचालन लागत भी कम हो गई।

तकनीकी निर्देश

अक्सर पूछे जाने वाले प्रश्नों

Q1: JIDONGDA धातु होज़ के लिए कौन से स्टेनलेस स्टील ग्रेड का उपयोग किया जाता है, और मैं सही का चयन कैसे करूँ?

उत्तर: हम तीन मानक सामग्री प्रदान करते हैं: 304, 316, और 316L। ग्रेड 304 लागत और प्रदर्शन का इष्टतम संतुलन प्रदान करता है, जो इसे सामान्य औद्योगिक अनुप्रयोगों (पानी, गैस) के लिए उपयुक्त बनाता है; ग्रेड 316 अम्लीय और क्षारीय वातावरण में बेहतर संक्षारण प्रतिरोध प्रदान करता है, जो इसे रासायनिक उद्योग और समुद्री अनुप्रयोगों के लिए आदर्श बनाता है; ग्रेड 316एल एक अति-निम्न कार्बन सामग्री है जिसे अत्यधिक आक्रामक वातावरण और अत्यधिक उच्च तापमान पर उपयोग के लिए डिज़ाइन किया गया है। अन्य सामग्रियों का उपयोग करके विनिर्माण अनुरोध पर उपलब्ध है।

Q2: क्या JIDONGDA स्टील वायर ब्रेडेड मेटल होसेस का उपयोग विस्तारित अवधि में उच्च तापमान वाली भाप के परिवहन के लिए किया जा सकता है?

उत्तर: हाँ, वे कर सकते हैं। यह उत्पाद उच्च तापमान संचालन के लिए अनुकूलित है और -196°C से +600°C के तापमान रेंज के भीतर भाप और उच्च तापमान मीडिया के परिवहन के लिए उपयुक्त है। डबल-लेयर स्टील वायर ब्रैड उच्च दबाव के तहत स्थिरता सुनिश्चित करता है, जबकि सटीक वेल्डिंग भाप रिसाव को रोकता है; उत्पाद का व्यापक रूप से औद्योगिक बॉयलरों और पावर प्लांट स्टीम सिस्टम में उपयोग किया जाता है, जो विश्वसनीय और टिकाऊ प्रदर्शन सुनिश्चित करता है।

Q3: क्या जिडोंगडा धातु की नली के लिए कस्टम विनिर्माण की पेशकश करता है?

उत्तर: हाँ, हम कस्टम डिज़ाइन और विनिर्माण सेवाओं की एक पूरी श्रृंखला प्रदान करते हैं। नली की लंबाई, ब्रैड परतों की संख्या, अंत फिटिंग प्रकार और उत्पाद डिज़ाइन सभी को विशिष्ट पाइपिंग लेआउट के साथ-साथ दबाव, तापमान और मीडिया आवश्यकताओं के अनुरूप बनाया जा सकता है। अपनी स्वयं की उत्पादन सुविधाओं और योग्य इंजीनियरों की एक टीम का लाभ उठाते हुए, हम जटिल औद्योगिक परियोजनाओं की एक विस्तृत श्रृंखला के लिए सभी स्थापना और परिचालन आवश्यकताओं को पूरा करने के लिए डिज़ाइन किए गए व्यापक समाधान प्रदान करते हैं।
