स्टेनलेस स्टील ब्रेडेड नली

JIDONGDA स्टेनलेस स्टील ब्रेडेड होज़ एक उच्च प्रदर्शन वाली लचीली पाइपिंग असेंबली है जिसमें एक नालीदार स्टेनलेस स्टील कोर और एक बाहरी सुदृढ़ीकरण ब्रैड शामिल है। आंतरिक नालीदार संरचना लचीलापन प्रदान करती है, जिससे विभिन्न कोणों पर विस्थापन और झुकने की अनुमति मिलती है, जबकि बाहरी चोटी रेडियल विस्तार को प्रतिबंधित करती है और लचीलेपन और संरचनात्मक अखंडता के बीच एक आदर्श संतुलन बनाते हुए दबाव और तनाव के प्रतिरोध को महत्वपूर्ण रूप से बढ़ाती है। औद्योगिक पाइपिंग में एक महत्वपूर्ण सुरक्षा घटक के रूप में, यह उत्पाद कठोर पाइपिंग (जैसे क्रैकिंग, रिसाव और थकान विफलता) के सामान्य मुद्दों को रोकता है, जिससे कठिन परिस्थितियों में दीर्घकालिक, स्थिर सिस्टम संचालन सुनिश्चित होता है।

मुख्य डिज़ाइन विशेषताएँ

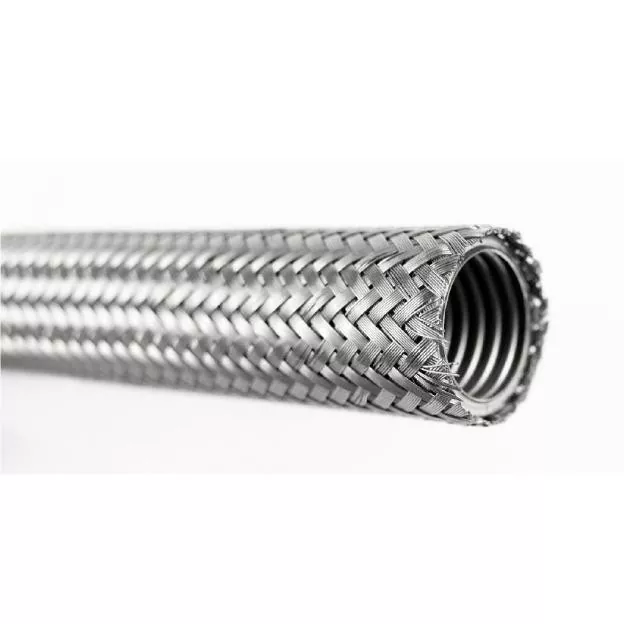

1. नालीदार धातु की नली

नली का निर्माण 304 या 316 एल ग्रेड स्टेनलेस स्टील से सटीक निर्माण का उपयोग करके किया जाता है और इसमें उत्कृष्ट लोचदार विरूपण विशेषताओं के साथ एक समान नालीदार संरचना होती है। यह सीमित स्थानों में जटिल पाइपिंग को रूट करने के लिए उपयुक्त है और ऑपरेटिंग मीडिया की एक विस्तृत श्रृंखला के साथ संगत है।

2. डबल-लेयर मेटल ब्रैड

नली का शरीर घने स्टेनलेस स्टील ब्रैड द्वारा संरक्षित है (उच्च-घनत्व बहु-परत ब्रेडिंग विकल्प उपलब्ध हैं)। यह डिज़ाइन दबाव और तन्य भार को समान रूप से वितरित करता है, जिससे प्रभाव और टूटने के लिए उच्च प्रतिरोध सुनिश्चित होता है।

3. कनेक्शन समाप्त करें

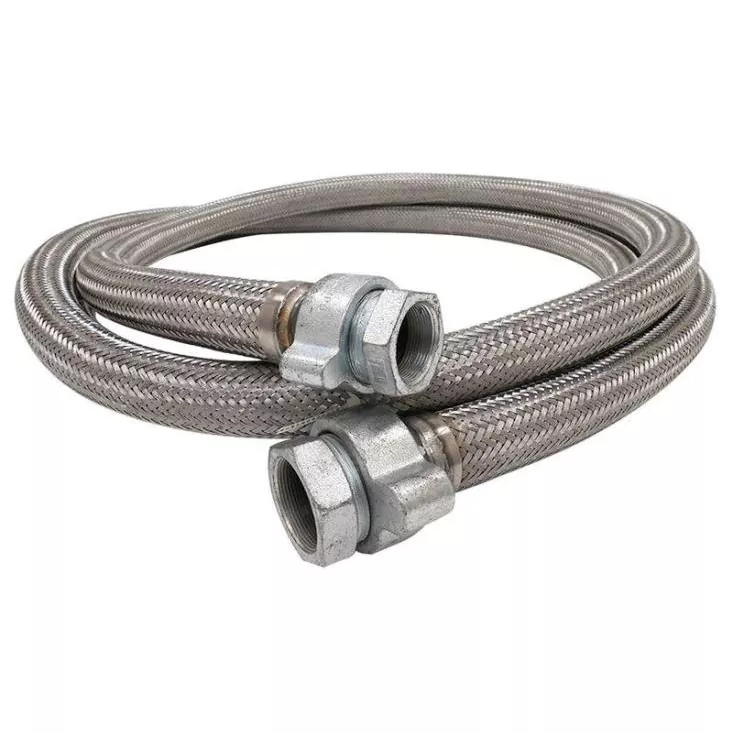

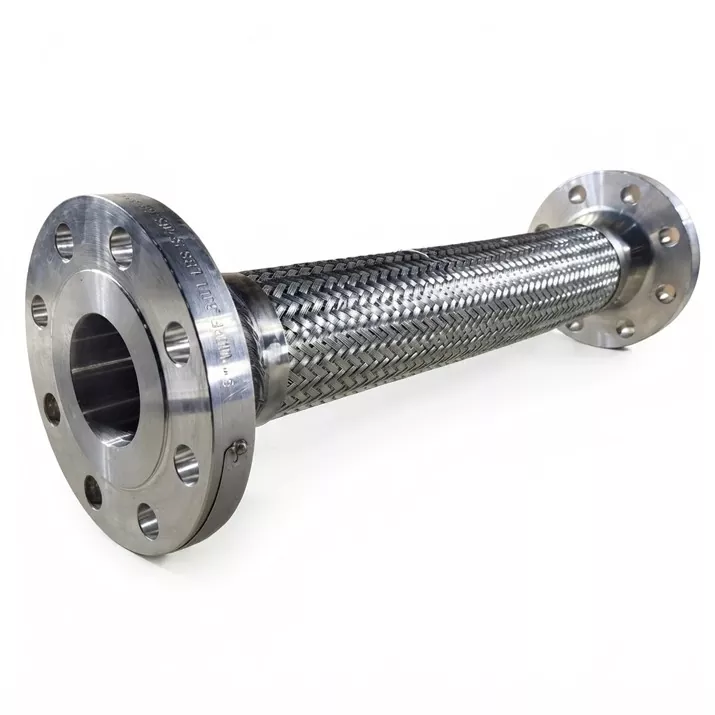

मानक कनेक्शन विकल्पों में वेल्डिंग, फ्लैंज और थ्रेडेड फिटिंग शामिल हैं, जो सामान्य औद्योगिक पाइपिंग सिस्टम के साथ अनुकूलता सुनिश्चित करते हैं, स्थापना में आसानी और अनुप्रयोग में उच्च बहुमुखी प्रतिभा सुनिश्चित करते हैं।

4. सुरक्षात्मक कोटिंग

जंग रोधी कोटिंग्स उपलब्ध हैं जो कठोर परिचालन स्थितियों (उदाहरण के लिए, समुद्री वातावरण, अत्यधिक आक्रामक वातावरण, नमक स्प्रे एक्सपोज़र) के लिए अनुकूलित हैं, जिससे उत्पाद की सेवा जीवन बढ़ जाता है।

आवेदन के मुख्य क्षेत्र

विभिन्न उद्योगों में उपयोग के लिए उपयुक्त; प्रमुख अनुप्रयोगों में शामिल हैं: उच्च दबाव, उच्च तापमान द्रव परिवहन पाइपिंग; पावर बॉयलर और हीट एक्सचेंज उपकरण; रासायनिक प्रसंस्करण संयंत्रों में संक्षारक मीडिया के लिए पाइपिंग; जहाज निर्माण में कंपन अलगाव और विस्थापन मुआवजा प्रणाली; उच्च तापमान धातुकर्म उपकरणों के लिए परिसंचरण प्रणाली; और एचवीएसी सिस्टम में थर्मल विस्तार और संकुचन मुआवजा।

मुख्य उत्पाद विशेषताएँ

1. ब्रेडेड सुदृढीकरण संरचना बेहतर दबाव और तन्य प्रतिरोध प्रदान करती है, जो पाइपलाइन के उभार या टूटने को प्रभावी ढंग से रोकती है।

2. असाधारण लचीलापन, जटिल पाइपिंग कॉन्फ़िगरेशन में उपयोग को सक्षम करना और मल्टी-प्लेन विस्थापन और झुकने को समायोजित करना।

3. अत्यधिक तापमान (उच्च और निम्न दोनों) और उच्च दबाव का प्रतिरोध; कठोर परिचालन स्थितियों के तहत स्थिर प्रदर्शन बनाए रखता है।

4. कंपन और थकान प्रतिरोध, पाइपलाइन विफलता की संभावना को काफी कम करता है और सिस्टम सेवा जीवन का विस्तार करता है।

5. उच्च पर्यावरणीय अनुकूलनशीलता; औद्योगिक और समुद्री वातावरण, साथ ही अत्यधिक संक्षारक सेटिंग्स में संचालन के लिए उपयुक्त।

6. विश्वसनीय सीलिंग डिज़ाइन, मीडिया रिसाव के जोखिम को प्रभावी ढंग से कम करना और पाइपलाइन सुरक्षा को बढ़ाना।

अनुकूलन विकल्प

विशिष्ट परिचालन स्थितियों के अनुकूलता: 316L स्टेनलेस स्टील का उपयोग; उच्च-घनत्व डबल- या मल्टी-लेयर ब्रेडिंग; प्रतिस्थैतिक या प्रवाहकीय विन्यास; बाहरी थर्मल इन्सुलेशन जैकेट; विभिन्न कनेक्शन प्रकार; समुद्री-ग्रेड विरोधी जंग कोटिंग; अति-उच्च तापमान (600 डिग्री सेल्सियस से अधिक) के लिए संस्करण; और वैक्यूम सेवा के लिए डिज़ाइन को सुदृढ़ किया गया।

मुख्य उत्पाद लाभ

1. लट सुदृढीकरण की ताकत के साथ नालीदार तत्व के लचीलेपन का संयोजन करने वाला समग्र डिजाइन, लचीलेपन और संरचनात्मक विश्वसनीयता के बीच संतुलन सुनिश्चित करता है।

2. दबाव और थकान भार के प्रति उच्च प्रतिरोध, दीर्घकालिक, निरंतर और स्थिर संचालन सुनिश्चित करना।

3. अत्यधिक तापमान की एक विस्तृत श्रृंखला के लिए उपयुक्तता और विविध ऑपरेटिंग वातावरण के साथ उत्कृष्ट अनुकूलता।

4. औद्योगिक-ग्रेड गुणवत्ता और न्यूनतम रखरखाव आवश्यकताएं, जिसके परिणामस्वरूप परिचालन लागत कम होती है।

5. मान्यता प्राप्त उद्योग मानकों का अनुपालन, उत्पाद को दुनिया भर में अधिकांश इंजीनियरिंग परियोजनाओं के लिए उपयुक्त बनाता है।

इंजीनियरिंग परियोजनाओं में व्यावहारिक अनुप्रयोग के उदाहरण

उदाहरण 1: तटीय तेल रिफाइनरी में उच्च तापमान वाली पाइपलाइन को फिर से लगाना

एक तटीय तेल रिफाइनरी को अपनी उच्च तापमान वाली तेल और गैस पाइपलाइनों में बार-बार रिसाव और दरार का सामना करना पड़ा, जो सल्फर युक्त मीडिया से थर्मल विस्तार/संकुचन और जंग के कारण हुआ। परियोजना में 316L स्टेनलेस स्टील से बने JIDONGDA डबल-लेयर मेटल होज़ का उपयोग किया गया, जिसमें टाइट ब्रेडिंग और एक समुद्री-ग्रेड एंटी-जंग कोटिंग शामिल है। 24 महीनों के संचालन के दौरान, उपकरण ने बिना किसी रिसाव के ±50 मिमी के अक्षीय विस्थापन के लिए विश्वसनीय रूप से मुआवजा दिया, जबकि रखरखाव आवृत्ति 80% कम हो गई थी।

उदाहरण 2: एक अपतटीय प्लेटफ़ॉर्म शीतलन पाइपलाइन प्रणाली में कंपन अवमंदन

दक्षिण पूर्व एशिया में एक अपतटीय प्लेटफॉर्म पर समुद्री जल शीतलन पाइपलाइन के लिए उपकरण कंपन, ज्वारीय विस्थापन और समुद्री जल क्षरण के लिए उच्च प्रतिरोध की आवश्यकता होती है। परियोजना में नमक-स्प्रे प्रतिरोधी सुरक्षात्मक कोटिंग के साथ एक कस्टम-निर्मित JIDONGDA वैक्यूम-प्रबलित स्टेनलेस स्टील ब्रेडेड नली का उपयोग किया गया। तीन साल के निरंतर संचालन के बाद, इकाई में जंग या विरूपण का कोई संकेत नहीं दिखता है, यह कंपन डंपिंग और लचीली पाइपलाइन विस्थापन मुआवजे की आवश्यकताओं को पूरी तरह से पूरा करती है।

अक्सर पूछे जाने वाले प्रश्नों

प्रश्न 1: जिडोंगडा स्टेनलेस स्टील ब्रेडेड होज़ के लिए ऑपरेटिंग तापमान सीमा क्या है?

उत्तर 1: मानक 304 स्टेनलेस स्टील मॉडल -200°C से 450°C की सीमा के भीतर संचालित होता है; अल्ट्रा-उच्च तापमान वाले संस्करण 600 डिग्री सेल्सियस से अधिक की स्थितियों का सामना करते हैं, जबकि वैक्यूम-प्रबलित मॉडल कम तापमान वाले मीडिया के परिवहन के लिए उपयुक्त होते हैं। फैक्ट्री छोड़ने से पहले, सभी उत्पाद उच्च तापमान और उच्च दबाव साइक्लिंग परीक्षण से गुजरते हैं।

प्रश्न 2: मैं 304 और 316एल स्टेनलेस स्टील के बीच कैसे चयन करूं?

उत्तर 2: 304 स्टेनलेस स्टील लागत और प्रदर्शन का इष्टतम संतुलन प्रदान करता है और मानक, गैर-आक्रामक मीडिया जैसे ताजे पानी, भाप और हवा के लिए उपयुक्त है। 316L स्टेनलेस स्टील बेहतर संक्षारण और ऑक्सीकरण प्रतिरोध प्रदान करता है, जो इसे रासायनिक एसिड या क्षार, या समुद्री नमक स्प्रे के संपर्क में आने वाले आक्रामक वातावरण के लिए पसंदीदा विकल्प बनाता है।

प्रश्न 3: क्या गैर-मानक आयामों और कनेक्शन प्रकारों वाले उत्पादों को ऑर्डर करना संभव है?

उत्तर 3: हाँ. JIDONGDA विशिष्ट परिचालन स्थितियों के अनुरूप अनुकूलित समाधान प्रदान करता है - जिसमें नली की लंबाई और व्यास, ब्रैड परतों की संख्या और कनेक्शन प्रकार (फ़्लैंग्ड, थ्रेडेड, वेल्डेड, आदि) शामिल हैं - जो ग्राहकों की आवश्यकताओं का सटीक अनुपालन सुनिश्चित करता है।
