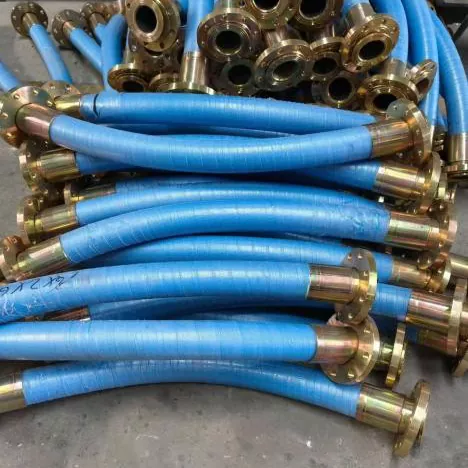

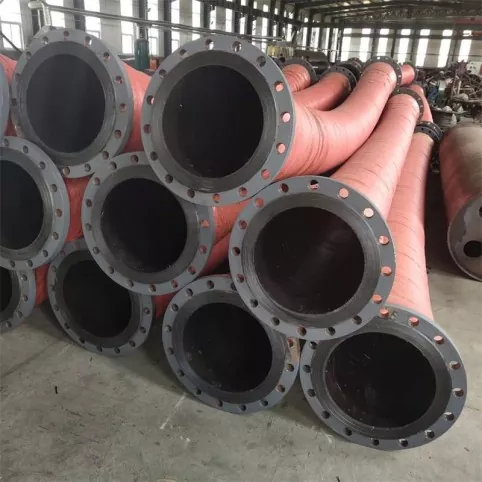

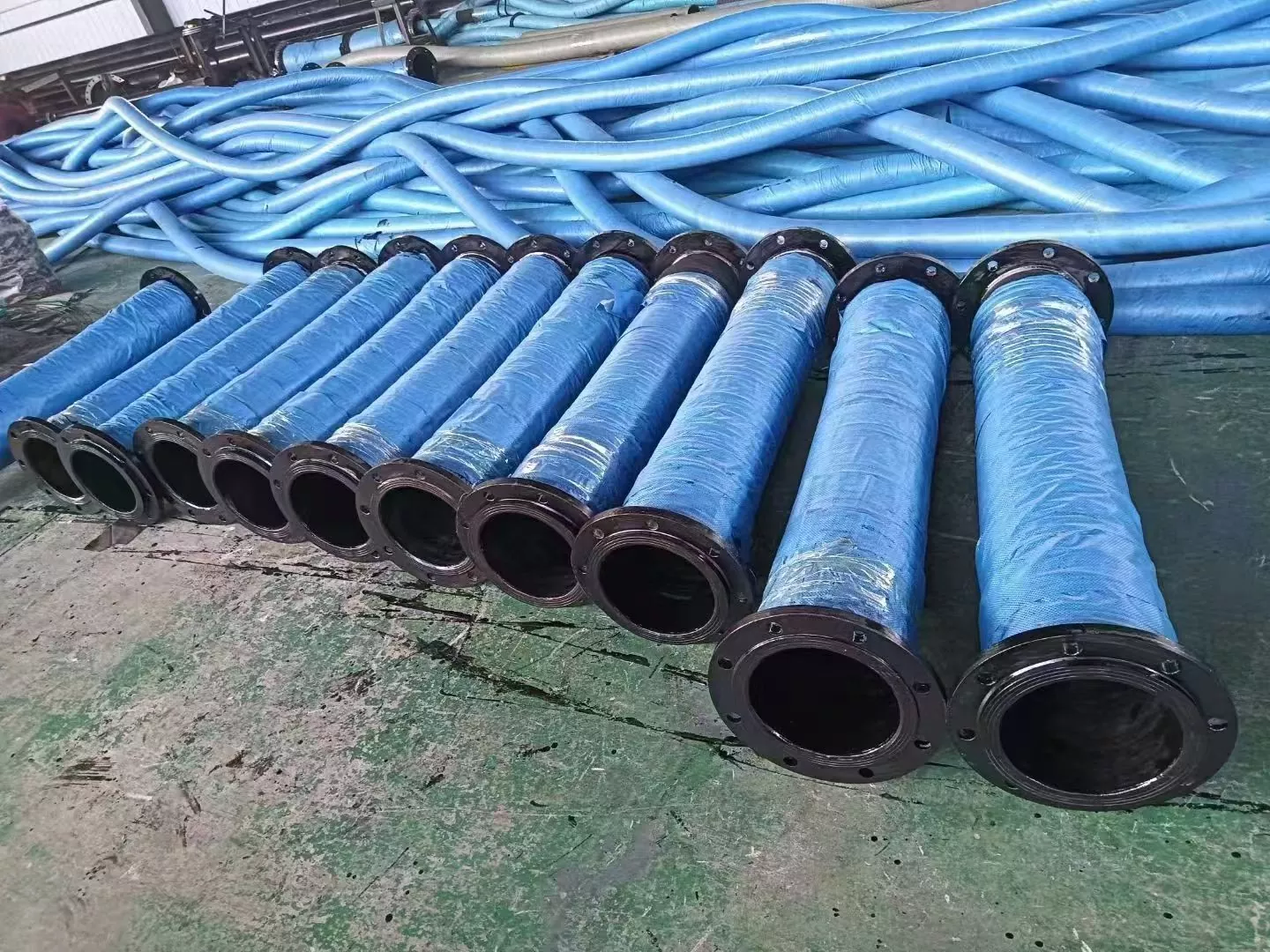

बड़े व्यास की सक्शन और डिस्चार्ज फ़्लैंज्ड रबर की नली

बड़े व्यास वाला सक्शन और डिस्चार्ज फ़्लैंग्ड रबर नली एक प्रकार की औद्योगिक नली है जिसका उपयोग बड़े प्रवाह वाले मीडिया के लचीले परिवहन के लिए किया जाता है। यह मुख्य रूप से स्थिर पाइपलाइनों और पंपों, उपकरणों या चल पाइपलाइन प्रणालियों के बीच कनेक्शन, विस्थापन और सक्शन/डिस्चार्ज स्थिति अनुकूलन को हल करता है।

मौजूदा उत्पाद जानकारी के अनुसार, इस श्रृंखला का उपयोग मुख्य रूप से पानी, समुद्री जल, घोल, खनिज घोल, रेत, बजरी, अवशेष और कुछ औद्योगिक तरल पदार्थ पहुंचाने के लिए किया जाता है।

JIDONGDA होज़ ग्राहकों के विनिर्देशों, तकनीकी मापदंडों, चित्रों या वास्तविक परिचालन स्थितियों के अनुसार उत्पादों को कॉन्फ़िगर कर सकता है।

खरीदारी के दौरान, यह सुनिश्चित करने के लिए अंदर के व्यास, लंबाई, काम के दबाव, वैक्यूम दबाव, माध्यम, तापमान और निकला हुआ किनारा मानक की पुष्टि करने की सिफारिश की जाती है ताकि नली की संरचना वास्तविक पाइपलाइन प्रणाली से मेल खाए।

मुख्य रूप से सकारात्मक दबाव संदेश देने के लिए उपयोग की जाने वाली सामान्य होज़ों की तुलना में, यह उत्पाद संरचना में एक सर्पिल स्टील वायर समर्थन विकल्प जोड़ता है, जो सक्शन और वैक्यूम अनुप्रयोगों के लिए समर्थन प्रदान कर सकता है।

मल्टी-लेयर फैब्रिक/कॉर्ड फैब्रिक सुदृढीकरण परत का उपयोग काम के दबाव को झेलने के लिए किया जाता है, जबकि आंतरिक रबर और बाहरी रबर का चयन माध्यम, तापमान और ऑपरेटिंग वातावरण के अनुसार किया जाता है।

कार्य सिद्धांत और संरचनात्मक संयोजन

बड़े व्यास की सक्शन और डिस्चार्ज फ़्लैंग्ड रबर नली निम्नलिखित के संयोजन के माध्यम से मीडिया परिवहन प्राप्त करती है:

भीतरी रबर परत + सुदृढीकरण परत + सर्पिल स्टील वायर फ्रेमवर्क (मॉडल कॉन्फ़िगरेशन के अनुसार) + बाहरी रबर परत + अंतिम फ्लैंज

डिस्चार्ज ऑपरेशन के दौरान, आंतरिक दबाव मुख्य रूप से सुदृढीकरण परत द्वारा समर्थित होता है।

सक्शन या वैक्यूम ऑपरेशन के दौरान, सर्पिल स्टील वायर ढांचा परिधीय समर्थन प्रदान करता है, जिससे नली के चपटे होने और ढहने के जोखिम को कम करने में मदद मिलती है।

अंतिम फ्लैंग्स का उपयोग पंप, वाल्व, पाइपलाइन और अन्य उपकरणों के साथ बोल्टेड कनेक्शन के लिए किया जाता है।

फ़्लैंज विनिर्देशों की पुष्टि ऑन-साइट पाइपलाइन मानकों या ग्राहक चित्रों के अनुसार की जा सकती है, जिससे बेमेल कनेक्शन आयामों के कारण होने वाली स्थापना समस्याओं को कम किया जा सकता है।

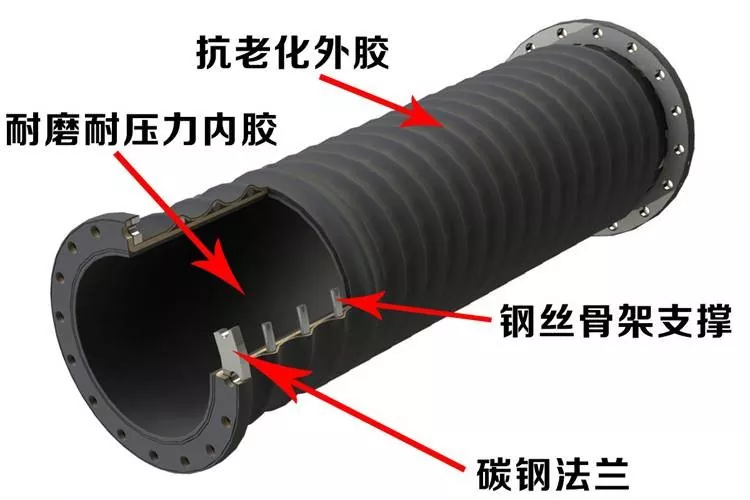

उत्पाद संरचना चित्रण

संरचना: पहनने के लिए प्रतिरोधी आंतरिक रबर, सुदृढीकरण परत, सर्पिल स्टील वायर फ्रेमवर्क, बाहरी रबर और कार्बन स्टील निकला हुआ किनारा

मुख्य संरचना विवरण

• भीतरी रबर परत:
संदेशवाहक माध्यम से सीधे संपर्क करता है। उपयुक्त रबर सामग्री का चयन पानी, घोल, खनिज घोल, रेत और बजरी जैसे मीडिया के साथ-साथ वास्तविक परिचालन स्थितियों के अनुसार किया जा सकता है।

• प्रबलित कपड़ा परत:
मुख्य दबाव भार को झेलने के लिए मल्टी-लेयर कॉर्ड फैब्रिक/फैब्रिक सुदृढीकरण संरचना का उपयोग करता है।

• सर्पिल स्टील वायर फ्रेमवर्क:
सक्शन या वैक्यूम कन्वेयरिंग की आवश्यकता वाले संरचनात्मक समाधानों के लिए उपयोग किया जाता है, जो नली बॉडी के लिए समर्थन प्रदान करता है।

• बाहरी रबर परत:
बाहरी सुरक्षा प्रदान करता है और इसे उम्र बढ़ने के प्रतिरोध, घर्षण प्रतिरोध और बाहरी परिचालन स्थितियों के अनुसार चुना जा सकता है।

• अंत निकला हुआ किनारा:
कार्बन स्टील या स्टेनलेस स्टील फ्लैंज से सुसज्जित किया जा सकता है और ग्राहक मानकों, आयामों या चित्रों के अनुसार मिलान किया जा सकता है।

प्रमुख लाभ

बड़े व्यास का संदेश:
विभिन्न बड़े व्यास विनिर्देशों में उपलब्ध, बड़े प्रवाह वाले मीडिया परिवहन के लिए उपयुक्त। तकनीकी आवश्यकताओं के अनुसार वास्तविक उपलब्ध व्यास सीमा की पुष्टि की जाएगी।

सक्शन और डिस्चार्ज अनुकूलनशीलता:
संरचनात्मक विन्यास के अनुसार, इसका उपयोग मीडिया सक्शन, डिस्चार्ज या संयुक्त सक्शन और डिस्चार्ज संदेश के लिए किया जा सकता है।

सुविधाजनक निकला हुआ किनारा कनेक्शन:
फ्लैंज को जीबी, डीआईएन, एएनएसआई, जेआईएस, एएसएमई और ग्राहक चित्र जैसे सामान्य मानकों के अनुसार कॉन्फ़िगर किया जा सकता है।

वैकल्पिक पहनने-प्रतिरोधी समाधान:
घोल, खनिज घोल, रेत और बजरी जैसे अपघर्षक मीडिया के लिए, पहनने की स्थिति के अनुसार उपयुक्त आंतरिक रबर और सुदृढीकरण संरचनाओं का चयन किया जा सकता है।

लचीला कनेक्शन:
रबर की नली कुछ झुकने और विस्थापन अनुकूलन क्षमता प्रदान करती है, जो उपकरण कंपन, पाइपलाइन विस्थापन और स्थापना विचलन स्थितियों के लिए उपयुक्त है।

कार्य स्थितियों के अनुसार अनुकूलित:
व्यास, लंबाई, दबाव, वैक्यूम दबाव, तापमान, रबर सामग्री, निकला हुआ किनारा विनिर्देशों और रंग के आधार पर OEM और गैर-मानक अनुकूलन उपलब्ध हैं।

तकनीकी निर्देश

निम्नलिखित पैरामीटर मौजूदा उत्पाद जानकारी से संकलित किए गए हैं। चूंकि विभिन्न व्यास, संरचनाएं, लंबाई और परिचालन स्थितियां अंतिम प्रदर्शन को प्रभावित कर सकती हैं, इसलिए औपचारिक खरीद के लिए पुष्टि किए गए तकनीकी पैरामीटर/चित्र मान्य होंगे।

विशिष्टता पुष्टिकरण नोट:
मूल उत्पाद जानकारी में दो अलग-अलग व्यास सीमा विवरण शामिल हैं: "DN100-DN1000" और "DN100-DN2000", जबकि वर्तमान पैरामीटर तालिका DN500 तक सूचीबद्ध है। वेबसाइट पर असंगत जानकारी से बचने के लिए, प्रकाशन से पहले वास्तविक उत्पादन और आपूर्ति क्षमताओं के अनुसार अंतिम बड़े व्यास आपूर्ति रेंज की पुष्टि करने की अनुशंसा की जाती है।

अनुप्रयोग परिदृश्य

खनन

खनिज घोल, अवशेष और घोल युक्त कणों को पहुंचाने के लिए उपयोग किया जाता है।

अत्यधिक अपघर्षक मीडिया के लिए, आंतरिक रबर सामग्री और सुदृढीकरण संरचना का चयन कण आकार, एकाग्रता, प्रवाह दर और दबाव के अनुसार किया जाना चाहिए।

निकर्षण

ड्रेजिंग जहाजों, स्लरी पंप, मिट्टी निर्वहन पाइपलाइनों और कुछ पानी के नीचे परिवहन प्रणालियों के लिए उपयुक्त।

इसका उपयोग घोल, कीचड़, रेत और अन्य सामग्रियों के चूषण और निर्वहन के लिए किया जा सकता है।

बंदरगाह एवं टर्मिनल

बड़े व्यास क्षमता और लचीले कनेक्शन की आवश्यकता वाले तरल या सामग्री परिवहन प्रणालियों में उपयोग किया जाता है।

फ़्लैंज विनिर्देशों को ऑन-साइट कनेक्शन आवश्यकताओं के अनुसार कॉन्फ़िगर किया जा सकता है।

रेत और बजरी

रेत, बजरी, पानी-रेत मिश्रण, मोर्टार और अन्य कण युक्त सामग्री पहुंचाने के लिए उपयुक्त।

पहनने के लिए प्रतिरोधी संरचनाओं का चयन वास्तविक घर्षण स्थितियों के अनुसार किया जा सकता है।

इस्पात उद्योग

औद्योगिक पानी, घोल, खनिज घोल और कुछ औद्योगिक मीडिया परिवहन के लिए इस्तेमाल किया जा सकता है।

बड़े पैमाने के उपकरणों के बीच लचीली पाइपलाइन कनेक्शन के लिए भी उपयुक्त।

निर्माण इंजीनियरिंग

दबाव स्तर, मध्यम और संरचनात्मक विन्यास के अनुसार, इसे तरल या सामग्री परिवहन के लिए निर्माण उपकरण और इंजीनियरिंग परियोजनाओं में लागू किया जा सकता है।

औद्योगिक सामग्री स्थानांतरण

ऊर्जा, जल उपचार और इंजीनियरिंग उपकरण जैसे औद्योगिक संदेश प्रणालियों के लिए उपयुक्त।

मीडिया और वास्तविक परिचालन स्थितियों के अनुसार अनुकूलित समाधान उपलब्ध हैं।

चयन मार्गदर्शिका और खरीदारी की पुष्टि

बड़े व्यास वाले सक्शन और डिस्चार्ज फ़्लैंग्ड रबर नली को खरीदते समय, केवल आंतरिक व्यास के आधार पर उद्धरण देने की अनुशंसा नहीं की जाती है।

सक्शन और डिस्चार्ज होसेस के लिए, वैक्यूम दबाव, मध्यम घर्षण, तापमान और निकला हुआ किनारा कनेक्शन आवश्यकताएं अंतिम संरचना विन्यास और सेवा प्रदर्शन को प्रभावित करेंगी।

• पहले संदेश देने वाले माध्यम की पुष्टि करें:
पानी, समुद्री जल, घोल, खनिज घोल, अवशेष, रेत, बजरी या अन्य औद्योगिक मीडिया।

• कार्य स्थितियों की पुष्टि करें:
प्रवाह दर, कार्यशील दबाव, कार्यशील वैक्यूम दबाव, मध्यम तापमान, मध्यम सांद्रता और कण आकार।

• स्थापना आवश्यकताओं की पुष्टि करें:
भीतरी व्यास, लंबाई, झुकने/विस्थापन की आवश्यकताएं, निकला हुआ किनारा मानक, निकला हुआ किनारा आयाम और सीलिंग सतह का प्रकार।

• खनिज घोल, अवशेष और रेत/बजरी जैसे उच्च घर्षण अनुप्रयोगों के लिए:
पहनने के लिए प्रतिरोधी आंतरिक रबर समाधान की पुष्टि की जानी चाहिए।

• सक्शन या वैक्यूम संदेश देने वाले अनुप्रयोगों के लिए:
वैक्यूम दबाव स्तर निर्दिष्ट किया जाना चाहिए, और सर्पिल स्टील वायर ढांचे की आवश्यकता है या नहीं इसकी पुष्टि की जानी चाहिए।

• गैर-मानक परियोजनाओं के लिए:
तकनीकी पुष्टि के लिए चित्र, पुराने नली के नमूने या वास्तविक कनेक्शन आयाम प्रदान करने की अनुशंसा की जाती है।

परिचालन संबंधी सावधानियां

· काम का दबाव, वैक्यूम दबाव और तापमान पुष्टि किए गए नली मॉडल की स्वीकार्य सीमा से अधिक नहीं होना चाहिए। विशिष्ट सीमाएँ उत्पाद तकनीकी पुष्टि दस्तावेजों के अधीन होंगी।

· रेत और खनिज घोल जैसे अपघर्षक मीडिया को ले जाते समय, वास्तविक घिसाव की स्थिति के अनुसार उपयुक्त आंतरिक रबर संरचना का चयन किया जाना चाहिए, और नली बॉडी का नियमित रूप से निरीक्षण किया जाना चाहिए।

·फ्लैंज स्थापना से पहले, स्थापना के दौरान मजबूर संरेखण से बचने के लिए फ्लैंज मानक, बोल्ट छेद रिक्ति, सीलिंग सतह और बोल्ट कनेक्शन आयाम की जांच करें।

· सक्शन अनुप्रयोगों के लिए, वैक्यूम आवश्यकता और सर्पिल स्टील वायर सुदृढीकरण कॉन्फ़िगरेशन की पुष्टि की जानी चाहिए। यदि नली का असामान्य रूप से चपटा होना, ढहना या विरूपण होता है, तो नली का उपयोग बंद कर दें और परिचालन स्थितियों की जांच करें।

· स्थापना और परिवहन के दौरान, कनेक्शन भागों और नली बॉडी को होने वाले नुकसान को कम करने के लिए फ़्लैंज सिरों पर अनावश्यक प्रभाव, निचोड़ने या खींचने से बचें।

· विशेष रासायनिक मीडिया, उच्च तापमान वाले मीडिया या गैर-मानक परिचालन स्थितियों के लिए, खरीदने से पहले मध्यम संरचना और तापमान जैसी जानकारी प्रदान करें। तकनीकी कर्मी सामग्री अनुकूलता की पुष्टि करेंगे।

रखरखाव और सेवा जीवन प्रबंधन

बड़े व्यास वाले रबर होसेस का वास्तविक सेवा जीवन संदेशवाहक माध्यम, दबाव, वैक्यूम दबाव, तापमान, झुकने, स्थापना की स्थिति और उपयोग की आवृत्ति से संबंधित है।

इसलिए, रखरखाव पर ध्यान देना चाहिए:

नियमित निरीक्षण + परिचालन स्थिति रिकॉर्ड + असामान्य स्थितियों का समय पर प्रबंधन

· नियमित रूप से जांचें कि क्या बाहरी रबर परत में दरारें, असामान्य घिसाव, उभार या अन्य दृश्य क्षति है।

· जांच करें कि फ़्लैंज कनेक्शन क्षेत्र में ढीलापन, रिसाव या असामान्य विकृति है या नहीं।

· सक्शन और डिस्चार्ज संचालन के दौरान नली की स्थिति की जांच करें, असामान्य चपटेपन, ढहने या विरूपण पर ध्यान दें।

· खनिज घोल और रेत/बजरी जैसे अपघर्षक मीडिया के लिए, भविष्य के चयन अनुकूलन के संदर्भ के रूप में वास्तविक उपयोग के अनुसार पहनने की स्थिति को रिकॉर्ड करें।

· जब नली सेवा से बाहर हो, तो तेज वस्तुओं से लंबे समय तक संपीड़न से बचें। हैंडलिंग और भंडारण के दौरान, अनावश्यक झुकने और प्रभाव को कम करें।

· यदि असामान्य दबाव, स्पष्ट रिसाव, संरचनात्मक क्षति या असामान्य कनेक्शन होता है, तो नली का उपयोग बंद कर दें और तकनीकी निरीक्षण करें।

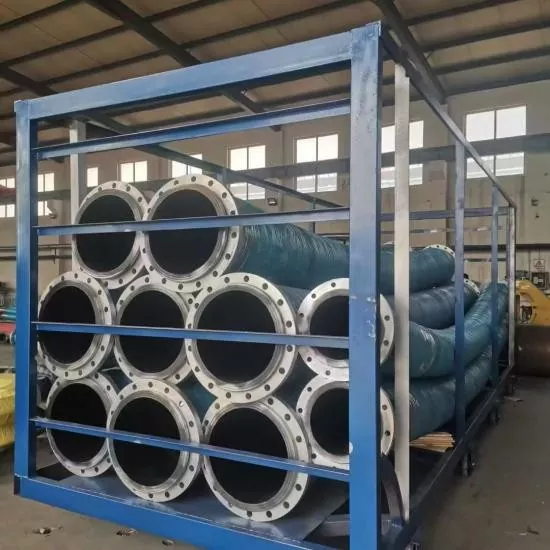

गुणवत्ता नियंत्रण एवं वितरण

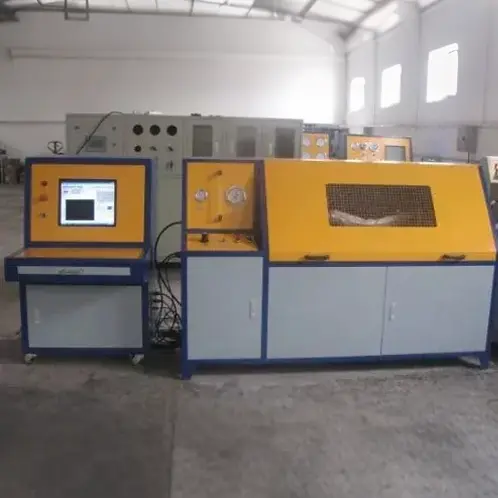

मौजूदा उत्पाद जानकारी के अनुसार, तैयार उत्पादों का निरीक्षण उत्पाद विनिर्देशों और ग्राहक आवश्यकताओं के अनुसार किया जा सकता है, जिनमें शामिल हैं:

· उपस्थिति

· भीतरी व्यास

· बहरी घेरा

· लंबाई

· निकला हुआ किनारा आयाम

· दबाव

· वैक्यूम/नकारात्मक दबाव

· कठोरता

· रबर का प्रदर्शन

यदि ग्राहकों के पास विशेष परीक्षण आवश्यकताएं हैं, तो ऑर्डर देने से पहले निरीक्षण वस्तुओं और स्वीकृति मानकों की पुष्टि की जानी चाहिए।

अनुकूलित उत्पादों के लिए, तकनीकी पुष्टि चरण के दौरान विशिष्टताओं, निकला हुआ किनारा आवश्यकताओं, दबाव स्तर, वैक्यूम दबाव, संदेश देने वाले माध्यम और वितरण आवश्यकताओं की पुष्टि की जा सकती है।

अक्सर पूछे जाने वाले प्रश्न

1. बड़े व्यास सक्शन और डिस्चार्ज रबर नली के लिए क्या विशिष्टताएँ उपलब्ध हैं?

वर्तमान पैरामीटर जानकारी में DN100, DN150, DN200, DN250, DN300, DN400 और DN500 मिमी सहित सामान्य आंतरिक व्यास सूचीबद्ध हैं। परियोजना की आवश्यकताओं के अनुसार बड़े आकार की तकनीकी रूप से पुष्टि की जा सकती है।

2. क्या नली पर फ्लैंज लगाए जा सकते हैं?

हाँ। उत्पाद फ्लैंज कनेक्शन का उपयोग करता है और जीबी, डीआईएन, एएनएसआई, जेआईएस, एएसएमई मानकों या ग्राहक चित्रों के अनुसार सुसज्जित किया जा सकता है।

3. क्या इसका उपयोग खनिज घोल और अवशेष परिवहन के लिए किया जा सकता है?

हाँ। घोल की सघनता, कण आकार, प्रवाह दर, दबाव और तापमान के अनुसार उपयुक्त पहनने-प्रतिरोधी संरचनाओं का चयन किया जा सकता है। अंतिम समाधान की पुष्टि वास्तविक परिचालन स्थितियों के अनुसार की जाएगी।

4. क्या इसका उपयोग ड्रेजिंग परियोजनाओं के लिए किया जा सकता है?

हाँ। नली का चयन ड्रेजिंग सिस्टम के माध्यम, दबाव, वैक्यूम आवश्यकताओं और स्थापना विधि के अनुसार किया जा सकता है।

5. क्या इसे चित्रों के अनुसार अनुकूलित किया जा सकता है?

हाँ। ग्राहक नली के शरीर और निकला हुआ किनारा संरचना की पुष्टि के लिए चित्र, नमूने या विस्तृत तकनीकी पैरामीटर प्रदान कर सकते हैं।

6. MOQ क्या है?

MOQ उत्पाद प्रकार, विनिर्देश, लंबाई और अनुकूलन आवश्यकताओं पर निर्भर करता है।

मानक उत्पाद छोटे-बैच की खरीदारी का समर्थन कर सकते हैं। कोटेशन के दौरान विशिष्ट मात्रा की पुष्टि की जाएगी।

7. क्या नमूने उपलब्ध कराए जा सकते हैं?

कुछ मानक उत्पाद नमूने या नमूना समर्थन प्रदान कर सकते हैं। नमूना लागत और परिवहन लागत की पुष्टि विशिष्ट उत्पाद और ऑर्डर स्थिति के अनुसार की जाएगी।

8. डिलीवरी का समय क्या है?

मानक उत्पादों के लिए आमतौर पर 7-20 कार्य दिवसों की आवश्यकता होती है।

अनुकूलित उत्पादों, बड़े व्यास वाले होज़ों और विशेष विशिष्टताओं के लिए, डिलीवरी समय की पुष्टि संरचना, मात्रा और उत्पादन आवश्यकताओं के अनुसार की जाएगी।

ऑर्डर देने से पहले एक स्पष्ट डिलीवरी शेड्यूल प्रदान किया जाएगा।

9. थोक ऑर्डर के लिए गुणवत्ता की गारंटी कैसे दी जाती है?

गुणवत्ता निरीक्षण उत्पाद विनिर्देशों और ग्राहकों की आवश्यकताओं के अनुसार किया जा सकता है, जिसमें उपस्थिति, आयाम, निकला हुआ किनारा, दबाव और वैक्यूम परीक्षण शामिल हैं।

खरीदने से पहले विशेष निरीक्षण वस्तुओं की पुष्टि की जानी चाहिए।
