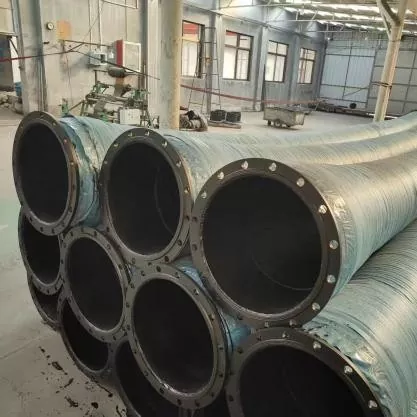

स्टील वायर सर्पिल प्रबलित बड़े व्यास रबर की नली

JIDONGDA स्टील वायर स्पाइरल प्रबलित बड़े व्यास रबर नली को उच्च दबाव, उच्च प्रवाह दर और महत्वपूर्ण प्रभाव भार वाले भारी-भरकम अनुप्रयोगों के लिए डिज़ाइन किया गया है। इसके निर्माण में उच्च-शक्ति वाले स्टील तार से बनी एक बहु-परत सुदृढीकरण संरचना है जो उच्च-प्रदर्शन मिश्रित रबर के साथ संयुक्त है; सभी घटक एकल उच्च-तापमान वल्कनीकरण प्रक्रिया के माध्यम से बनते हैं। यह खदानों, तटीय क्षेत्रों और खुली हवा में निर्माण स्थलों जैसे मांग वाले वातावरण में स्थिर और टिकाऊ प्रदर्शन सुनिश्चित करता है।

स्टील वायर सर्पिल प्रबलित बड़े व्यास रबर की नली उच्च भार वहन क्षमता के साथ उत्कृष्ट लचीलेपन को जोड़ती है। यह उपकरण के कंपन को अवशोषित करता है, इंस्टॉलेशन के गलत संरेखण और थर्मल विस्तार या संकुचन के लिए क्षतिपूर्ति करता है, और लगातार आंतरिक दबाव बढ़ने के साथ-साथ बाहरी प्रभावों का भी सामना करता है। मानक कपड़े-प्रबलित रबर होसेस की तुलना में, यह उत्पाद महत्वपूर्ण लाभ प्रदान करता है: वैक्यूम पतन का प्रतिरोध, आयामी स्थिरता (खींचने का प्रतिरोध), और उच्च पहनने का प्रतिरोध। यह इसे लंबी दूरी पर घोल और थोक सामग्री के परिवहन के लिए डिज़ाइन की गई बड़े पैमाने की औद्योगिक पाइपलाइनों का एक महत्वपूर्ण घटक बनाता है।

बहु-परत संरचना और प्रमुख लाभ

1. पहनने के लिए प्रतिरोधी आंतरिक कामकाजी परत

अत्यधिक पहनने के लिए प्रतिरोधी प्राकृतिक और सिंथेटिक रबर के मिश्रण से निर्मित, चिकनी आंतरिक परत प्रवाह प्रतिरोध को कम करती है। यह रेत और बजरी के कणों से कटाव और घर्षण को रोकता है, खनिज अयस्क, समुद्री गाद और राख जमा जैसी सामग्रियों के संपर्क में आने पर आंतरिक दीवार के घिसाव को धीमा कर देता है।

2. सर्पिल इस्पात तार सुदृढीकरण परत

उच्च शक्ति वाले स्टील के तार की कई किस्में एक निश्चित कोण पर सर्पिल रूप से लपेटी जाती हैं, जिससे प्राथमिक भार वहन करने वाला ढाँचा बनता है जो चार प्रमुख कार्य करता है:

- रेटेड दबाव बढ़ाता है

- नकारात्मक दबाव के प्रति उच्च प्रतिरोध सुनिश्चित करता है, सक्शन ऑपरेशन के दौरान पतन को रोकता है

- दबाव में नली बॉडी के रेडियल विस्तार को सीमित करता है

- समग्र संरचनात्मक स्थिरता और प्रभाव प्रतिरोध को बढ़ाता है

3. मध्यवर्ती बफर परत

सुदृढीकरण परत और बाहरी रबर आवरण के बीच स्थित एक लोचदार रबर परत; यह तात्कालिक दबाव वृद्धि के प्रभाव को नष्ट कर देता है, परत पृथक्करण के जोखिम को कम करता है, और लंबे समय तक चक्रीय द्रव पंपिंग के दौरान थकान प्रतिरोध में काफी सुधार करता है।

4. मौसम प्रतिरोधी बाहरी सुरक्षात्मक परत

एक संशोधित, उम्र बढ़ने-प्रतिरोधी बाहरी रबर कवर को विभिन्न बाहरी कारकों का सामना करने के लिए डिज़ाइन किया गया है: पर्यावरणीय जोखिम से यूवी क्षरण, औद्योगिक क्षेत्रों में ओजोन टूटना, तटीय क्षेत्रों में नमक स्प्रे संक्षारण, और उठाने और स्थापना के दौरान यांत्रिक घर्षण।

प्रमुख अनुप्रयोग क्षेत्र

1. खनन उद्योग परिवहन प्रणालियाँ: खनिज घोल, अवशेष, कोयला घोल और प्रसंस्करण सामग्री का परिवहन; उच्च-रेत-सामग्री वाले घोल को पंप करने और वैक्यूम संचालन के लिए उपयुक्त।

2. पोर्ट ड्रेजिंग और भूमि पुनर्ग्रहण: समुद्री रेत, नदी गाद के परिवहन और सामग्री भरने के लिए ड्रेज पाइपलाइनों के साथ उपयोग किया जाता है; अपतटीय परिचालन के लिए फ्लोटिंग पाइपलाइन कॉन्फ़िगरेशन उपलब्ध है।

3. तेल और गैस उद्योग: ड्रिलिंग मिट्टी, औद्योगिक परिसंचारी तरल पदार्थ और संबंधित सामग्रियों का परिवहन।

4. इंजीनियरिंग मशीनरी और पंपिंग स्टेशन: बड़े ड्रेजर, औद्योगिक जल पंप और भारी उपकरणों के लिए पाइपलाइन कनेक्शन; ऑपरेशन के दौरान कंपन का कम होना।

5. ऊर्जा और पर्यावरण क्षेत्र: बिजली संयंत्र डीसल्फराइजेशन, भट्टी राख/स्लैग परिवहन और औद्योगिक अपशिष्ट उपचार पाइपिंग के लिए घोल परिसंचरण।

6. धातुकर्म उद्योग: अत्यधिक अपघर्षक खनिज पाउडर और दानेदार गलाने वाले मीडिया का निरंतर परिवहन।

मुख्य उत्पाद विशेषताएँ

1. मल्टी-लेयर सर्पिल स्टील वायर निर्माण दबाव और प्रभाव के लिए बेहतर प्रतिरोध प्रदान करता है।

2. उत्कृष्ट नकारात्मक दबाव प्रतिरोध; सक्शन और डिस्चार्ज दोनों अनुप्रयोगों के लिए उपयुक्त, वैक्यूम के तहत नली को ढहने से रोकता है।

3. बड़े व्यास के उत्पादन की क्षमता; कम द्रव प्रतिरोध उच्च परिवहन दक्षता सुनिश्चित करता है।

4. उच्च लचीलापन और क्षतिपूर्ति क्षमताएं; उपकरण कंपन को अवशोषित करता है और पाइपिंग सिस्टम में तनाव सांद्रता को समाप्त करता है।

5. एकीकृत घिसाव और मौसम प्रतिरोध; खदानों और अपतटीय प्लेटफार्मों जैसे कठोर वातावरण में विश्वसनीय सेवा जीवन सुनिश्चित करता है।

6. कम रखरखाव लागत; स्थापना, हटाने और साइट पर फिटिंग प्रतिस्थापन में आसानी उपकरण के डाउनटाइम को कम करती है।

कस्टम कॉन्फ़िगरेशन विकल्प

1. उन्नत पॉलीयुरेथेन (पीयू) आंतरिक परत।

2. खनिज घोल पंपिंग के लिए विशेष अल्ट्रा-वियर-प्रतिरोधी डिजाइन।

3. गर्मी प्रतिरोधी संस्करण (120 डिग्री सेल्सियस से ऊपर तापमान पर निरंतर संचालन के लिए)।

4. तेल प्रतिरोधी रबर यौगिक।

5. विरोधी स्थैतिक और विस्फोट प्रूफ डिजाइन।

6. एकीकृत उछाल प्रणाली (फ्लोटिंग होसेस)।

7. एएनएसआई, डीआईएन, जेआईएस, या बीएस मानक फ्लैंज।

8. यूनिवर्सल क्विक-कनेक्ट कपलिंग।

प्रतिस्पर्धात्मक लाभ

✔ उच्च शक्ति वाले स्टील वायर हेलिक्स के साथ बहु-परत सुदृढीकरण की विशेषता वाला मजबूत निर्माण

✔ सकारात्मक दबाव और वैक्यूम दोनों के लिए उत्कृष्ट प्रतिरोध

✔ विविध और मांग वाले औद्योगिक संदेश अनुप्रयोगों में उपयोग के लिए उपयुक्त

✔ अत्यधिक परिचालन स्थितियों के लिए कस्टम, बड़े-व्यास वाले उत्पादों का निर्माण करने की क्षमता

✔ व्यापक OEM और ODM विनिर्माण सेवाएं

✔ घरेलू और अंतर्राष्ट्रीय इंजीनियरिंग परियोजनाओं के लिए उपकरणों की आपूर्ति का व्यापक अनुभव

एक इंजीनियरिंग परियोजना कार्यान्वयन का उदाहरण

उदाहरण 1: एक बंदरगाह पर भूमि सुधार परियोजना (दक्षिण पूर्व एशिया)

परियोजना की आवश्यकताएँ: भूमि सुधार के लिए 12 किमी लंबी समुद्री पाइपलाइन की आवश्यकता थी, जिसे कुचले हुए गोले और बजरी के साथ मिश्रित समुद्री रेत के निरंतर परिवहन के लिए डिज़ाइन किया गया था। बड़े-व्यास वाले फ्लोटिंग सक्शन और डिस्चार्ज होज़ को नमक स्प्रे के संपर्क का सामना करना पड़ता था और सक्शन स्थितियों (नकारात्मक दबाव) के तहत काम करना पड़ता था।

JIDONGDA समाधान: DN600 स्टील-वायर प्रबलित फ्लोटिंग रबर होसेस जिसमें अत्यधिक संक्षारण प्रतिरोधी बाहरी रबर परत (समुद्री ग्रेड) और DIN-मानक फ्लैंज होते हैं।

परिचालन परिणाम: 24 महीने तक लगातार संचालन, नली में कोई विरूपण (चपटा) नहीं और नमक स्प्रे के संपर्क के कारण बाहरी रबर परत में कोई दरार नहीं। पारंपरिक ड्रेजिंग होसेस की तुलना में प्रतिस्थापन आवृत्ति 70% कम हो गई थी। उत्पादों ने समुद्री इंजीनियरिंग अनुप्रयोगों के लिए स्वतंत्र गुणवत्ता निरीक्षण सफलतापूर्वक पास कर लिया है और ठेकेदार की पसंदीदा पसंद बन गए हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: JIDONGDA के स्टील वायर स्पाइरल प्रबलित बड़े व्यास रबर नली के लिए अधिकतम नकारात्मक दबाव रेटिंग क्या है? क्या वे ड्रेजिंग में लंबी दूरी के सक्शन ऑपरेशन के लिए उपयुक्त हैं?

ए: मानक मॉडल विरूपण के बिना -0.09 एमपीए के नकारात्मक दबाव का सामना करते हैं, जबकि प्रबलित सर्पिल संरचनाओं के साथ कस्टम-निर्मित मॉडल -0.098 एमपीए तक की गहरी वैक्यूम स्थितियों में काम कर सकते हैं। वे लंबी दूरी की ड्रेजिंग और माइन टेलिंग परिवहन सहित सक्शन और डिस्चार्ज संचालन के लिए पूरी तरह उपयुक्त हैं। लंबी दूरी के समुद्री परिवहन के लिए अतिरिक्त उछाल तत्व स्थापित किए जा सकते हैं।

Q2: उच्च तापमान, तैलीय, या ज्वलनशील/विस्फोटक मीडिया को संभालने के लिए कौन से विकल्प उपलब्ध हैं?

ए: तीन प्रकार के विशेष समाधान पेश किए जाते हैं: उच्च तापमान प्रतिरोधी डिजाइन (120 डिग्री सेल्सियस से ऊपर निरंतर संचालन के लिए); कच्चे तेल, हाइड्रोलिक तेल, या कार्बनिक सॉल्वैंट्स के परिवहन के लिए नाइट्राइल रबर (एनबीआर) पर आधारित तेल प्रतिरोधी मिश्रित रबर से बने उत्पाद; और मीडिया घर्षण (ज्वलनशील पेट्रोलियम उत्पादों को संभालने के लिए उपयुक्त) द्वारा उत्पन्न स्थैतिक बिजली को नष्ट करने के लिए डिज़ाइन किए गए एंटी-स्टैटिक, विस्फोट-प्रूफ डिज़ाइन। सभी विशिष्ट उत्पादों के लिए भौतिक गुणों और प्रदर्शन विशेषताओं को कवर करने वाली परीक्षण रिपोर्ट प्रदान की जाती हैं।

Q3: कपलिंग के लिए उत्पाद किन अंतरराष्ट्रीय मानकों के अनुकूल हैं? क्या जिडोंगडा फैक्ट्री पूरी तरह से असेंबल की गई इकाइयों की आपूर्ति कर सकती है?

ए: होज़ चार प्रमुख फ़्लैंज मानकों (एएनएसआई, डीआईएन, जेआईएस, बीएस) के साथ-साथ विभिन्न प्रकार के त्वरित-कनेक्ट कपलिंग के साथ संगत हैं। हम एक व्यापक समाधान प्रदान करते हैं जिसमें कटिंग, फ्लैंज प्रेसिंग, मोनोलिथिक वल्केनाइजेशन असेंबली और हाइड्रोस्टैटिक परीक्षण शामिल हैं; तैयार उत्पाद - फिटिंग के साथ - सीधे साइट पर पहुंचाए जाते हैं, जिससे ग्राहक द्वारा आगे की प्रक्रिया की आवश्यकता समाप्त हो जाती है और बाहरी कनेक्शन बिंदुओं पर लीक का खतरा कम हो जाता है।
