स्टेनलेस स्टील ब्रेडेड धातु की नली

पारंपरिक कठोर पाइपिंग उपकरण कंपन, बहु-अक्ष विस्थापन, या थर्मल विरूपण के कारण टूटने, ढीले कनेक्शन और रिसाव के लिए अतिसंवेदनशील होती है। लचीलेपन, यांत्रिक सुरक्षा और विश्वसनीय सीलिंग के संयोजन से, JIDONGDA स्टेनलेस स्टील ब्रेडेड मेटल होसेस कठोर पाइपिंग के लिए एक उत्कृष्ट विकल्प के रूप में काम करते हैं। उनकी दोहरी-परत सुरक्षात्मक संरचना - विरूपण को समायोजित करने के लिए एक आंतरिक नालीदार ट्यूब और बढ़ी हुई सुरक्षा के लिए एक बाहरी ब्रैड की विशेषता - परिचालन भार को अवशोषित करती है और पाइपलाइन विस्थापन की भरपाई करती है। ये होज़ अत्यधिक तापमान और दबाव में उतार-चढ़ाव की स्थिति में भी लंबे समय तक अपनी सील अखंडता और प्रदर्शन स्थिरता बनाए रखते हैं। इनका व्यापक रूप से घूमने वाले उपकरणों (जैसे पंप, कंप्रेसर और जनरेटर सेट) से जुड़े द्रव परिवहन प्रणालियों को जोड़ने के लिए उपयोग किया जाता है और ये आधुनिक औद्योगिक हाइड्रोलिक सिस्टम का एक प्रमुख घटक हैं।

मुख्य उत्पाद लाभ

1. बहु-विमान विस्थापन के लिए मुआवजा

अक्षीय, पार्श्व और कोणीय विस्थापन को समायोजित करता है; उपकरण संचालन और थर्मल विस्तार/संकुचन के कारण होने वाले पाइपलाइन तनाव से राहत मिलती है, जिससे पाइप टूटने और कनेक्शन ढीले होने से बचाव होता है।

2. प्रभावी कंपन भिगोना और सुरक्षा

घूमने वाले उपकरणों (जैसे पंप और कंप्रेसर) से कंपन को कुशलता से अवशोषित और अलग करता है, आसन्न घटकों और पाइपिंग में संचरण को रोकता है, जो उपकरण विफलता दर को काफी कम कर देता है।

3. अल्ट्रा-वाइड तापमान रेंज

क्रायोजेनिक द्रव परिवहन, उच्च तापमान भाप परिसंचरण और गर्म औद्योगिक मीडिया के हस्तांतरण जैसी चरम स्थितियों के लिए परिचालन आवश्यकताओं को पूरा करते हुए -196 डिग्री सेल्सियस से + 450 डिग्री सेल्सियस तक तापमान का सामना करता है।

4. उत्कृष्ट संक्षारण प्रतिरोध

SS304 या SS316L स्टेनलेस स्टील से निर्मित, ऑक्सीकरण, एसिड, क्षार और अपघर्षक पहनने के प्रतिरोध को सुनिश्चित करता है; आक्रामक वातावरण (उदाहरण के लिए, समुद्री और रासायनिक उद्योग) में दीर्घकालिक स्थिरता प्रदान करता है और विस्तारित सेवा जीवन की गारंटी देता है।

5. सघनता, लचीलापन और स्थापना में आसानी

हल्की और लचीली सामग्री सीमित या जटिल उपकरण स्थानों के भीतर रूटिंग की अनुमति देती है; यह स्थापना को सरल बनाता है और परियोजना की समयसीमा को कम करता है।

6. अनुकूलन योग्य विनिर्देश और कनेक्शन प्रकार

बीएसपी और एनपीटी थ्रेड्स, एएनएसआई/डीआईएन फ्लैंज, क्विक-कनेक्ट कपलिंग और वेल्ड एंड सहित विभिन्न कनेक्शन विकल्पों का समर्थन करता है; व्यास, लंबाई और ब्रेडिंग कॉन्फ़िगरेशन (एकल या दोहरी परत) को विशिष्ट परिचालन स्थितियों के अनुरूप बनाया जा सकता है।

कठोर प्रदर्शन परीक्षण और गुणवत्ता नियंत्रण

1. परीक्षण मानक

स्टेनलेस स्टील ब्रेडेड मेटल होसेस का निर्माण और परीक्षण औद्योगिक पाइपलाइन सुरक्षा मानकों EN ISO 10380 और ASME B31.3 के सख्त अनुसार किया जाता है; वे औद्योगिक उपकरणों के लिए सुरक्षा, लचीलेपन और कंपन अवमंदन के संबंध में अंतरराष्ट्रीय तकनीकी आवश्यकताओं को पूरा करते हैं।

2. सिम्युलेटेड परिचालन स्थितियाँ

मानक और चरम दोनों औद्योगिक परिचालन स्थितियों को कवर करते हुए व्यापक परीक्षण किए जाते हैं, जिसमें लंबे समय तक गतिशील कंपन भार, बहु-दिशात्मक विस्थापन का अनुकरण, 25 बार पर चक्रीय दबाव परीक्षण और -196 डिग्री सेल्सियस से + 450 डिग्री सेल्सियस की सीमा में थर्मल साइक्लिंग शामिल है।

3. मुख्य परीक्षण परिणाम

- आवेग थकान परीक्षण: 250,000 चक्र से अधिक सिम्युलेटेड ऑपरेशन; लंबे समय तक कंपन और दबाव के उतार-चढ़ाव के तहत स्थिर लचीलापन और रिसाव-जकड़न बनाए रखी, जिसमें गिरावट या विफलता का कोई संकेत नहीं था।

- कनेक्शन शक्ति परीक्षण: फिटिंग्स ने बर्स्ट और मैकेनिकल लोड परीक्षणों को सफलतापूर्वक पास कर लिया है, जिससे कनेक्शन की विश्वसनीयता और रिसाव-मुक्त सील सुनिश्चित होती है, जो भविष्य में रखरखाव की आवश्यकता को काफी कम कर देती है।

- संरचनात्मक स्थिरता परीक्षण: लंबे समय तक थर्मल साइक्लिंग और कंपन/शॉक परीक्षण के बाद, ब्रेडिंग परत और नालीदार आंतरिक ट्यूब ने विरूपण या क्षति के बिना अपनी संरचनात्मक अखंडता बरकरार रखी, जिससे बेहतर थकान शक्ति का प्रदर्शन हुआ।

व्यावहारिक अनुप्रयोग उदाहरण

केस 1: धातुकर्म संयंत्र में सतत कास्टिंग मशीन (सीसीएम) की हाइड्रोलिक प्रणाली में अनुप्रयोग

एक बड़े घरेलू धातुकर्म उद्यम ने मूल रूप से अपनी निरंतर कास्टिंग मशीन की हाइड्रोलिक प्रणाली में कठोर तांबे की पाइपिंग का उपयोग किया था। लंबे समय तक उपकरण के कंपन और बार-बार पाइप के लचीलेपन के कारण मोड़ और रिसाव हुआ, जिसके परिणामस्वरूप बार-बार रखरखाव बंद हो गया और उच्च परिचालन लागत आई। JIDONGDA के स्टेनलेस स्टील ब्रेडेड मेटल होसेस पर स्विच करने के बाद - पाइप व्यास के केवल तीन गुना के न्यूनतम झुकने वाले त्रिज्या के साथ 8 एमपीए के ऑपरेटिंग दबाव को झेलने में सक्षम - रिसाव और टूटने की समस्याएं पूरी तरह से समाप्त हो गईं। उपकरण विफलता दर 90% कम हो गई, और प्रति यूनिट रखरखाव लागत 40% कम हो गई, जिससे हाइड्रोलिक सिस्टम का निरंतर और स्थिर संचालन सुनिश्चित हुआ।

व्यावहारिक अनुप्रयोग उदाहरण संख्या 2: अपतटीय प्लेटफ़ॉर्म पाइपिंग परियोजना

अपतटीय परियोजनाओं में विशेषज्ञता रखने वाली एक दक्षिण पूर्व एशियाई इंजीनियरिंग कंपनी को अपतटीय प्लेटफॉर्म पर बिजली और कामकाजी तरल पदार्थ की आपूर्ति करने के लिए पाइपिंग की आवश्यकता होती है। पाइपिंग को नमक स्प्रे जंग, हवा और लहर से प्रेरित कंपन और तापमान में उतार-चढ़ाव सहित कठोर परिचालन स्थितियों का सामना करने की आवश्यकता है। JIDONGDA ने SS316L संक्षारण प्रतिरोधी स्टेनलेस स्टील ब्रेडिंग और सुरक्षात्मक बाहरी शीथ की विशेषता वाले कस्टम-डिज़ाइन किए गए होसेस की आपूर्ति की। तीन साल के निरंतर अपतटीय संचालन के बाद, होज़ों में जंग, रिसाव या संरचनात्मक क्षति का कोई संकेत नहीं दिखा। उन्होंने सफलतापूर्वक आक्रामक समुद्री वातावरण का सामना किया, प्लेटफ़ॉर्म की पाइपलाइन प्रणाली का सुरक्षित और स्थिर संचालन सुनिश्चित किया, और क्लाइंट को उपकरण प्रतिस्थापन और रखरखाव लागत को काफी कम करने में सक्षम बनाया।

प्रमुख अनुप्रयोग क्षेत्र

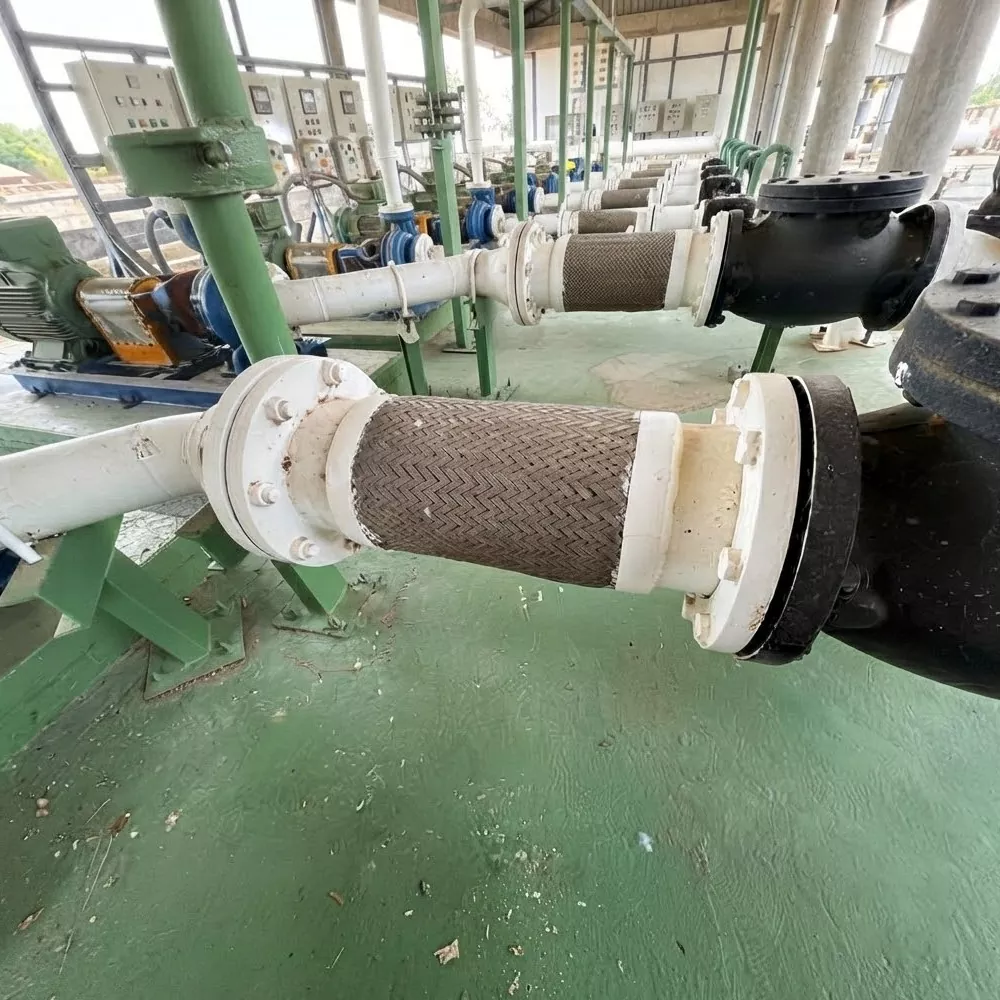

1. औद्योगिक उपकरण: औद्योगिक पंप, कंप्रेसर, जनरेटर सेट, स्वचालित उत्पादन लाइनें

2. ऊर्जा क्षेत्र: नवीकरणीय ऊर्जा उपकरण, थर्मल पावर सिस्टम, क्रायोजेनिक द्रव परिवहन प्रणाली

3. समुद्री उपकरण: समुद्री इंजन, जहाज पाइपिंग सिस्टम, अपतटीय प्लेटफ़ॉर्म सहायक उपकरण

4. सामान्य उद्योग: भाप और एचवीएसी प्रणाली, सटीक विनिर्माण उपकरण, रासायनिक द्रव परिवहन प्रणाली

विस्तृत तकनीकी विशिष्टताएँ

ब्रांड और सेवा लाभ

JIDONGDA स्टेनलेस स्टील ब्रेडेड मेटल होज़ एक विशेष उद्यम है जो लचीले स्टेनलेस स्टील होसेस के अनुसंधान एवं विकास, विनिर्माण और बिक्री को एकीकृत करता है। हम परिपक्व उत्पादन प्रक्रियाओं को अपनाते हैं - जिसमें फॉर्मिंग, ब्रेडिंग और वेल्डिंग शामिल हैं - और विनिर्माण मानकों का सख्ती से पालन करते हैं, यह सुनिश्चित करते हुए कि हमारे उत्पाद अंतरराष्ट्रीय उद्योग मानदंडों को पूरा करते हैं। वैश्विक उपकरण निर्माताओं, इंजीनियरिंग ठेकेदारों और औद्योगिक रखरखाव प्रदाताओं के साथ सहयोग करने के वर्षों के अनुभव के साथ, हम अपने उत्पादों को उत्तरी और लैटिन अमेरिका, यूरोप और एशिया में निर्यात करते हैं। हम इंस्टॉलेशन और संचालन के लिए पेशेवर तकनीकी सहायता के साथ-साथ दुनिया भर में ग्राहकों को लागत प्रभावी औद्योगिक नली समाधान प्रदान करने के साथ-साथ तेजी से बदलाव के साथ OEM सेवाएं और कस्टम डिज़ाइन समाधान प्रदान करते हैं।

अक्सर पूछे जाने वाले प्रश्नों

प्रश्न 1: क्या जिडोंगडा स्टेनलेस स्टील ब्रेडेड मेटल होज़ बहु-आयामी पाइपलाइन विस्थापन की भरपाई कर सकते हैं?

हमारे उत्पाद विशेष रूप से त्रि-आयामी पाइपलाइन विरूपण को संभालने के लिए इंजीनियर किए गए हैं। संरचनात्मक अखंडता और रिसाव-तंग प्रदर्शन को बनाए रखते हुए, होज़ उपकरण संचालन और थर्मल उतार-चढ़ाव के कारण होने वाले अक्षीय, पार्श्व और कोणीय विस्थापन के लिए सटीक रूप से क्षतिपूर्ति करते हैं।

प्रश्न 2: SS304 और SS316L नली सामग्री के बीच क्या अंतर है, और मुझे किसे चुनना चाहिए?

A2: SS304 अच्छे ऑक्सीकरण प्रतिरोध के साथ-साथ लागत और प्रदर्शन का एक इष्टतम संतुलन प्रदान करता है, जो इसे भाप, शुद्ध पानी और सामान्य औद्योगिक गैसों से जुड़े मानक औद्योगिक अनुप्रयोगों के लिए उपयुक्त बनाता है। SS316L एसिड और क्षारीय संक्षारण के लिए बेहतर प्रतिरोध प्रदान करता है, साथ ही कम तापमान प्रभाव क्रूरता को बढ़ाता है, जो इसे समुद्री वातावरण, रासायनिक प्रसंस्करण और क्रायोजेनिक तरल पदार्थ हैंडलिंग जैसे मांग वाले अनुप्रयोगों के लिए आदर्श बनाता है; सामग्री का चयन विशिष्ट परिचालन स्थितियों और माध्यम की प्रकृति के अनुरूप किया जा सकता है।

Q3: क्या जिडोंगडा कस्टम-निर्मित होसेस प्रदान करता है?

ए3: हाँ. नली का व्यास और लंबाई, ब्रेडिंग परतें, और अंतिम कनेक्शन के प्रकार और सुरक्षात्मक कवर जैसी विशिष्टताओं को ग्राहक की आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है। हमारी तकनीकी टीम विशिष्ट परिचालन स्थितियों और उपकरण मापदंडों के आधार पर अनुकूलित समाधान विकसित करने के लिए तैयार है; हम कस्टम विशिष्टताओं के आधार पर उत्पादन ऑर्डर भी संभालते हैं।
