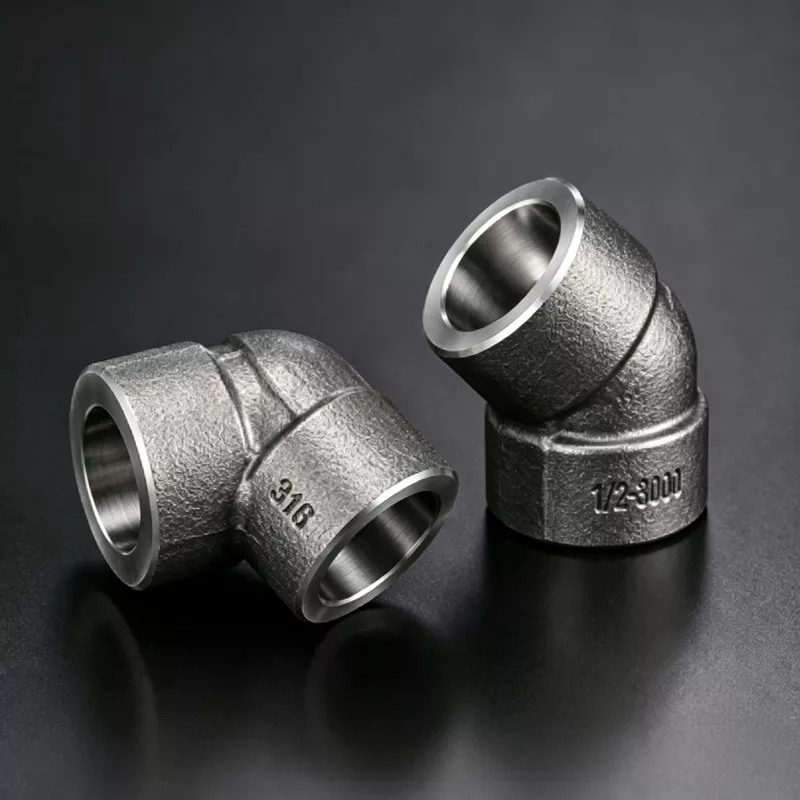

45° सॉकेट वेल्ड कोहनी

औद्योगिक पाइपिंग डिज़ाइन में, प्रत्येक दिशात्मक परिवर्तन के लिए तीव्र मोड़ की आवश्यकता नहीं होती है। कई उच्च-प्रदर्शन प्रणालियों में, इंजीनियर जानबूझकर 90-डिग्री कोहनी के बजाय 45-डिग्री संक्रमण चुनते हैं क्योंकि यह प्रवाह दक्षता, दबाव स्थिरता और संरचनात्मक स्थायित्व का अधिक संतुलित संयोजन प्रदान करता है।

45° सॉकेट वेल्ड एल्बो को इसी सटीक इंजीनियरिंग आवश्यकता के लिए डिज़ाइन किया गया है। यह पूरी तरह से वेल्डेड कनेक्शन प्रणाली की ताकत को बनाए रखते हुए एक सहज दिशात्मक परिवर्तन प्रदान करता है, जो इसे छोटे-बोर पाइपलाइनों के लिए अत्यधिक उपयुक्त बनाता है जहां प्रवाह व्यवहार और यांत्रिक विश्वसनीयता को सावधानीपूर्वक नियंत्रित किया जाना चाहिए।

इंजीनियरिंग कार्य एवं उत्पाद परिभाषा

45° सॉकेट वेल्ड एल्बो एक जाली, स्थायी पाइप फिटिंग है जिसका उपयोग उच्च दबाव वाले छोटे-बोर पाइपिंग सिस्टम में किया जाता है। यह एक सॉकेट इंसर्शन संरचना के माध्यम से पाइपों को जोड़ता है जिसके बाद परिधीय फ़िलेट वेल्डिंग होती है, जिससे एक कठोर और रिसाव-प्रतिरोधी जोड़ बनता है जो पाइपलाइन प्रणाली का एक अभिन्न अंग बन जाता है।

इसका मुख्य इंजीनियरिंग उद्देश्य न केवल प्रवाह की दिशा बदलना है, बल्कि ऐसा इस तरह से करना है जिससे हाइड्रोलिक गड़बड़ी कम से कम हो। मध्यम-कोण संक्रमण शुरू करके, यह अचानक दिशात्मक प्रभाव को कम करता है, प्रवाह निरंतरता में सुधार करता है, और अधिक स्थिर आंतरिक दबाव स्थितियों को बनाए रखने में मदद करता है। यह इसे इंस्ट्रूमेंटेशन लाइनों, प्रोसेस पाइपिंग सिस्टम और सटीक-नियंत्रित औद्योगिक नेटवर्क में विशेष रूप से मूल्यवान बनाता है।

तकनीकी विशिष्टता तालिका

गुणवत्ता आश्वासन और प्रदर्शन सत्यापन

वास्तविक ऑपरेटिंग वातावरण में विश्वसनीयता सुनिश्चित करने के लिए, प्रत्येक 45° सॉकेट वेल्ड एल्बो को सख्त इंजीनियरिंग नियंत्रण के तहत निर्मित किया जाता है और बहु-परत परीक्षण प्रक्रियाओं के माध्यम से सत्यापित किया जाता है। सीलिंग स्थिरता और संरचनात्मक सुरक्षा की पुष्टि करने के लिए सामान्य कामकाजी परिस्थितियों की तुलना में काफी अधिक भार के तहत दबाव प्रतिरोध को हाइड्रोस्टैटिक परीक्षण के माध्यम से मान्य किया जाता है।

वेल्ड अखंडता का निरीक्षण गैर-विनाशकारी परीक्षण विधियों जैसे अल्ट्रासोनिक और रेडियोग्राफिक मूल्यांकन का उपयोग करके किया जाता है, जो पूर्ण संलयन सुनिश्चित करता है और आंतरिक दोषों को समाप्त करता है जो दीर्घकालिक प्रदर्शन को प्रभावित कर सकते हैं। इसके अलावा, दीर्घकालिक कंपन और चक्रीय दबाव स्थितियों को दोहराने के लिए थकान सिमुलेशन परीक्षण आयोजित किए जाते हैं, यह सत्यापित करते हुए कि घटक अपने पूरे सेवा जीवन में संरचनात्मक स्थिरता बनाए रखता है। फ़ील्ड स्थापना के दौरान सटीक सॉकेट संरेखण सुनिश्चित करने, वेल्डिंग त्रुटियों और असेंबली जोखिमों को कम करने के लिए आयामी सटीकता को भी सख्ती से नियंत्रित किया जाता है।

एप्लिकेशन इंजीनियरिंग और सिस्टम उपयोग के मामले

45° सॉकेट वेल्ड एल्बो का व्यापक रूप से औद्योगिक प्रणालियों में उपयोग किया जाता है जहां नियंत्रित प्रवाह व्यवहार और दीर्घकालिक सीलिंग विश्वसनीयता आवश्यक है। तेल और गैस उपकरण पाइपलाइनों में, वे दिशात्मक परिवर्तनों के कारण होने वाले दबाव के झटके को कम करते हुए स्थिर प्रवाह की स्थिति बनाए रखने में मदद करते हैं। रासायनिक प्रसंस्करण प्रणालियों में, उनका उपयोग खुराक और स्थानांतरण लाइनों में किया जाता है जहां प्रवाह स्थिरता सीधे प्रक्रिया सटीकता को प्रभावित करती है।

इन्हें आमतौर पर बिजली संयंत्र सहायक पाइपलाइनों, रिफाइनरी प्रक्रिया प्रणालियों, समुद्री इंजीनियरिंग प्रतिष्ठानों और गैस वितरण नेटवर्क में भी लागू किया जाता है। हाइड्रोलिक नियंत्रण प्रणालियों और औद्योगिक मशीनरी पाइपिंग असेंबलियों में, 45° कॉन्फ़िगरेशन कॉम्पैक्ट लेआउट डिज़ाइन और हाइड्रोलिक प्रदर्शन स्थिरता के बीच एक प्रभावी संतुलन प्रदान करता है, विशेष रूप से कंपन या निरंतर संचालन वाले वातावरण में।

प्रमुख इंजीनियरिंग लाभ

इंजीनियरिंग के दृष्टिकोण से, 45° सॉकेट वेल्ड एल्बो केवल एक दिशात्मक फिटिंग नहीं है बल्कि पाइपलाइन प्रणाली के भीतर एक प्रवाह अनुकूलन घटक है। इसकी ज्यामिति तीव्र-कोण संक्रमणों की तुलना में अशांति को कम करने में मदद करती है, जिससे समग्र हाइड्रोलिक दक्षता में सुधार होता है। पूरी तरह से वेल्डेड संरचना यांत्रिक ढीलापन के जोखिम को समाप्त करती है, कंपन और दबाव चक्रण स्थितियों के तहत भी दीर्घकालिक सीलिंग विश्वसनीयता सुनिश्चित करती है।

इसका कॉम्पैक्ट डिज़ाइन अंतरिक्ष-बाधित पाइपिंग लेआउट में लचीली स्थापना की अनुमति देता है, जबकि जाली बॉडी निर्माण थकान और विरूपण के लिए मजबूत प्रतिरोध प्रदान करता है। प्रवाह स्थिरता और संरचनात्मक ताकत का यह संयोजन इसे मध्यम-दबाव और उच्च-परिशुद्धता औद्योगिक प्रणालियों के लिए एक विश्वसनीय समाधान बनाता है।

इंजीनियरिंग सारांश

उच्च-प्रदर्शन पाइपिंग सिस्टम को डिज़ाइन करते समय, प्रवाह दिशा केवल एक लेआउट निर्णय नहीं है - यह एक प्रदर्शन कारक है जो सीधे दक्षता, स्थिरता और सिस्टम जीवनकाल को प्रभावित करता है। 45° सॉकेट वेल्ड एल्बो एक वैज्ञानिक रूप से संतुलित समाधान प्रदान करता है जो वेल्डेड पाइपिंग सिस्टम की संरचनात्मक विश्वसनीयता को बनाए रखते हुए प्रवाह व्यवहार में सुधार करता है, जिससे यह आधुनिक औद्योगिक इंजीनियरिंग अनुप्रयोगों के लिए एक पसंदीदा विकल्प बन जाता है।
