लचीली धातु की नली

JIDONGDA फ्लेक्सिबल मेटल होज़ औद्योगिक पाइपिंग सिस्टम में लचीले मुआवजे के लिए एक प्रमुख घटक के रूप में कार्य करता है। इसके डिज़ाइन में एक स्टेनलेस स्टील धौंकनी, एक धातु ब्रैड और बहुमुखी अंत कनेक्शन शामिल हैं, जो थर्मल विस्तार और संकुचन क्षतिपूर्ति, कंपन डंपिंग और चुनौतीपूर्ण मीडिया के परिवहन जैसी आवश्यकताओं को प्रभावी ढंग से संबोधित करते हैं। पारंपरिक होसेस से बेहतर प्रदर्शन करते हुए, यह उत्पाद कठोर परिस्थितियों में विश्वसनीय रूप से काम करता है - जिसमें अत्यधिक तापमान, उच्च दबाव और एसिड और क्षार के संपर्क शामिल हैं - और उच्च तापमान वाले तरल पदार्थ, भाप, औद्योगिक गैसों और रसायनों के सुरक्षित परिवहन के लिए उपयुक्त है, जो स्थिर पाइपिंग और मोबाइल उपकरणों के बीच एक सुरक्षित कनेक्शन सुनिश्चित करता है।

उत्पाद निर्माण

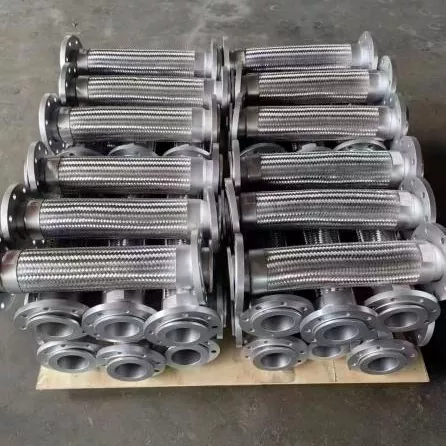

JIDONGDA फ्लेक्सिबल मेटल होज़ में एक सटीक-इंजीनियर्ड मॉड्यूलर डिज़ाइन है; इसमें मजबूत मुख्य घटक शामिल हैं और विशिष्ट परिचालन आवश्यकताओं को पूरा करने के लिए सुदृढीकरण तत्वों को जोड़ने की अनुमति देता है:

1. स्टेनलेस स्टील धौंकनी (मुख्य घटक)

स्टॉक के एक टुकड़े (304 या 316एल स्टेनलेस स्टील) से निर्मित, यह उत्कृष्ट लचीलापन और उच्च दबाव प्रतिरोध प्रदान करता है, जो कामकाजी माध्यम के लिए रिसाव-प्रूफ आंतरिक नाली के रूप में कार्य करता है।

2. डबल-लेयर मेटल ब्रैड

स्टेनलेस स्टील तार की घनी बाहरी चोटी दबाव प्रतिरोध और फटने की सुरक्षा को बढ़ाती है, अत्यधिक विस्तार या झुकने को सीमित करती है, और बाहरी यांत्रिक क्षति से सुरक्षा प्रदान करती है।

3. बहुमुखी अंत कनेक्शन

फ्लैंज, थ्रेडेड कनेक्शन और त्वरित-रिलीज़ कपलिंग के साथ संगत; ये सामान्य पाइपिंग सिस्टम मानकों को पूरा करते हैं, जिससे विभिन्न प्रकार के औद्योगिक उपकरणों के साथ निर्बाध एकीकरण सुनिश्चित होता है।

4. अतिरिक्त सुरक्षात्मक परत

घर्षण घर्षण, गंभीर संक्षारण, या नमक स्प्रे के प्रतिरोध को बढ़ाने के लिए सुरक्षात्मक कोटिंग्स लागू की जा सकती हैं, जिससे उत्पाद की सेवा जीवन बढ़ जाता है।

अनुप्रयोग क्षेत्र और कार्यान्वयन उदाहरण

1. प्राथमिक अनुप्रयोग क्षेत्र

उच्च तापमान वाली औद्योगिक प्रणालियों, पेट्रोकेमिकल संयंत्रों, बिजली उत्पादन उपकरण, समुद्री मशीनरी, धातुकर्म सुविधाओं और एचवीएसी प्रणालियों के साथ व्यापक अनुकूलता; औद्योगिक पाइपिंग में लचीले कनेक्शन के लिए अधिकांश उपयोग के मामलों को शामिल किया गया है।

2. व्यावहारिक कार्यान्वयन उदाहरण

उदाहरण 1: थर्मल पावर प्लांट में उच्च तापमान वाले बॉयलर पाइपिंग को रेट्रोफिटिंग करना

25 मेगावाट के थर्मल पावर प्लांट में, पारंपरिक कठोर पाइपिंग को JIDONGDA अल्ट्रा-हाई-टेम्परेचर मेटल होसेस (बॉयलर स्टीम आउटलेट सेक्शन पर) से बदल दिया गया था। 600°C के ऑपरेटिंग तापमान के लिए रेटेड, ये उत्पाद उपकरण कंपन को अलग करते हुए थर्मल विस्तार और संकुचन की प्रभावी ढंग से भरपाई करते हैं। रिसाव या विफलता के बिना तीन साल के निरंतर संचालन के बाद, निर्धारित रखरखाव की आवृत्ति काफी कम हो गई, और संयंत्र की परिचालन और रखरखाव लागत में 42% की गिरावट आई।

Example 2: Shipbuilding piping project. एक तटीय शिपयार्ड ने मुख्य इंजन कूलिंग और हाइड्रोलिक सिस्टम के लिए जंग-रोधी कोटिंग के साथ JIDONGDA 316L स्टेनलेस स्टील लचीली धातु की नली का चयन किया। एक विशेष समुद्री-ग्रेड एंटी-जंग कोटिंग के लिए धन्यवाद, नली नमक स्प्रे के प्रति प्रतिरोधी हैं। दो साल की समुद्री सेवा के बाद, कोई जंग या कनेक्शन ढीला नहीं पाया गया, जिससे समुद्री वातावरण में आमतौर पर मानक होसेस से जुड़ी कम सेवा जीवन की समस्या को प्रभावी ढंग से हल किया गया।

मुख्य उत्पाद विशेषताएँ

1. व्यापक तापमान रेंज: चरम स्थितियों के लिए उपयुक्त - क्रायोजेनिक तापमान से लेकर 600 डिग्री सेल्सियस से अधिक के अति-उच्च तापमान तक;

2. उत्कृष्ट लचीलापन और क्षतिपूर्ति क्षमता: बहुदिशात्मक पाइपलाइन विस्थापन और उपकरण कंपन को अवशोषित करता है;

3. प्रबलित डबल-लेयर ब्रेडिंग: उच्च दबाव प्रतिरोध और विश्वसनीय विस्फोट सुरक्षा;

4. स्टेनलेस स्टील निर्माण: एसिड, क्षार और नमक स्प्रे के लिए प्रतिरोधी; विभिन्न आक्रामक रासायनिक मीडिया के साथ संगत;

5. थकान प्रतिरोध: दीर्घकालिक, निरंतर औद्योगिक संचालन के लिए डिज़ाइन किया गया;

6. पूरी तरह से वेल्डेड, लीक-प्रूफ डिज़ाइन: पाइपलाइन लीक और सिस्टम विफलताओं के जोखिम को काफी कम कर देता है।

अनुकूलन विकल्प

विशिष्ट आवश्यकताओं को पूरा करने के लिए आठ अनुकूलन विकल्प उपलब्ध हैं: 316L स्टेनलेस स्टील निर्माण, उच्च दबाव अनुप्रयोगों के लिए प्रबलित ब्रेडिंग, एंटी-स्टैटिक डिजाइन, थर्मल इन्सुलेशन जैकेट, विभिन्न कनेक्शन प्रकार, अल्ट्रा-उच्च तापमान संस्करण, वैक्यूम-प्रतिरोधी डिजाइन और समुद्री-ग्रेड एंटी-जंग कोटिंग्स।

मुख्य उत्पाद लाभ

1. अत्यधिक औद्योगिक वातावरण (उच्च तापमान और दबाव) में संचालन के लिए उपयुक्त पूर्ण-धातु निर्माण;

2. उत्कृष्ट लचीलापन और क्षतिपूर्ति क्षमताएं, पाइपलाइन विरूपण और कंपन मुद्दों को प्रभावी ढंग से संबोधित करती हैं;

3. मानकीकृत, बहुमुखी डिज़ाइन विभिन्न उद्योगों में व्यापक प्रयोज्यता सुनिश्चित करता है और अग्रणी वैश्विक निर्माताओं के उपकरणों के साथ संगतता सुनिश्चित करता है;

4. उच्च-स्थायित्व डिजाइन स्थिर प्रदर्शन और कम विफलता दर की गारंटी देता है;

5. सिद्ध प्रदर्शन: कई सफल परियोजनाएं और वैश्विक औद्योगिक बाजार में व्यापक रूप से अपनाया जाना।

अक्सर पूछे जाने वाले प्रश्नों

प्रश्न 1: मैं जिडोंगडा मेटल होसेस के लिए 304 और 316एल स्टेनलेस स्टील के बीच कैसे चयन करूं?

उत्तर: ग्रेड 304 स्टेनलेस स्टील लागत और प्रदर्शन का एक इष्टतम संतुलन प्रदान करता है और मध्यम संक्षारक वातावरण (जैसे, एचवीएसी सिस्टम, मानक भाप, ताजा पानी, सामान्य गैसों) के लिए उपयुक्त है। ग्रेड 316एल स्टील में मोलिब्डेनम होता है, जो एसिड, क्षार, क्लोराइड आयन और समुद्री जल के लिए बेहतर प्रतिरोध प्रदान करता है; इसे विशेष रूप से आक्रामक वातावरण (रासायनिक प्रसंस्करण, समुद्री अनुप्रयोगों और नमक स्प्रे के संपर्क में आने वाले तटीय क्षेत्रों) के लिए डिज़ाइन किया गया है।

Q2: क्या JIDONGDA फ्लेक्सिबल मेटल होसेस का उपयोग वैक्यूम पाइपिंग सिस्टम में किया जा सकता है?

उत्तर: हाँ. हमारे ब्रांड की विशेष वैक्यूम-प्रतिरोधी धातु की नली में मोटी धौंकनी और घनी ब्रेडिंग होती है, जो नकारात्मक दबाव में नली के ढहने (विरूपण) को प्रभावी ढंग से रोकती है। वे वैक्यूम सिस्टम (जैसे, वैक्यूम डिस्टिलेशन, वैक्यूम कोटिंग, क्रायोजेनिक तरल भंडारण) के लिए उपयुक्त हैं और इन्हें वैक्यूम-टाइट फ्लैंज के साथ कस्टम-निर्मित किया जा सकता है।

प्रश्न 3: निरंतर औद्योगिक संचालन के तहत उत्पाद का सेवा जीवन क्या है, और रखरखाव की सिफारिशें क्या हैं?

उत्तर: जब रेटेड मापदंडों के भीतर संचालित किया जाता है, तो उत्पाद का सेवा जीवन 3 से 8 वर्ष होता है (यह ऑपरेटिंग माध्यम की संक्षारणता के आधार पर थोड़ा भिन्न हो सकता है)। रखरखाव की सिफारिशें: स्थापना के दौरान तेज वस्तुओं के साथ ब्रैड को नुकसान पहुंचाने से बचें, और नली के शरीर को मोड़ने या अनुमेय न्यूनतम मोड़ त्रिज्या से परे झुकने से सख्ती से बचें। उच्च तापमान और उच्च दबाव की स्थिति में संचालन करते समय, नियमित रूप से कनेक्शन की जकड़न की जांच (हर छह महीने में) उपकरण की सेवा जीवन को काफी हद तक बढ़ा सकती है।
